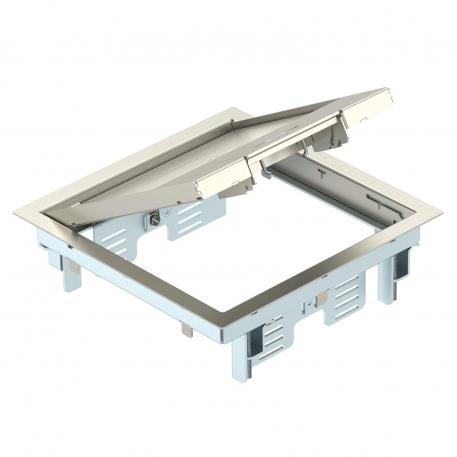

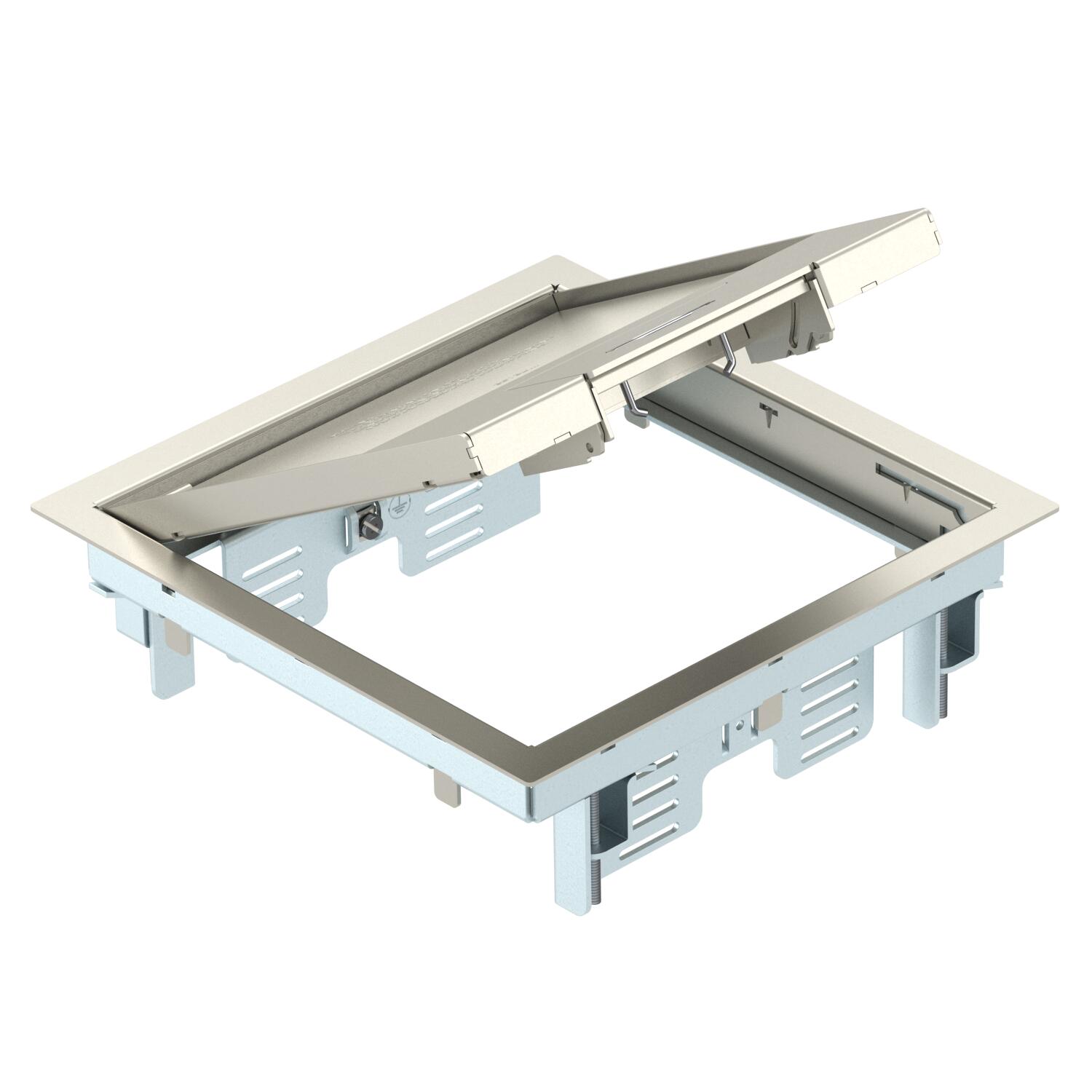

Inbouweenheid GES4M-2 met greepbeugel
Art.nr. 7405191 | EAN 4012196028726
- Productbeschrijving
-
ProductbeschrijvingApparatuurdoos met greepbeugel voor maximaal 6 Module 45-apparaten in 2 universele dragers UT3, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Ladder van verzinkt staalplaat. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar naar 10 mm.

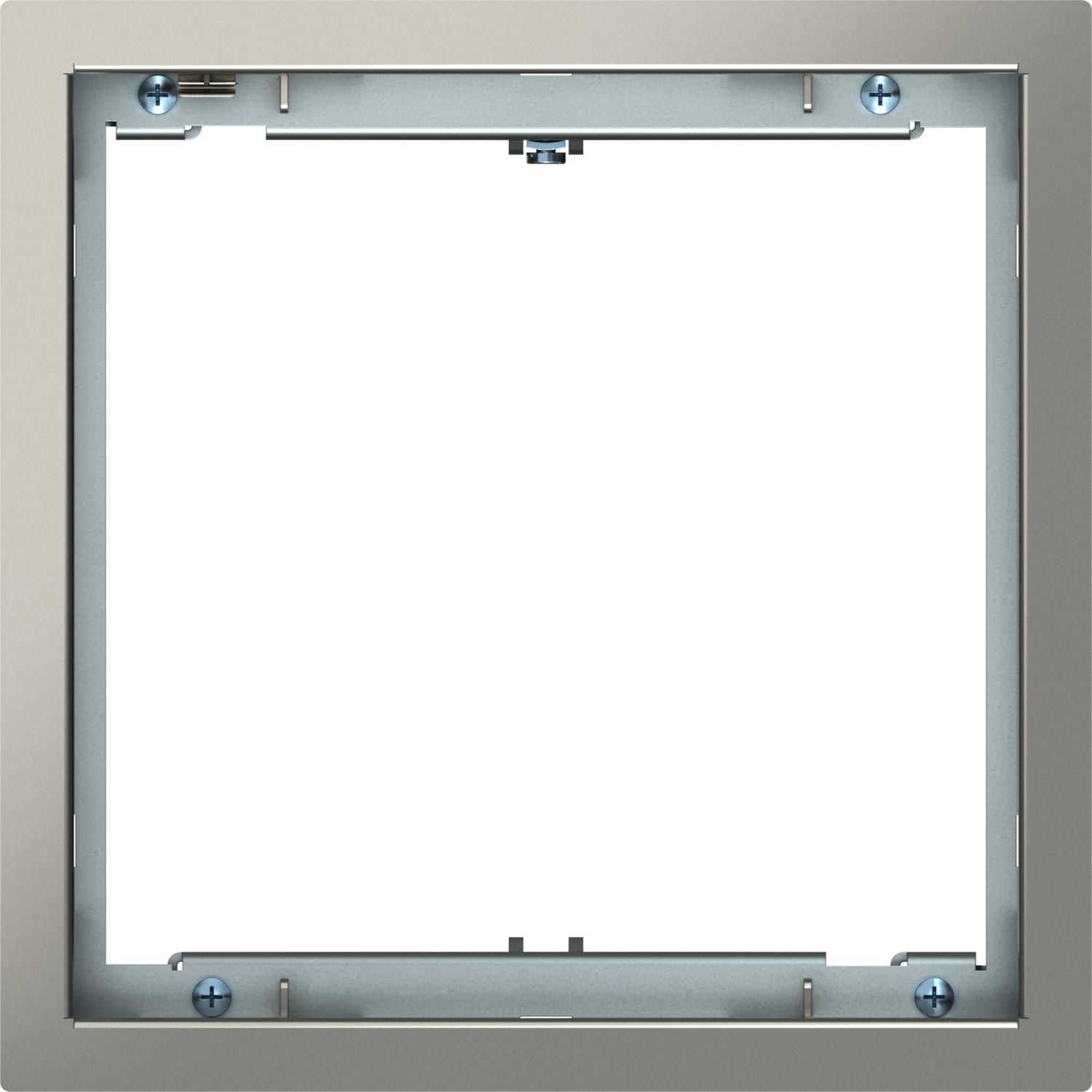

Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
-
- Technische gegevens
-
Technische gegevens

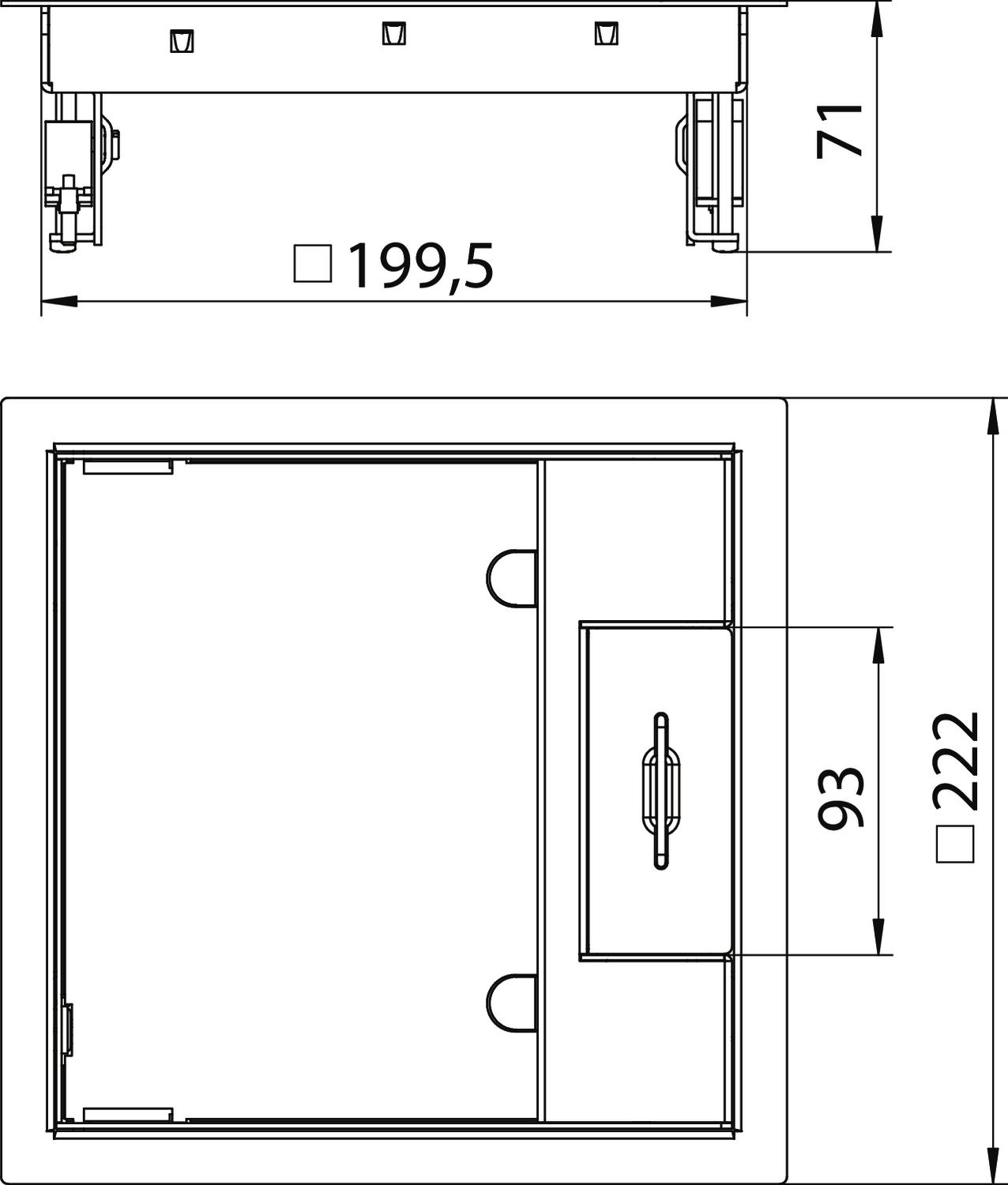

Aantal inbouwbare apparaten 6 Aantal inbouwdozen 2 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding ja Breedte 222 mm Breedte buitenmaat 222 mm Breedte inbouwmaat 201 mm CO₂-voetafdruk (GWP) van wieg tot poort 15,349 kg CO₂e / 1 Stuk Dikte vloerbedekking 5 mm Dimensie 223x223x70 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Heavy-duty uitvoering nee Inbouwdiepte 78 mm Lengte 222 mm Lengte buitenmaat 222 mm Lengte inbouwmaat 201 mm Materiaal Roestvast staal 1.4301 Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden 4 Openingsmechanisme Handvat Raamuitvoering Frame voor tapijtrand Toelatingen VDE Type inbouwsysteem MT3 / GB2 Uitvoering vierkant Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 78 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
