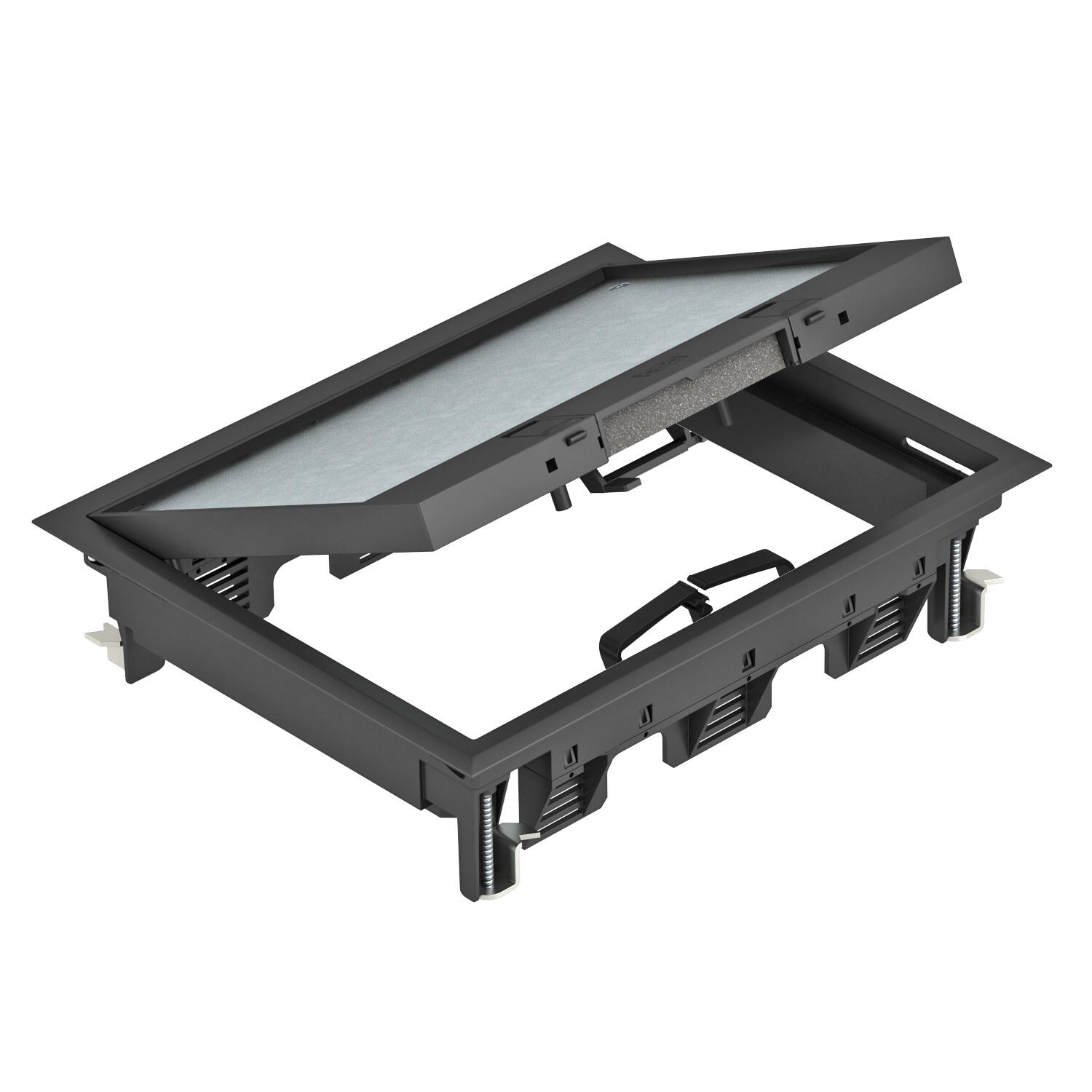

Inbouweenheid GES6 met borgschuif
Art.nr. 7405322 | EAN 4012195883623
- Productbeschrijving
-
ProductbeschrijvingAppratuurdoos met borgschuif voor maximaal 9 Module 45-apparaten in 3 universele dragers UT3, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 8 of 10 mm.
Inbouweenheid met borgschuif, 3 compartimenten, voor de inbouw van de montagedrager MT6. Er kunnen 3 APMT2-afdekplaten worden geïnstalleerd.
Vloerbekledingsuitsparing in het klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 3, 8 of 10 mm.
-
- Technische gegevens
-
Technische gegevens

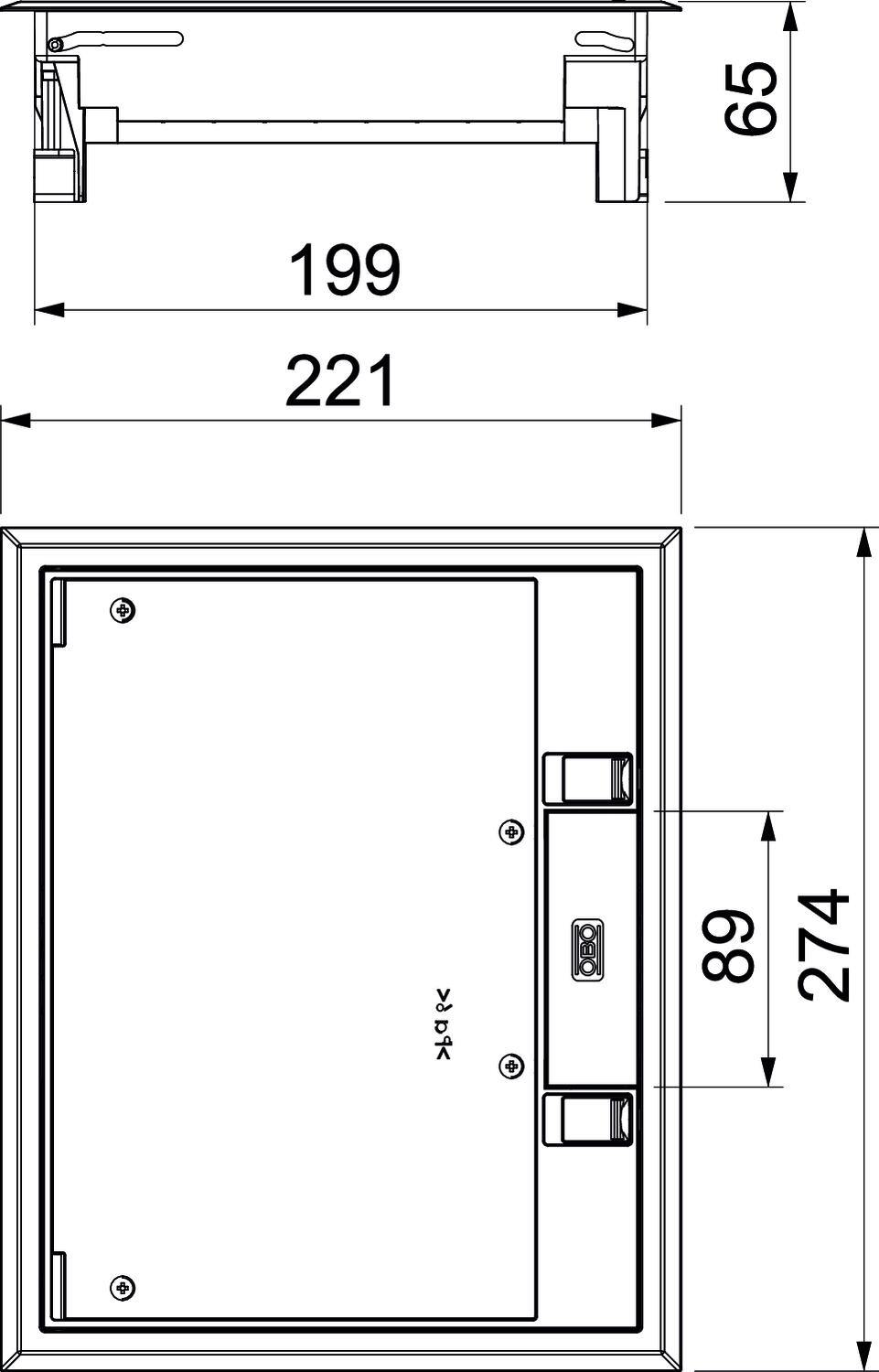

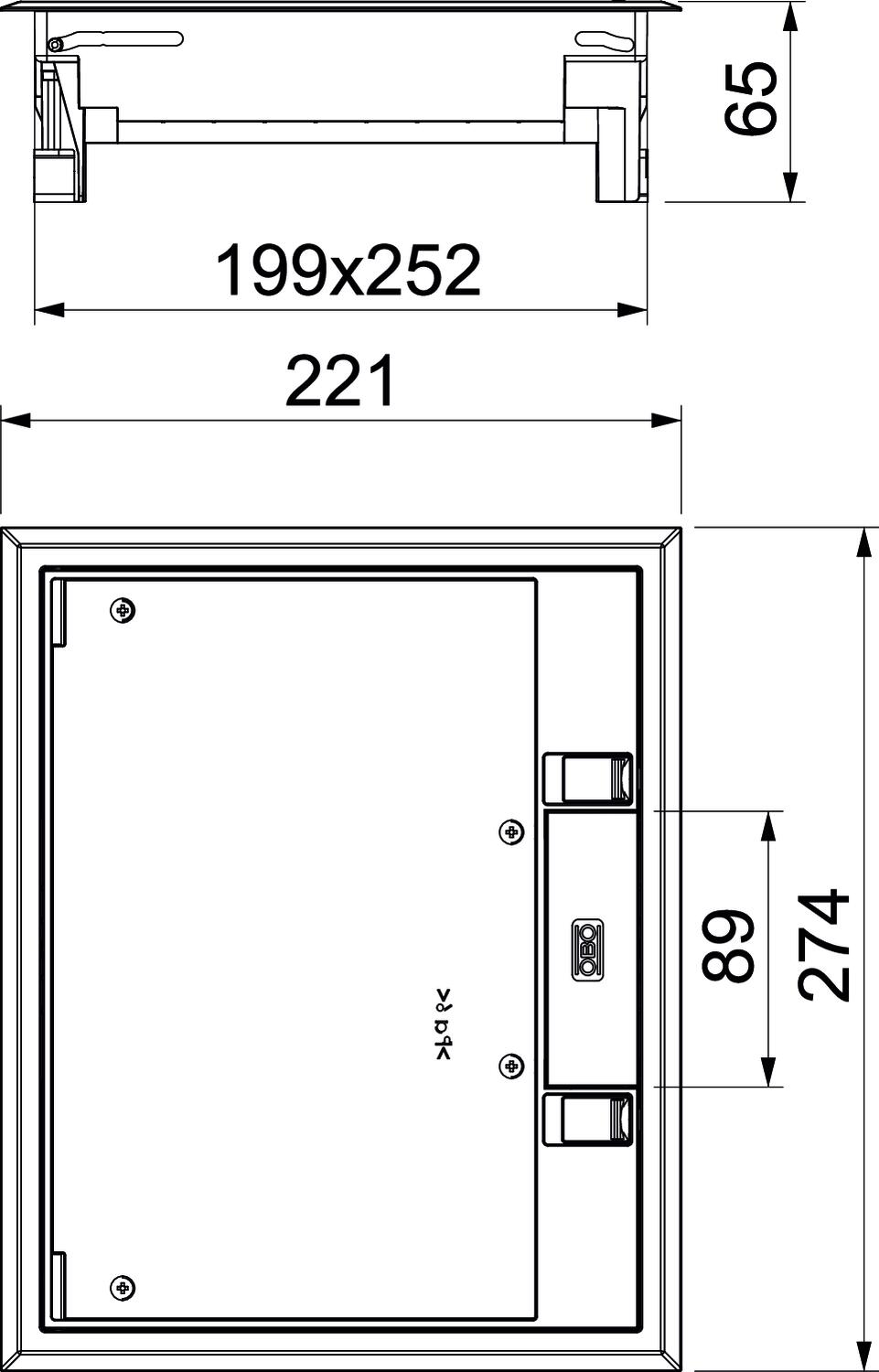

Aantal inbouwbare apparaten 9 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Breedte 274 mm Breedte buitenmaat 274 mm Breedte inbouwmaat 253 mm CO₂-voetafdruk (GWP) van wieg tot poort 4,0824 kg CO₂e / 1 Stuk Dikte vloerbedekking 5 mm Dimensie 274x221x66 Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Heavy-duty uitvoering nee Hoogte 65 mm Hoogte dekvloer min. 73 mm Inbouwdiepte 73 mm Kleur grafietzwart, RAL 9011 Lengte 221 mm Lengte buitenmaat 221 mm Lengte inbouwmaat 201 mm Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden 6 Openingsmechanisme Vergrendelschuif Raamuitvoering Frame voor tapijtrand Toelatingen VDE Type inbouwsysteem UT3 Uitvoering Rechthoekig Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 3.000 N Verticale last, klein oppervlak tot 2.000 N Vloerhoogte min. 73 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
Specificatieblad GES6-2U10T 9011 / 7405322 , 0.22MB , pdfEU Conformiteitsverklaring GES6-2U10T 9011 / 7405322 , 0.15MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfMontagehandleiding Montagehandleiding GES 2U , 0.19MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
