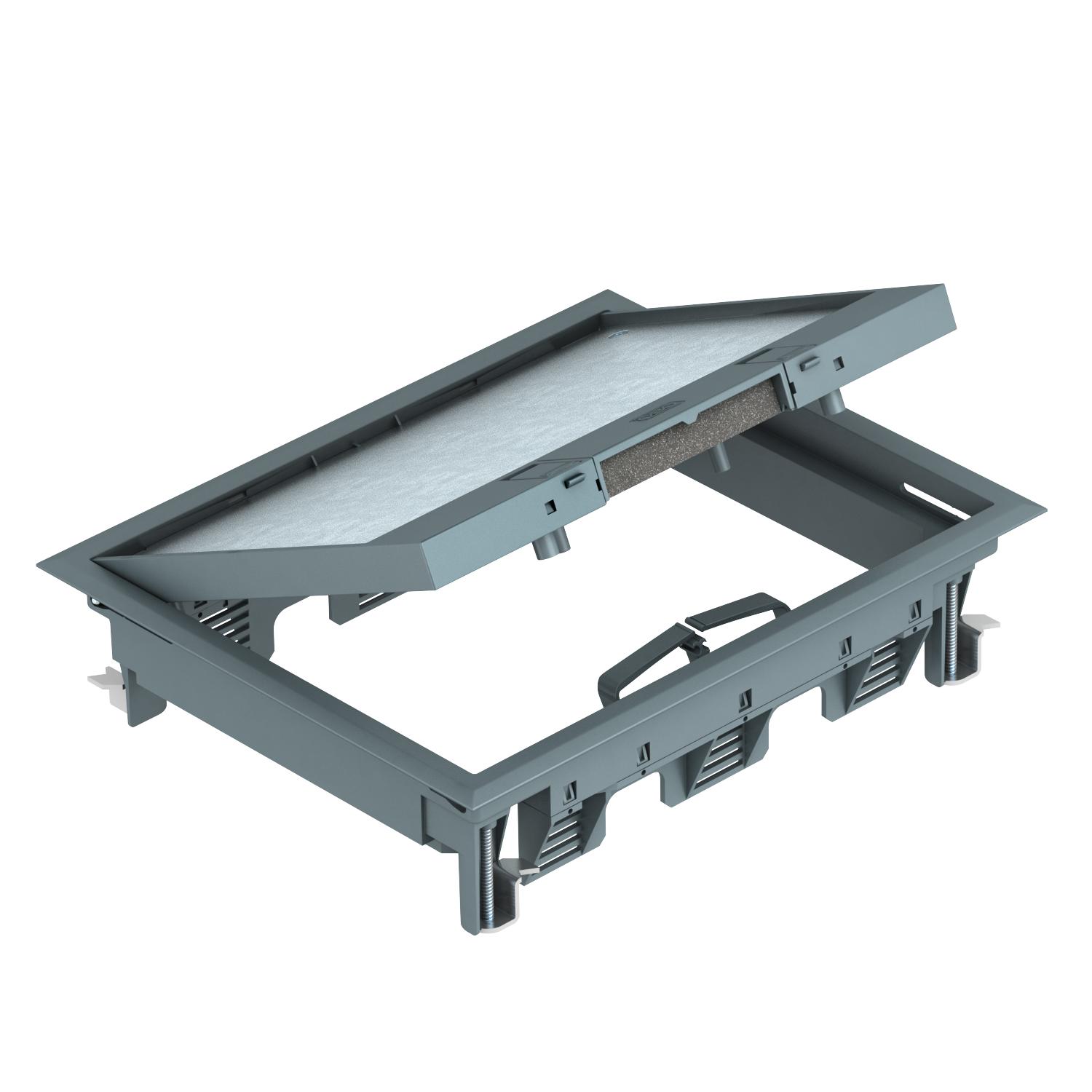

Inbouweenheid GES6 met borgschuif
Art.nr. 7405321 | EAN 4012195883616
- Productbeschrijving
-
ProductbeschrijvingAppratuurdoos met borgschuif voor maximaal 9 Module 45-apparaten in 3 universele dragers UT3, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 8 of 10 mm.
Inbouweenheid met borgschuif, 3 compartimenten, voor de inbouw van de montagedrager MT6. Er kunnen 3 APMT2-afdekplaten worden geïnstalleerd.
Vloerbekledingsuitsparing in het klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 3, 8 of 10 mm.
-
- Technische gegevens
-
Technische gegevens

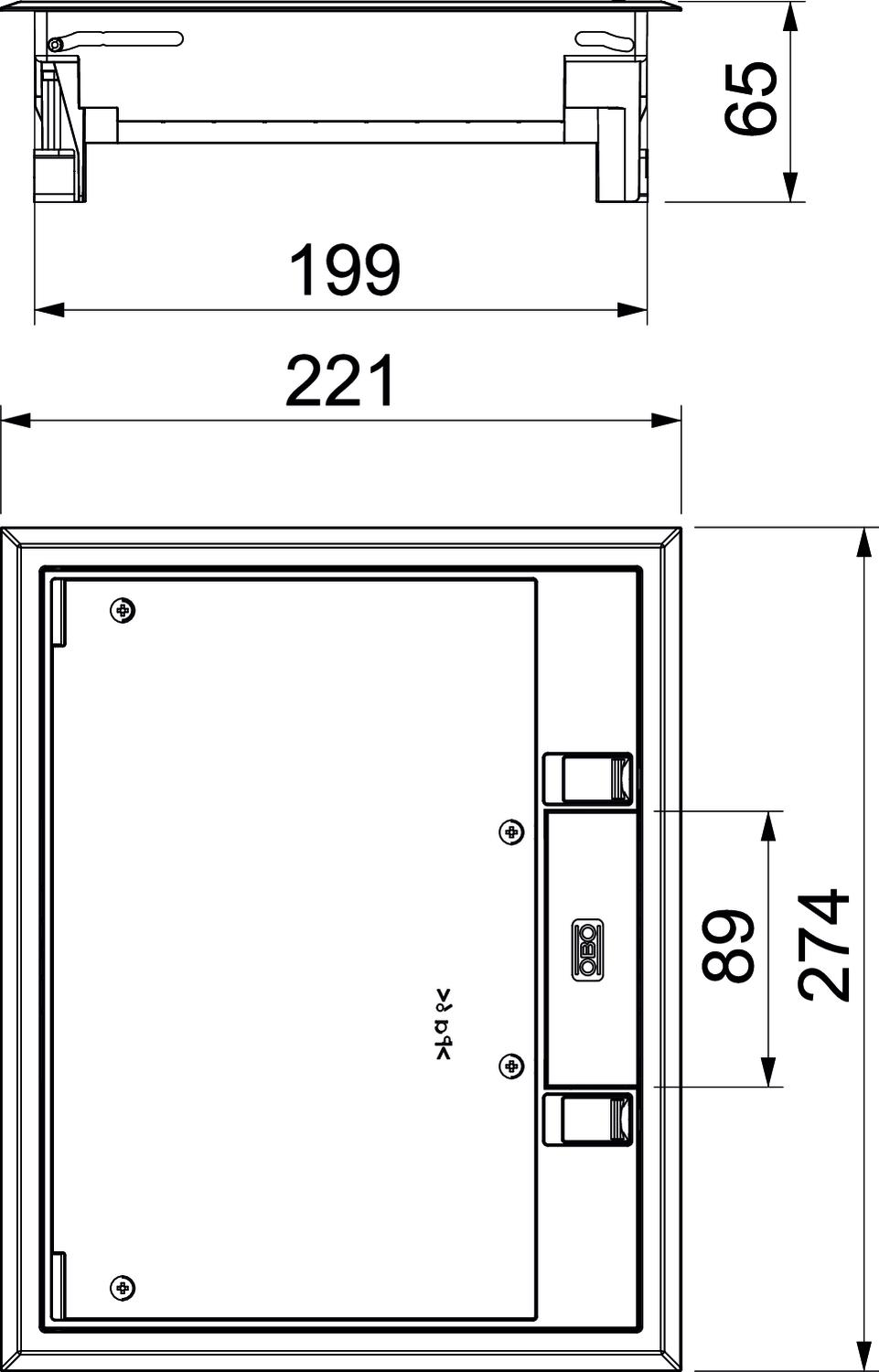

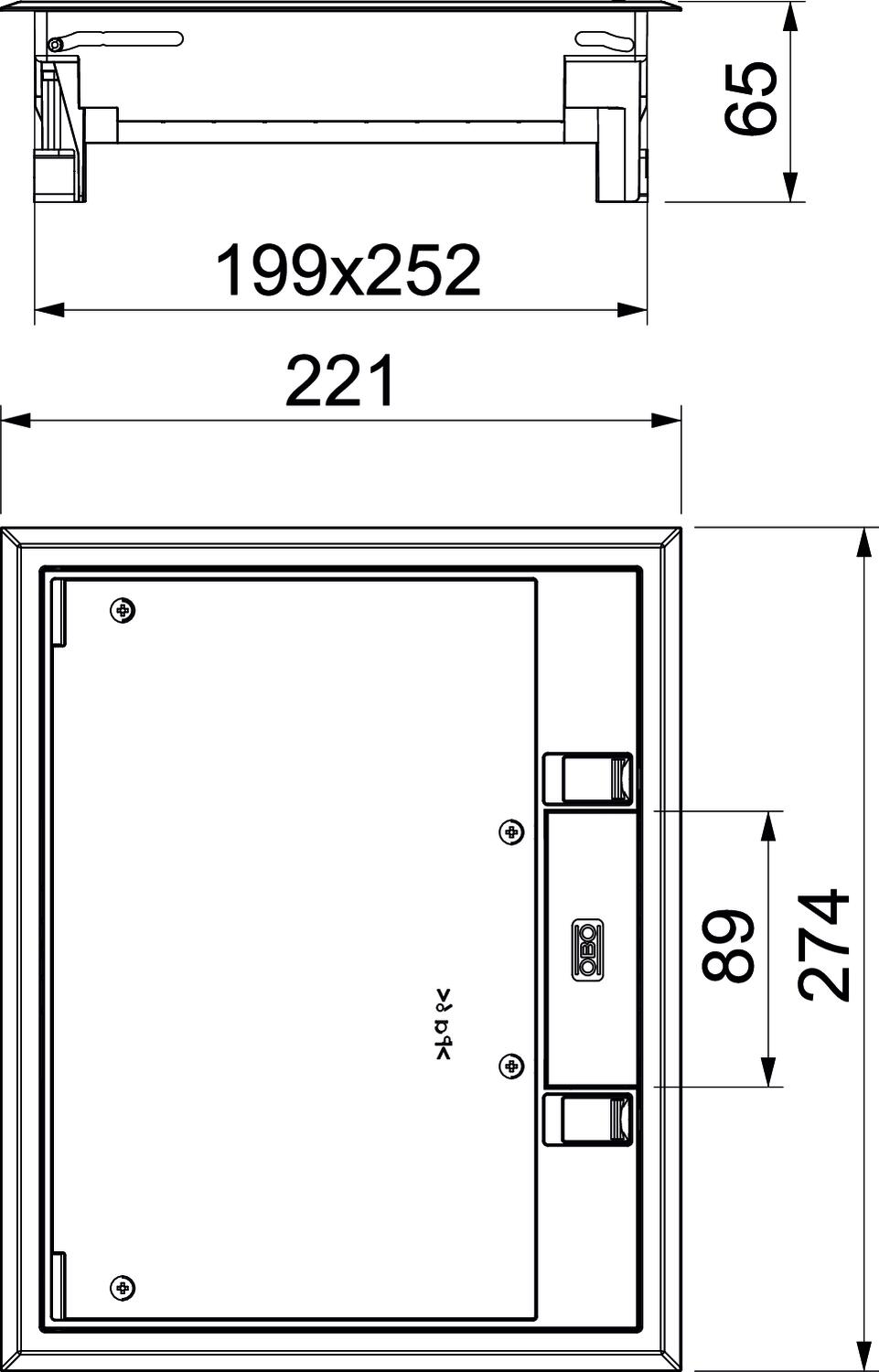

Aantal inbouwbare apparaten 9 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Breedte 274 mm Breedte buitenmaat 274 mm Breedte inbouwmaat 253 mm Dikte vloerbedekking 5 mm Dimensie 274x221x66 Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Heavy-duty uitvoering nee Hoogte 65 mm Hoogte dekvloer min. 73 mm Inbouwdiepte 73 mm Kleur staalgrijs; RAL 7011 Lengte 221 mm Lengte buitenmaat 221 mm Lengte inbouwmaat 201 mm Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden 6 Openingsmechanisme Vergrendelschuif Raamuitvoering Frame voor tapijtrand Toelatingen VDE Type inbouwsysteem UT3 Uitvoering Rechthoekig Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 3.000 N Verticale last, klein oppervlak tot 2.000 N Vloerhoogte min. 73 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
Specificatieblad GES6-2U10T 7011 / 7405321 , 0.20MB , pdfEU Conformiteitsverklaring GES6-2U10T 7011 / 7405321 , 0.15MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfMontagehandleiding Montagehandleiding GES 2U , 0.19MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
