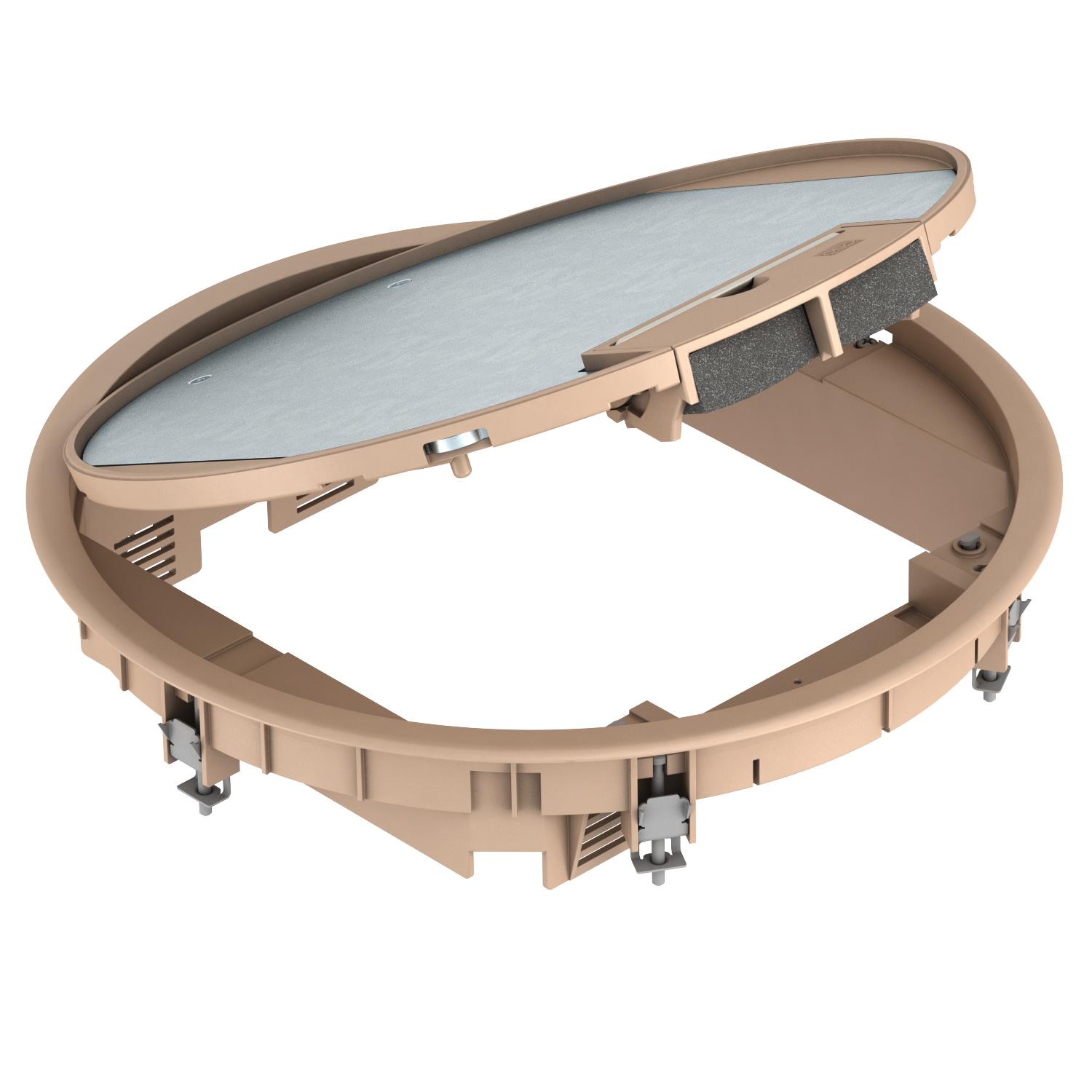

Inbouweenheid GESR9 met greepbeugel
Art.nr. 7405536 | EAN 4012195104216
- Productbeschrijving
-
ProductbeschrijvingApparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
-
- Technische gegevens
-
Technische gegevens

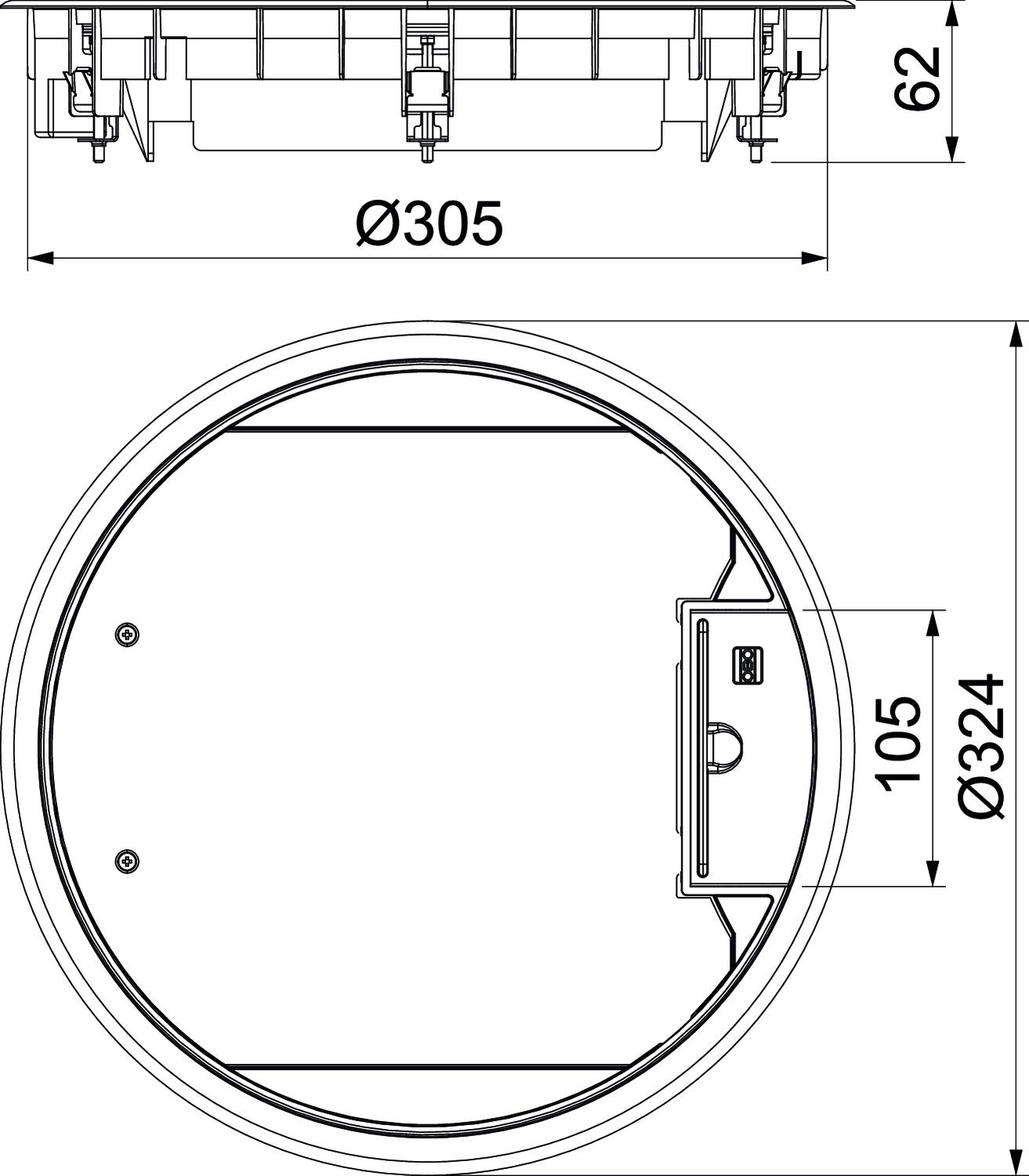

Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Breedte 324 mm Buitendiameter 324 mm Dikte vloerbedekking 5 mm Dimensie Ø324x61 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Heavy-duty uitvoering nee Hoogte 62 mm Inbouwdiameter 305 Inbouwdiepte 73 mm Kleur grijsbeige; RAL 1019 Lengte 324 mm Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R9 Openingsmechanisme Handvat Toelatingen VDE Type inbouwsysteem MT4 / GB3 Uitvoering Rond Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 73 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks - Downloads
-
Specificatieblad GESR9 U 1019 / 7405536 , 0.24MB , pdfEU Conformiteitsverklaring GESR9 U 1019 / 7405536 , 0.15MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
