Inbouweenheid GWSRA7/10 met greepbeugel
Art.nr. 7405544 | EAN 4012195104261
- Productbeschrijving
-

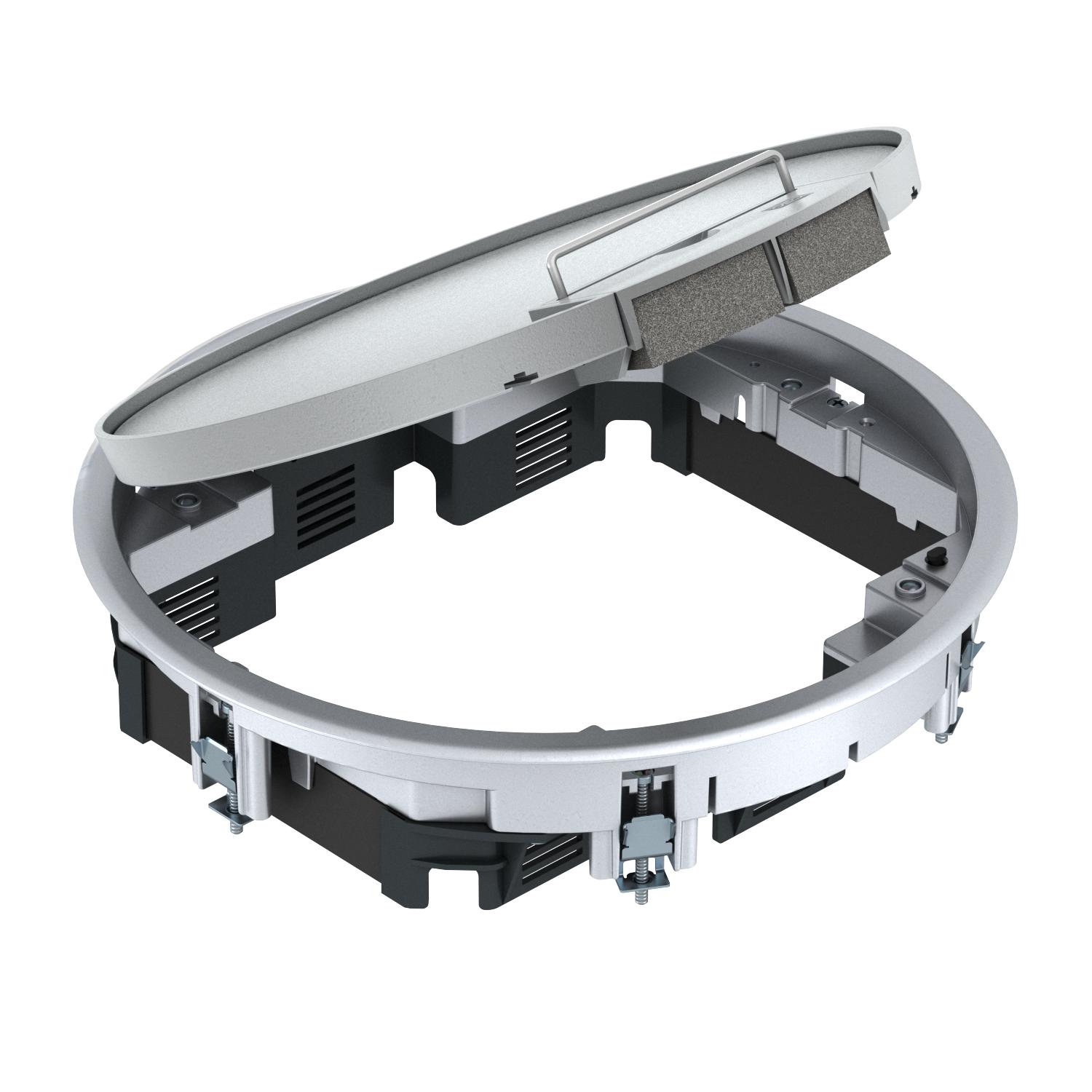

ProductbeschrijvingInbpuweenheidmet greepbeugel voor maximaal 10 Module 45-apparaten in 2 universele dragers UT3 en een UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Snoeruitgang van polyamide RAL 9011
De uitsparing voor vloerbekleding in het klapdeksel kan met behulp van het meegeleverd vulstuk uit hard karton gereduceerd worden van 10 mm naar 5 mm.
- Technische gegevens
-
Technische gegevens

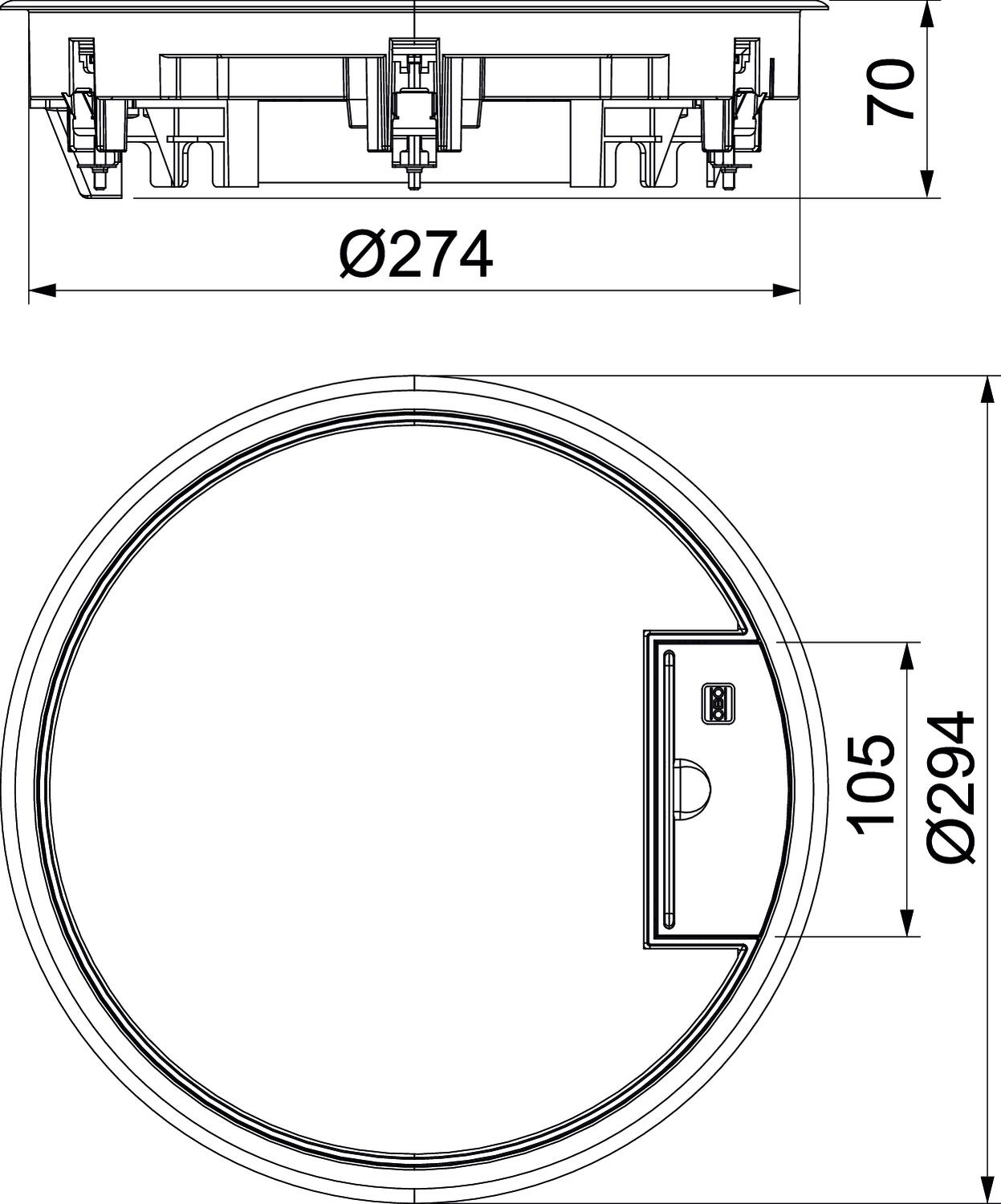

Aantal inbouwbare apparaten 10 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding ja Buitendiameter 294 mm Dikte vloerbedekking 5 mm Dimensie Ø294x71 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Heavy-duty uitvoering nee Inbouwdiameter 275 Inbouwdiepte 78 mm Materiaal Spuitgietaluminium Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R7 Openingsmechanisme Handvat Raamuitvoering Frame voor tapijtrand Toelatingen VDE Type inbouwsysteem UT3 / UT4 Uitvoering Rond Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 10.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 78 mm Vloeronderhoud Droog - Alle typen
- Downloads
-
Specificatieblad GESRA7 10U / 7405544 , 0.26MB , pdfEU Conformiteitsverklaring GESRA7 10U / 7405544 , 0.15MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
