Inbouweenheid GWSRA9/10 met greepbeugel
Art.nr. 7405580 | EAN 4012195104445
- Productbeschrijving
-

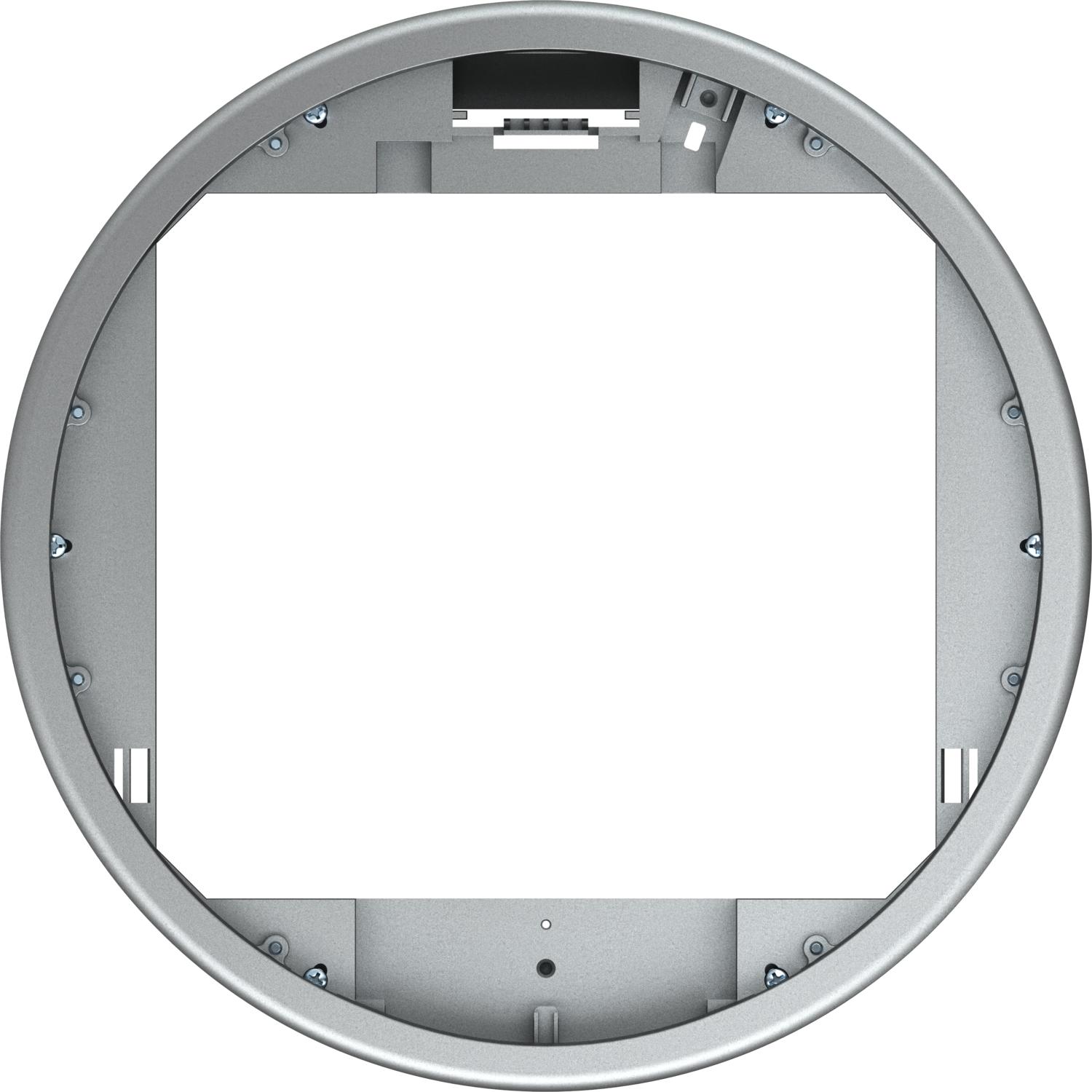

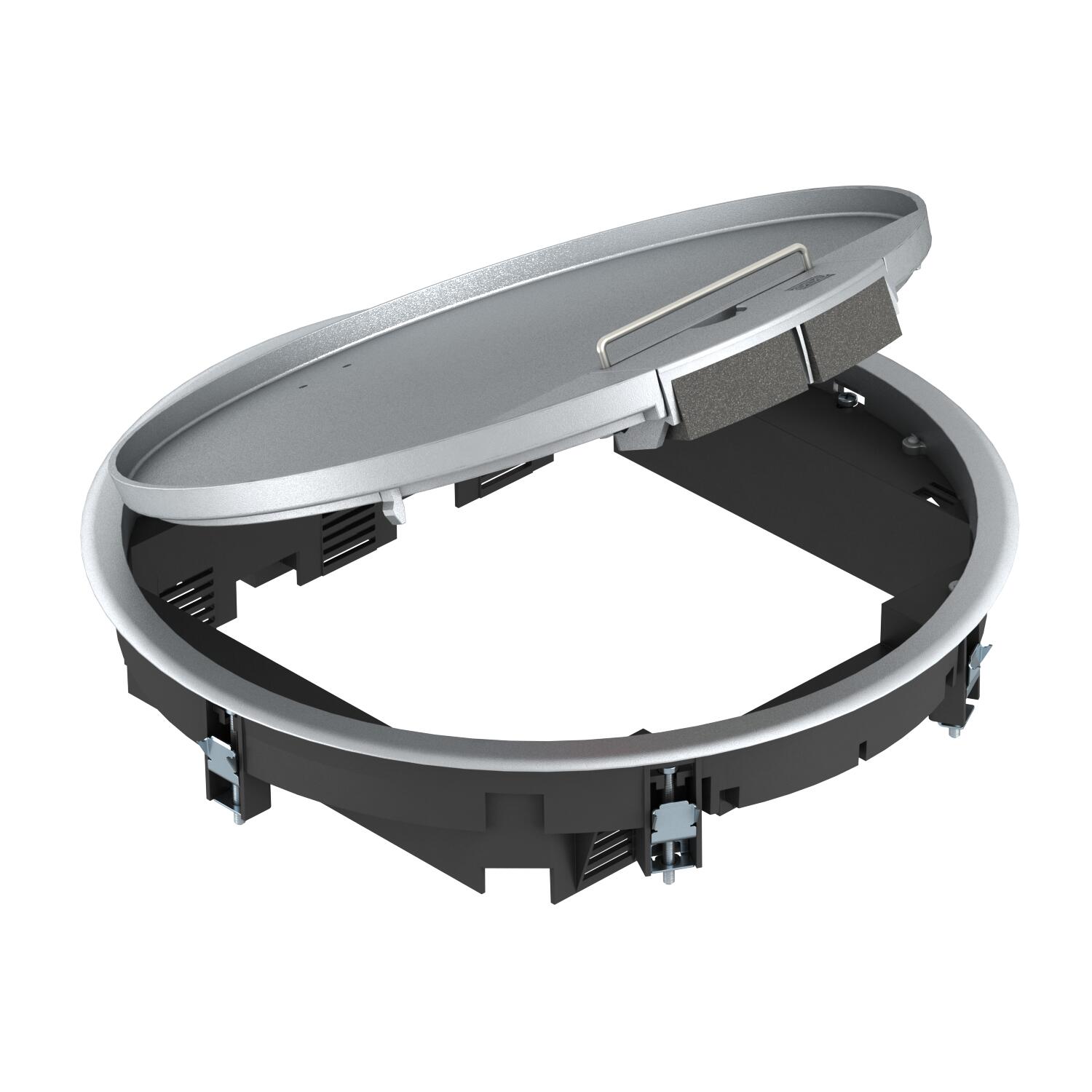

ProductbeschrijvingApparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
-
- Technische gegevens
-
Technische gegevens

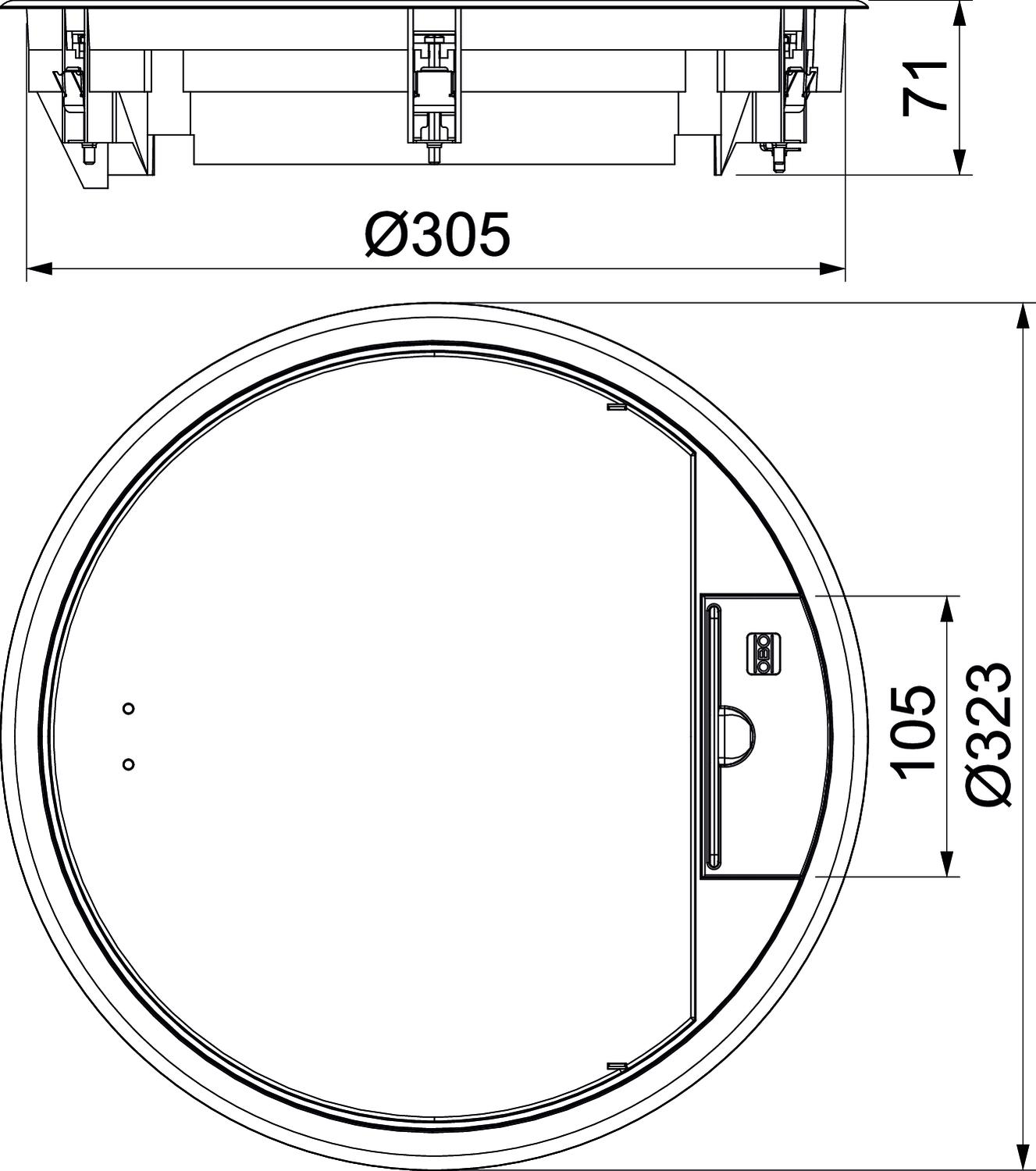

Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding ja Buitendiameter 323 mm Dikte vloerbedekking 10 mm Dimensie Ø323x70 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Heavy-duty uitvoering nee Inbouwdiameter 305 Inbouwdiepte 78 mm Materiaal Spuitgietaluminium Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R9 Openingsmechanisme Handvat Toelatingen VDE Type inbouwsysteem UT4 Uitvoering Rond Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 78 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm
MTU 2 7407836 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks - Downloads
-
Specificatieblad GESRA9 10U / 7405580 , 0.24MB , pdfEU Conformiteitsverklaring GESRA9 10U / 7405580 , 0.15MB , pdfUK Conformiteitsverklaring GESRA9 10U / 7405580 , 0.14MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
