LKM-installatiekanalen: betrouwbare bescherming voor kabels en leidingen

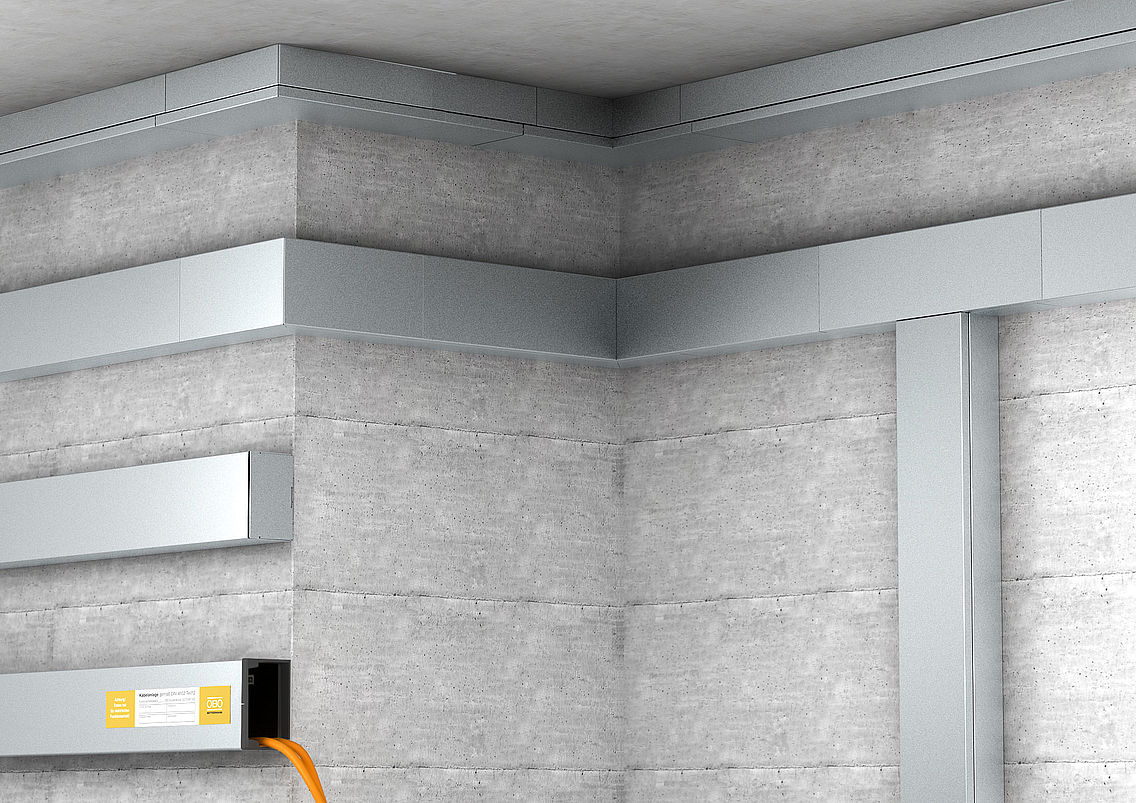

De OBO LKM-installatiekanalen van metaal hebben zich al vele malen bewezen als stabiel systeem, ook onder ruwe omstandigheden zoals in de industriële omgeving of de installatiebouw. Ze vormen een gesloten systeem dat eenvoudige achterafinstallatie mogelijk maakt, zelfs met voorgemonteerde stekkers. Het kanaalsysteem beschermt de bekabeling van machines en installaties betrouwbaar tegen mechanische belasting en vervuiling. Kabels en leidingen worden zo niet alleen veilig volgens de voorschriften geïnstalleerd, maar ook visueel aantrekkelijk gemaakt. De installatiekanalen worden aangevuld met hulpstukken en accessoires, zoals randbeschermingsringen en eindstukken, die het systeem nog flexibeler maken.
Randbeschermingsringen: tijdbesparend en eenvoudig achteraf te installeren

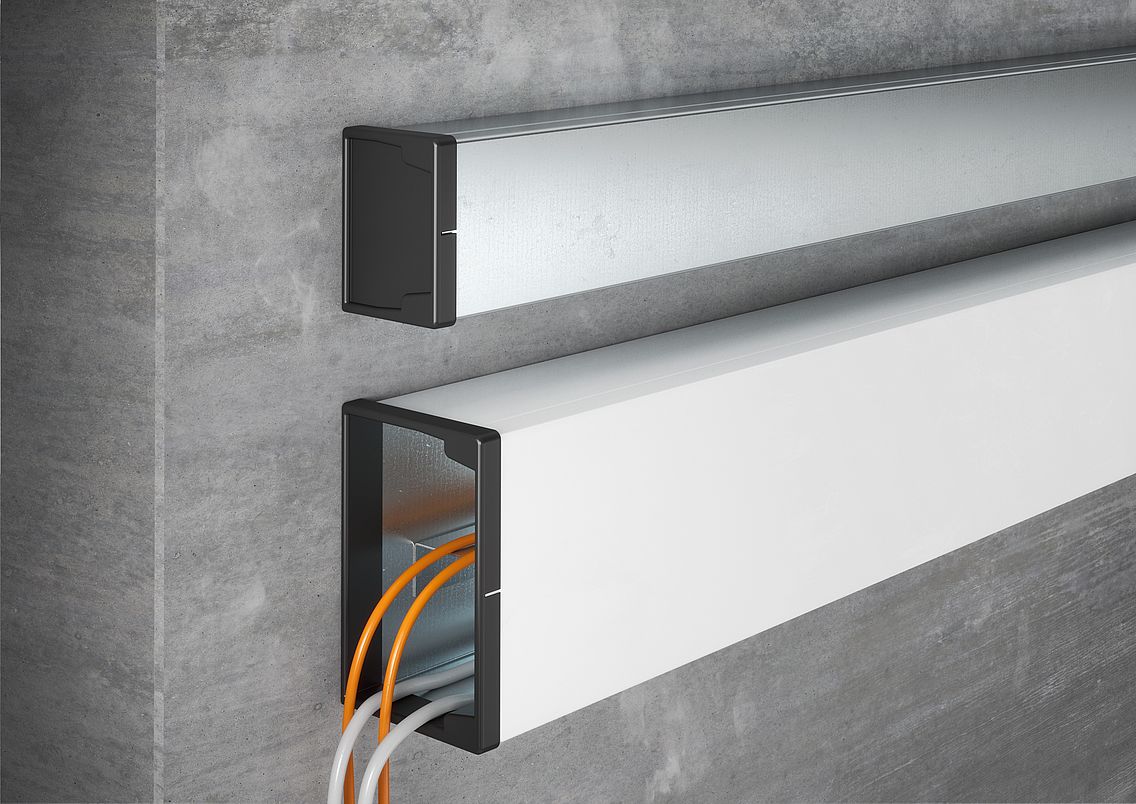

De randbeschermingsringen van het LKM-systeem kunnen eenvoudig achteraf worden geïnstalleerd – zelfs wanneer de kanalen al aan de wand zijn gemonteerd of zelfs al van kabels zijn voorzien. Zowel de esthetische uitstraling als de gebruiksvriendelijke eigenschappen onderscheiden de randbeschermingsringen, die zijn vervaardigd uit halogeenvrij materiaal. In dezelfde constructie zijn gesloten eindstukken beschikbaar.
Installatiekanalen voor elke uitdaging: keuze uit afmetingen en oppervlakken

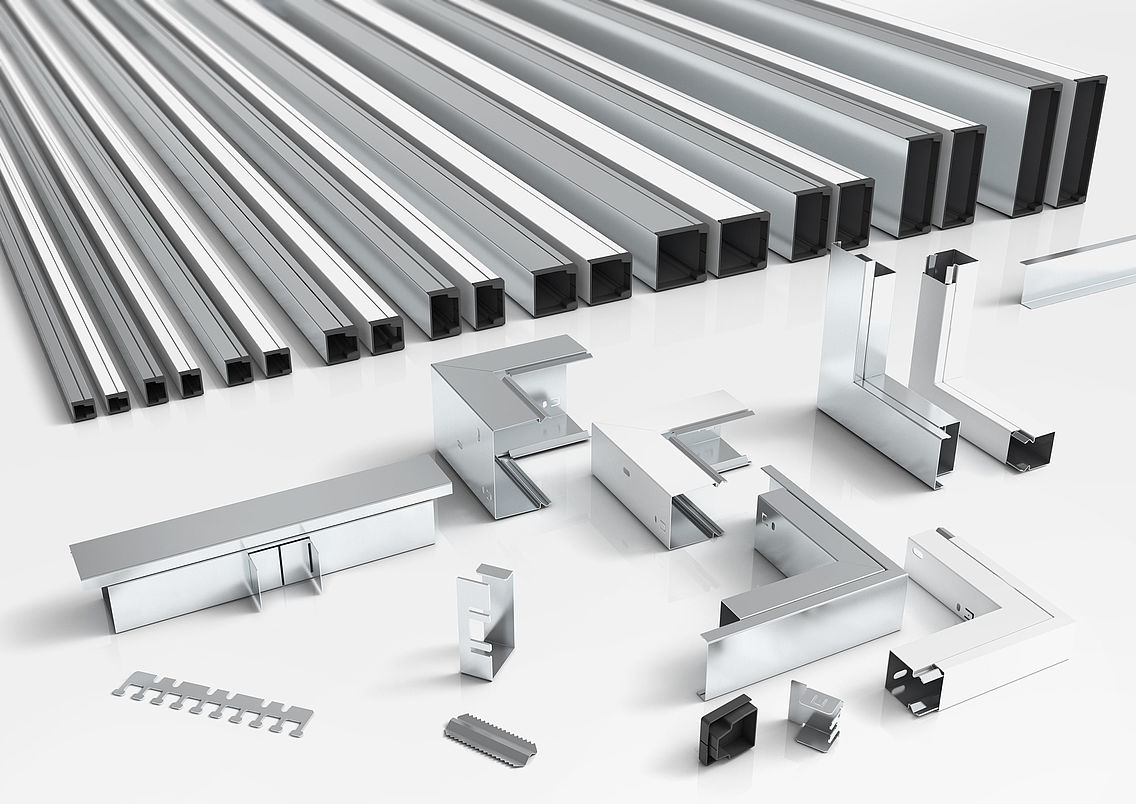

In totaal zijn er tien verschillende kanaalmaten beschikbaar in het LKM-systeem, zodat snel en eenvoudig het juiste LKM-kanaal kan worden gekozen voor elk installatieproject. Alle kanalen zijn beschikbaar met de oppervlakken FS (bandverzinkt) en FSK (bandverzinkt en kunststofgecoat in zuiver wit). Ook speciale oplossingen in andere RAL-kleuren zijn op aanvraag verkrijgbaar. Hierdoor kunnen de LKM-kanalen visueel perfect worden geïntegreerd in de verschillende installatieomgevingen. De OBO-selectiehulp biedt een overzicht van alle insallatiekanalen en begeleidt u in enkele stappen naar de passende LKM-uitvoering.
Beveiliging en functiebehoud
De LKM-installatiekanalen bewijzen hun waarde zowel voor de geleiding en bescherming van kabels en leidingen als voor functiebehoud. De kabelinstallatie met LKM-installatiekanalen van metaal is als kabelspecifieke installatiemethode volgens DIN 4102 deel 12 goedgekeurd voor de functiebehoudklassen E30 tot E90. Het kanaal LKM20030 is specifiek getest voor brand- en telecommunicatiekabels. Het kanaal LKM60100 is getest voor vermogenskabels en eveneens voor brand- en telecommunicatiekabels.
Praktische installatie

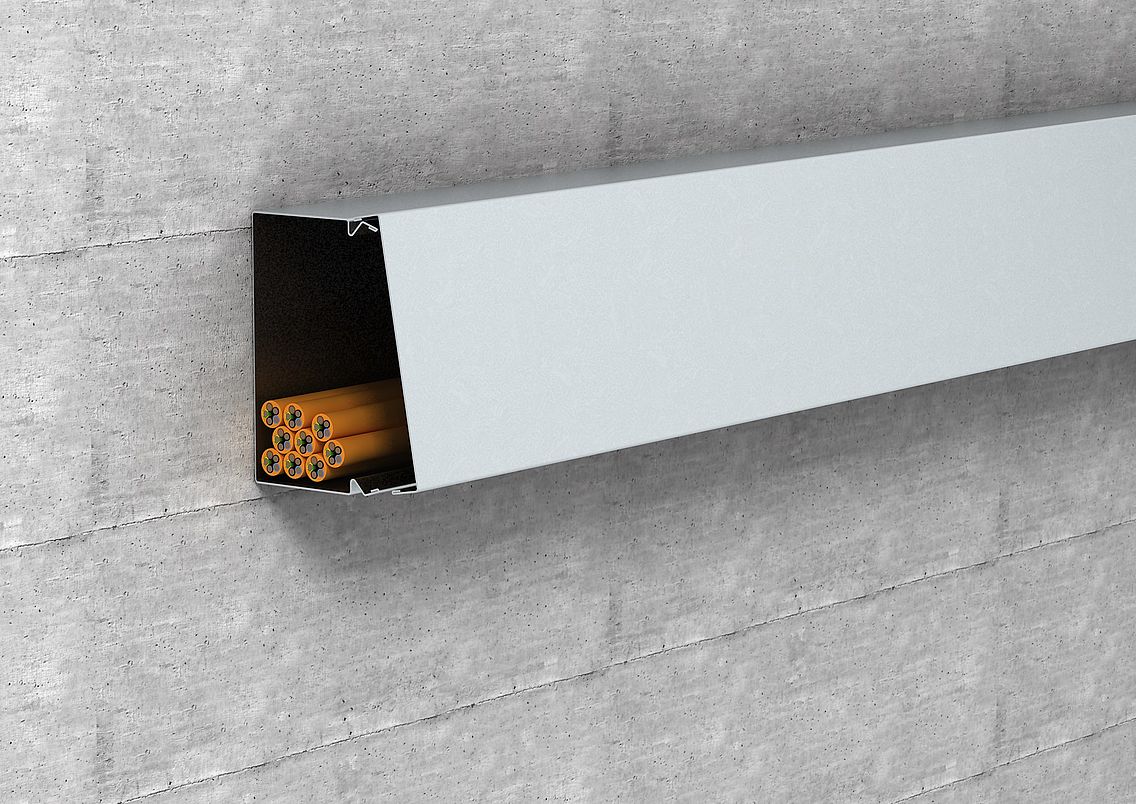

De LKM-installatiekanalen zijn ook geschikt voor de horizontalewand- en plafondmontage. Voor het kanaal van het type LKM60100 kan met een bevestigingsklem worden voorkomen dat de kabels eruit vallen. Het kanaaldeksel wordt na voltooiing van de kabelinstallatie eenvoudig op het onderste deel van het kanaal geklikt. De potentiaalvereffening tussen het boven- en ondergedeelte, evenals tussen de kanaalsegmenten, wordt zonder het gebruik van extra verbindingsleidingen gegarandeerd. Dat bespaart tijd en zorgt voor betrouwbare veiligheid.
Doordacht tot in het kleinste detail

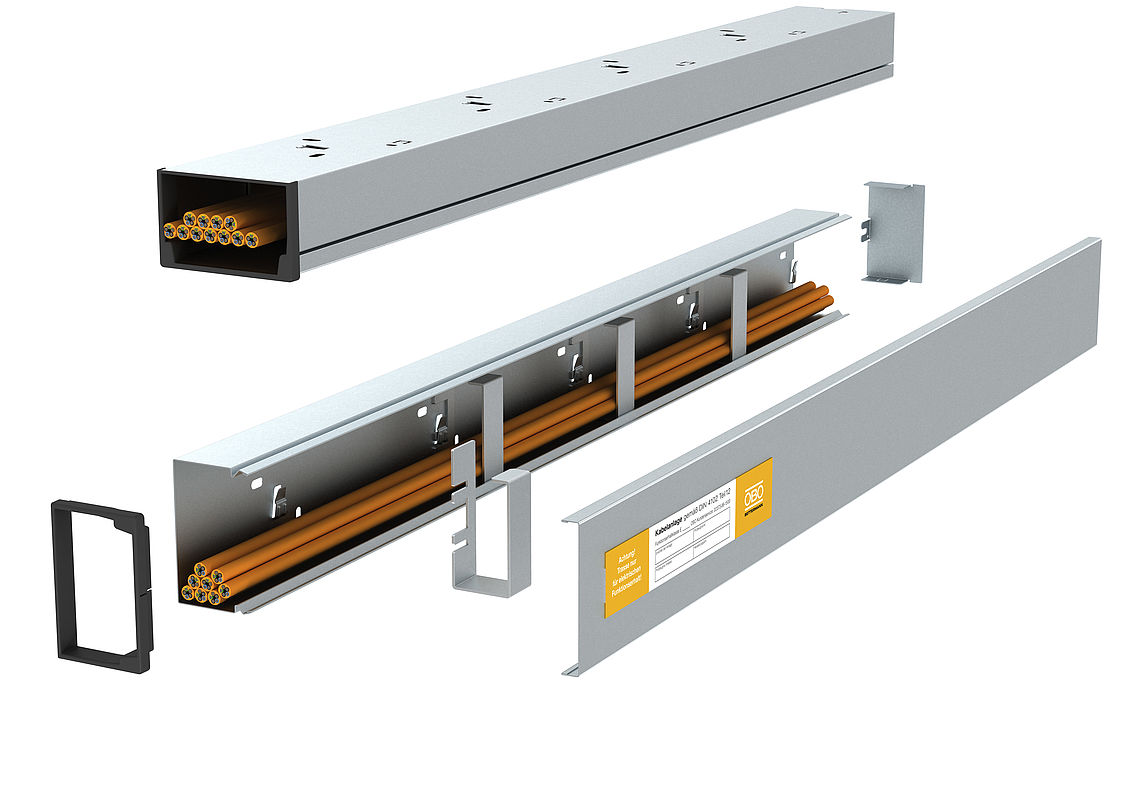

Veel slimme montagedetails maken de LKM-installatiekanalen tot een uiterst betrouwbare oplossing voor de installatie van kabels en leidingen:
- De randbeschermingsring wordt op de open uiteinden van het LKM-kanaal geplaatst en voorkomt beschadiging van de uitgevoerde kabels
- De randbeschermingsringen zorgen voor extra flexibiliteit, omdat ze eenvoudig achteraf kunnen worden geïnstalleerd – zelfs wanneer het kanaal al is gemonteerd en voorzien van bekabeling

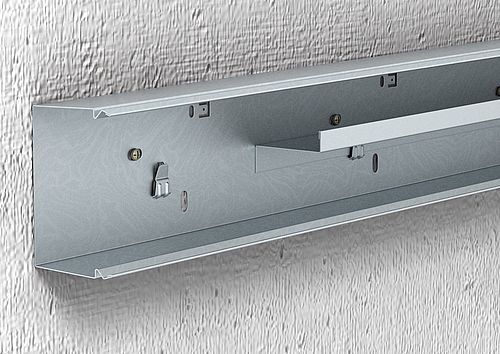

- De scheidingswand wordt in de uitsparingen aan de bodem geplaatst, waardoor de potentiaalvereffening zonder extra hulpmiddelen wordt gegarandeerd

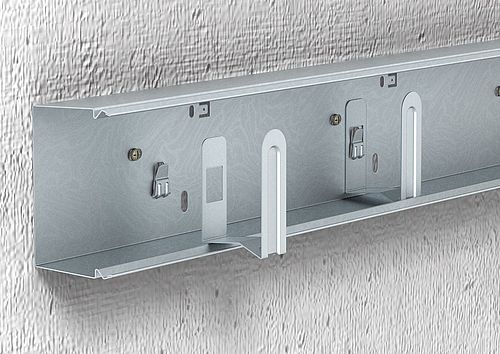

- Het kanaalcompartiment wordt geplaatst op de sleufperforatie in de bodem en vervolgens vastgezet in de contour van de deksel

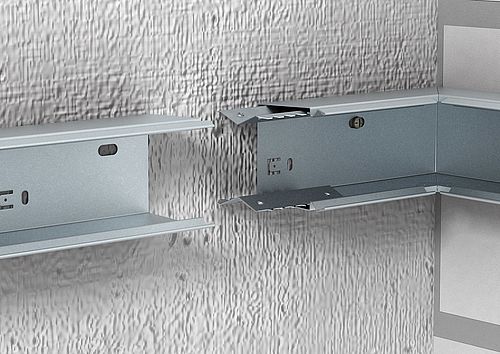

- De naadverbinder wordt na montage van de LKM-kanalen van binnenuit in de te verbinden onderdelen vastgeklikt, waardoor ook de potentiaalvereffening tussen deze onderdelen wordt gewaarborgd

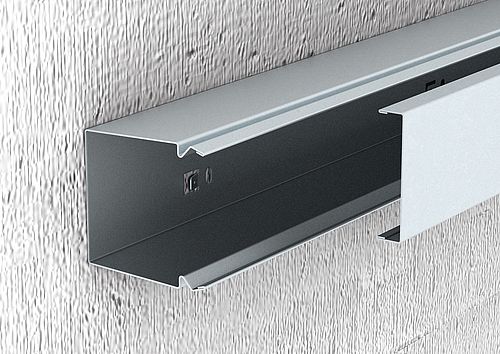

- De speciale dekselvorm waarborgt een betrouwbare potentiaalverbinding tussen deksel en bodemdeel
- De aarding wordt via de aansluitstrip in de bodem uitgevoerd

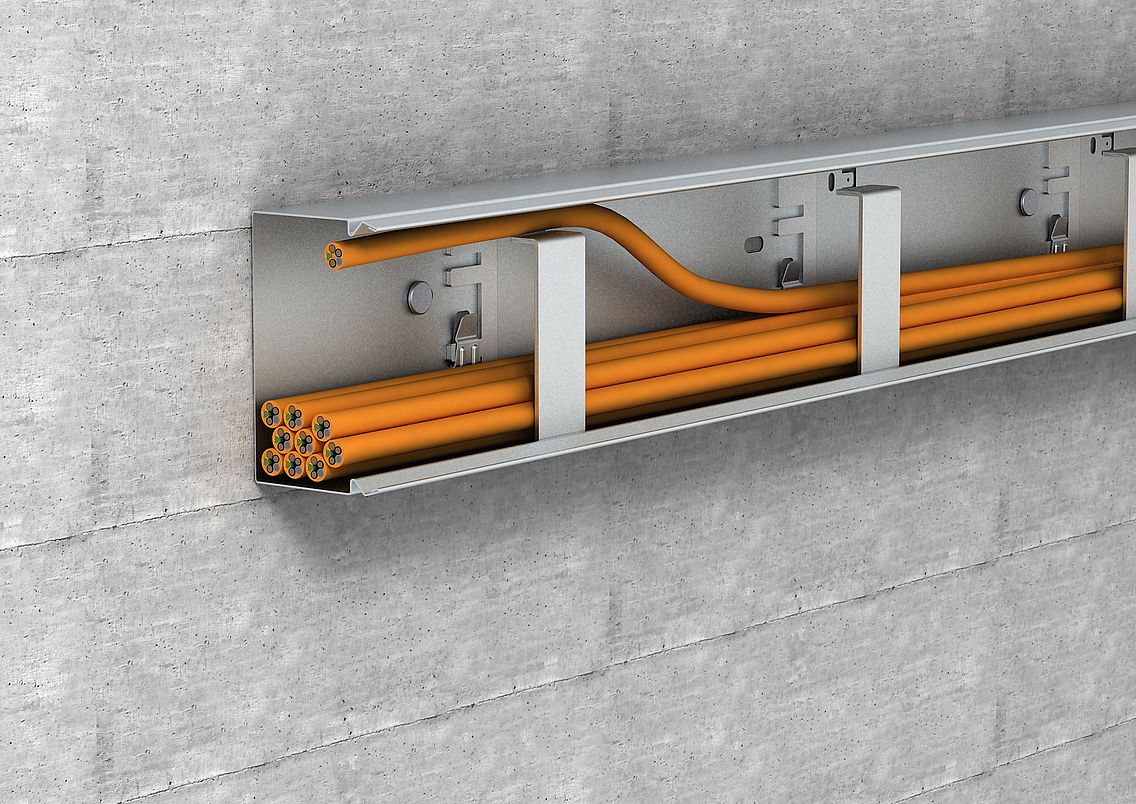

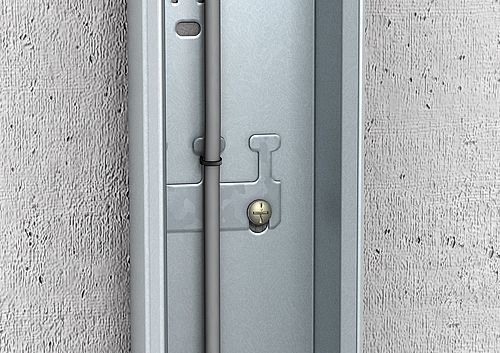

- De leidinghouder wordt met behulp van de bevestigingsschroeven van het kanaal gemonteerd. De kabels kunnen met kabelbinders type 565 worden vastgemaakt
