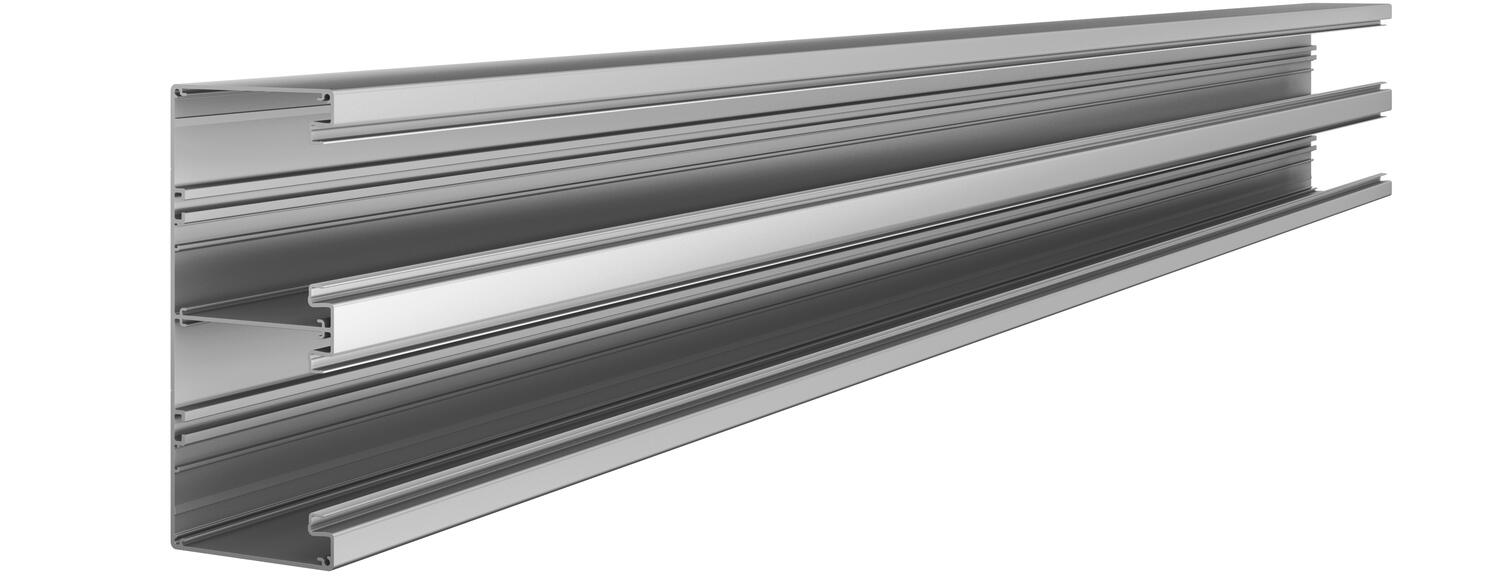

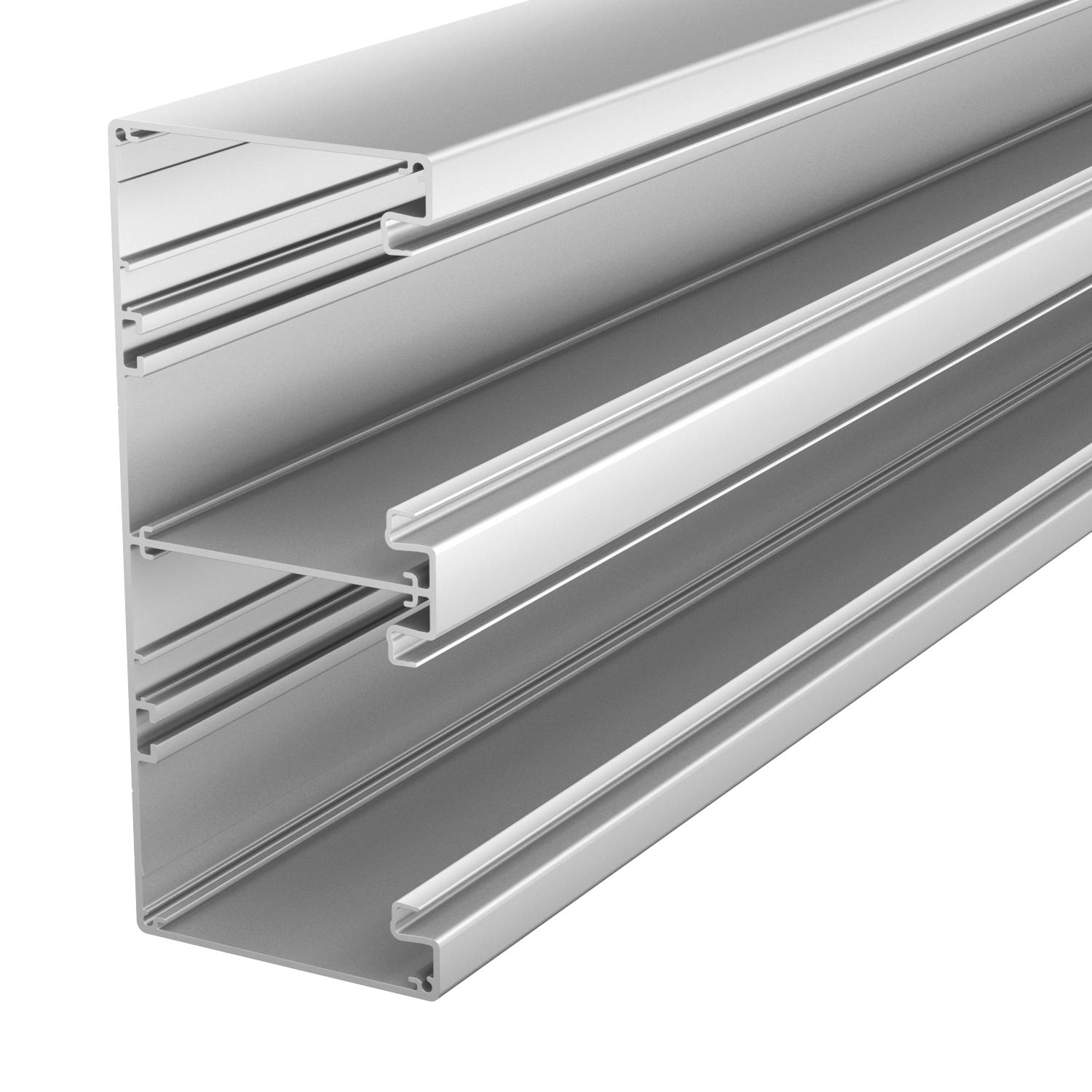

Installatiekanaal Rapid 80, symmetrisch, dubbel, kanaalbreedte 210, kanaalhoogte 90
Art.nr. 6279603 | EAN 4012195769507
- Productbeschrijving
-
Productbeschrijving
Installatiekanaal zonder bodemperforatie geschikt voor directe wandmontage of op consoles. Overtollige lengtes tot 6000 mm voor draagprofielen en deksels en andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
Opmerking:
bij geanodiseerde wandgoten en hulpstukken van aluminium zijn door materiaal- en fabricagemethoden kleine kleurverschillen mogelijk die onvermijdelijk zijn (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.
-
- Technische gegevens
-
Technische gegevens

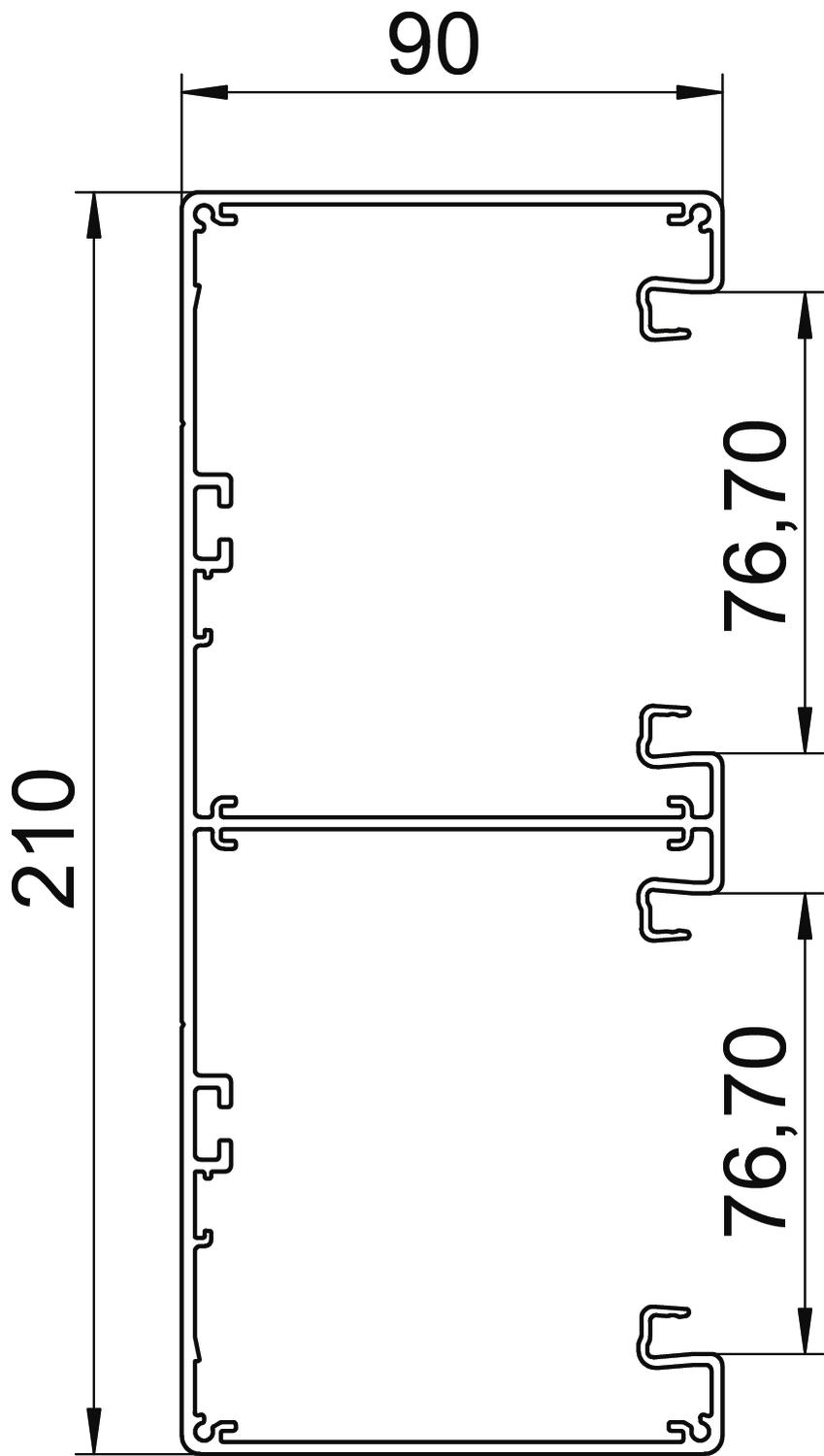

Aantal deksels 2 Aantal insteekbare scheidingswanden 2 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie zonder bodemperforatie Breedte 210 mm Breedte bovenstuk 2 76,5 mm Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 90x210x2000 Halogeenvrij ja Hoogte 90 mm Kabelklem nee Kanaalverbinder nee Lengte 2000 mm Materiaal aluminium Model rechthoekig ja Montagegat in bodem nee Montagetype van deksels intern Nuttige doorsnede 14688 mm² Oppervlak geanodiseerd Symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Doorlopend C-profiel - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppeling GA-KUP90
GA-KUP90 6279704 1 VPE
Inbouwdoos 71GD6, 1-voudig
71GD6 6288610 5 Stuks
Inbouwdoos 71GD7-2, 2-voudig
71GD7-2 6288608 2 Stuks
Trekontlasting 7ZE
7ZE 6288790 50 Stuks
Deksel aluminium
GA-OTEL 6279723 2 m
Borgklem RKV3V
RKV3V 6288700 20 Stuks

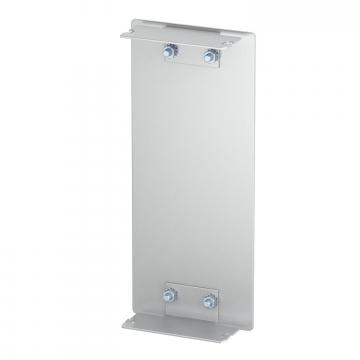

Eindstuk, voor installatiekanaal Rapid 80 type GA-90210
GA-E90210EL 6279673 1 Stuks
Scheidingsschot GA-TW90
GA-TW90 6279714 2 m
Deksel voor platte hoek, aluminium
GA-OTFEL 6279736 1 Stuks
Kanaalklem KL80A
KL80A 6288640 20 Stuks
Aarddraadaansluithoek
8AWR 6288704 10 Stuks
Contactdoos AR45, 2-voudig
SDE-RW D0RW2 6119407 1 Stuks - Downloads
-
