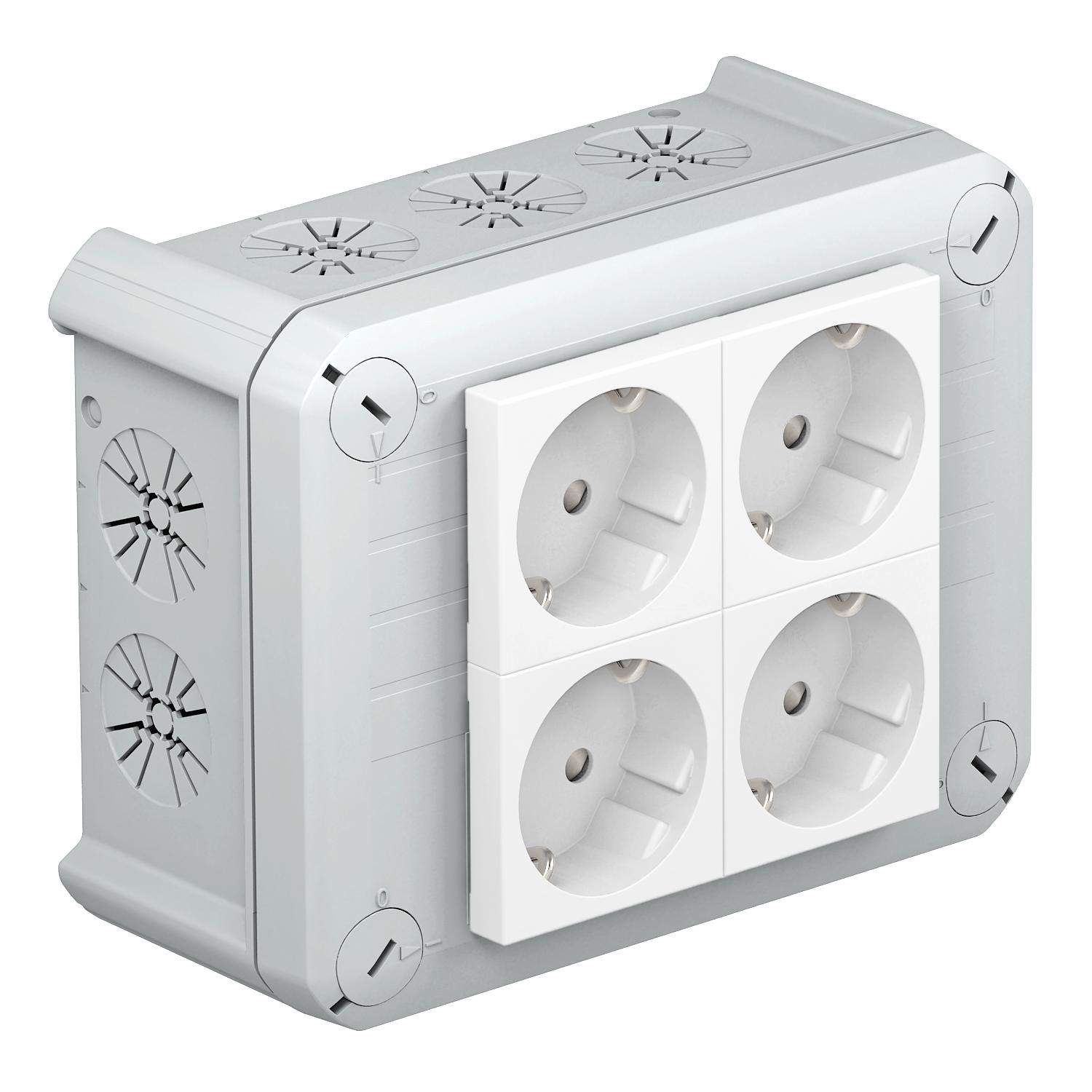

Kabeldoos T 100 MSD, 4 Module 45-contactdozen in de deksel, 2-polig 136x102x57 | 10 | IP 30 | lichtgrijs; RAL 7035

Kabeldoos T 100 MSD, 4 Module 45-contactdozen in de deksel, 2-polig

Art.nr. 2007825 | EAN 4012195615903

Art.nr. / Type	2007825 / T 100 4MSD WS

Binnenafmetingen	136x102x57 mm

Aantal invoeren	10

Beschermingsgraad	IP 30

Kleur	lichtgrijs; RAL 7035

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabeldoos voor verbinden van kabels en leidingen in binnenopstelling en beschermde buitenopstelling. Rechthoekige vorm met doorbreekinvoeren aan de zijkanten en doorbreekinvoeren in de bodem. Geschikt voor wand-/plafondmontage en montage op montageplaten. Met de mogelijkheid tot binnenbevestiging en buitenbevestiging bij de montage via het hoekelement. Deksel met snelsluiting, verzegelbaar met verliesborging en 4 Module 45-contactdozen. Gefabriceerd van halogeenvrij en UV-bestendig materiaal.
Kabeldoos conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C.

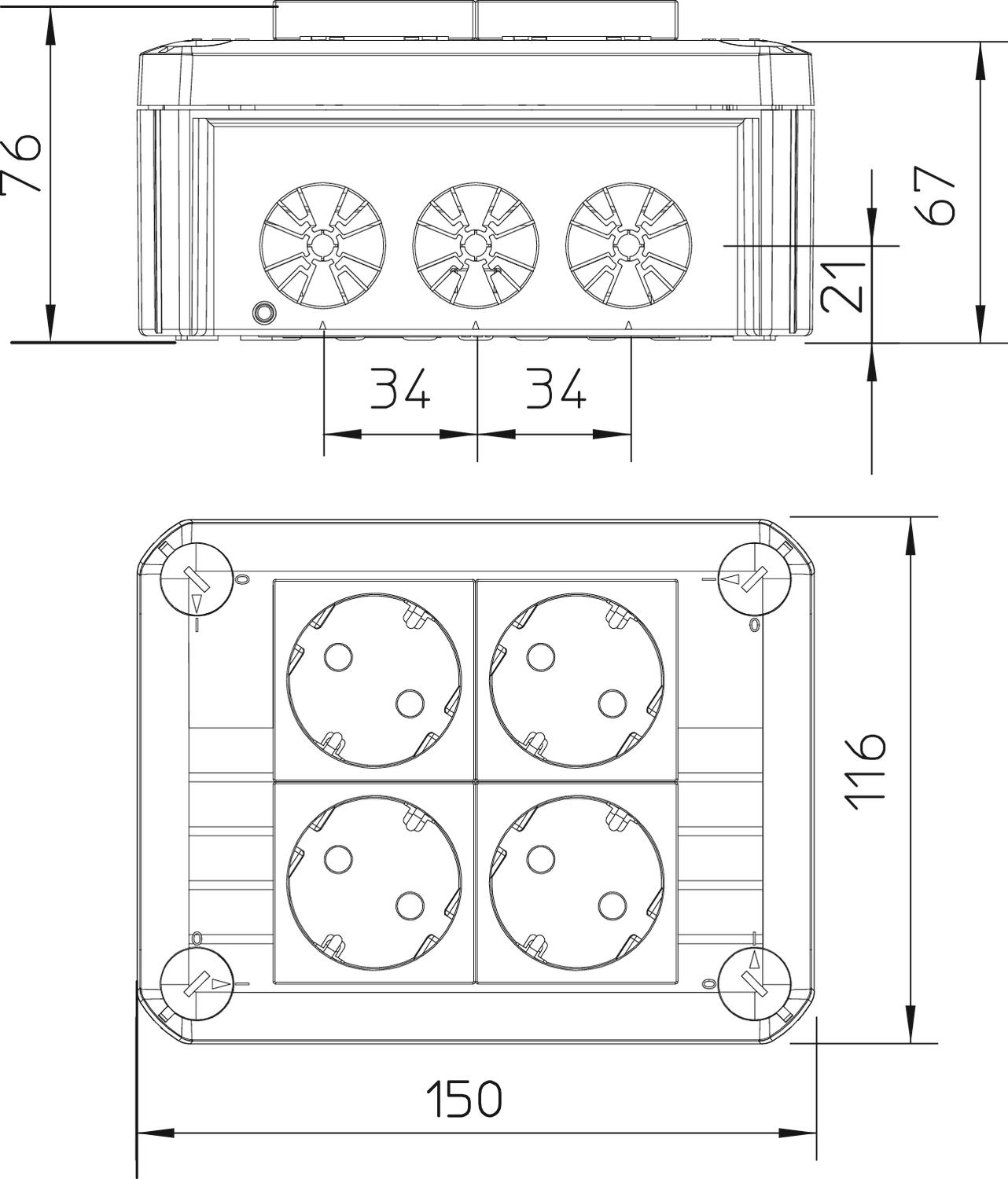

Binnenafmetingen: 136x102x57 mm

Technische gegevens

Technische gegevens

Aantal invoeren	10
Beschermingsgraad	IP 30
Binnenafmetingen	136x102x57 mm
Breedte	116 mm
CO₂-voetafdruk (GWP) van wieg tot poort	1,4799 kg CO₂e / 1 Stuk
Deksel	niet transparant
Dekselbevestiging	geschroefd
Dimensie	150x116x67
Explosieveilige uitvoering	nee
Functiebehoud	zonder
Halogeenvrij	ja
Hoogte	67 mm
Invoer achteraan	ja
Kabelinvoeren	10
Kleur	lichtgrijs; RAL 7035
Lengte	150 mm
Materiaal	Polypropyleen
Met afscherming	nee

Met deksel	ja
Nominale doorsnede min.	2,5 mm²
Nominale isolatiespanning Ui	500 V
Nominale spanning	500 V
Rijgbaar	ja
Soort doorvoer behuizing	Voorgeperst gat
Soort invoer	Kabel
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-5 °C
Type invoer	Trekontlastingsinvoeren voor direct doorsteken
Uitrusting	Overige
Verzegelbaar	ja
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C
Voor Ex-zone	zonder
voor Ex-zone gas	zonder
voor Ex-zone stof	zonder
Vorm	Rechthoekig
Weersbestendig	nee

Alle typen

Alle typen

Type	Binnenafmetingen	Aantal invoeren	Beschermingsgraad	Kleur	Art.nr.	Aantal	kl. VKE
T 100 4MSD WS	136x102x57 mm	10	IP 30	lichtgrijs; RAL 7035	2007825	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Montageplaat voor kabeldozen	SB BE	2006150	Stuks	10 Stuks
Stekerbare deksel, leeg	D01 L	2006040	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 2x3p WD	2006042	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 2x3p WD(1+1)	2006044	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 3x3p WD	2006046	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 4x3p WD	2006048	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 4x3p WD(2+2)	2006050	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 6x3p WD	2006058	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D01 6x3p WD(4+2)	2006060	Stuks	1 Stuks
Stekerbare deksel, leeg	D02 L	2006080	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 3x3p+1x4p WD	2006082	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 2x4p WD	2006084	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 2x5p WD	2006086	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 4x5p WD	2006088	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 4x5p DALI WD	2006094	Stuks	1 Stuks
Stekerbare deksel, uitgerust met DALI	D02 2x5p DALI WG	2006096	Stuks	1 Stuks
Stekerbare deksel, uitgerust met GST18	D02 3x5p DALI WD	2006098	Stuks	1 Stuks
Stekerbare deksel, uitgerust met Module 45 (WCD)	D03 2MSD WS	2006116	Stuks	1 Stuks
Kabeldoos T 100 MSD, 2 Module 45-contactdozen in de deksel, 1-polig	T 100 2MSD WS	2007821	Stuks	1 Stuks
Stekerbare deksel, leeg	D04 L	2006130	Stuks	1 Stuks
DATA-module, stekerbare deksel	SB DT1	2006180	Stuks	1 Stuks
DATA-module, stekerbare deksel	SB DT2	2006182	Stuks	1 Stuks
DATA-module, stekerbare deksel	SB DT3	2006184	Stuks	1 Stuks
DATA-module, stekerbare deksel	SB DT4	2006186	Stuks	1 Stuks
DATA-module, stekerbare deksel	SB DT5	2006188	Stuks	1 Stuks
Kabeldoos T100 onderbak	UT01+SB BE	2006010	Stuks	1 Stuks
Kabeldoos, T 100 met trekontlastingsinvoeren IP 31	T 100 ZE IP30	2007805	Stuks	1 Stuks
Scheidingsschot kabeldozen	SB TR	2006156	Stuks	5 Stuks
