Kabeldoos X06 met hoofleidingaftakklem
Art.nr. 2005304 | EAN 4012196585847
- Productbeschrijving
-

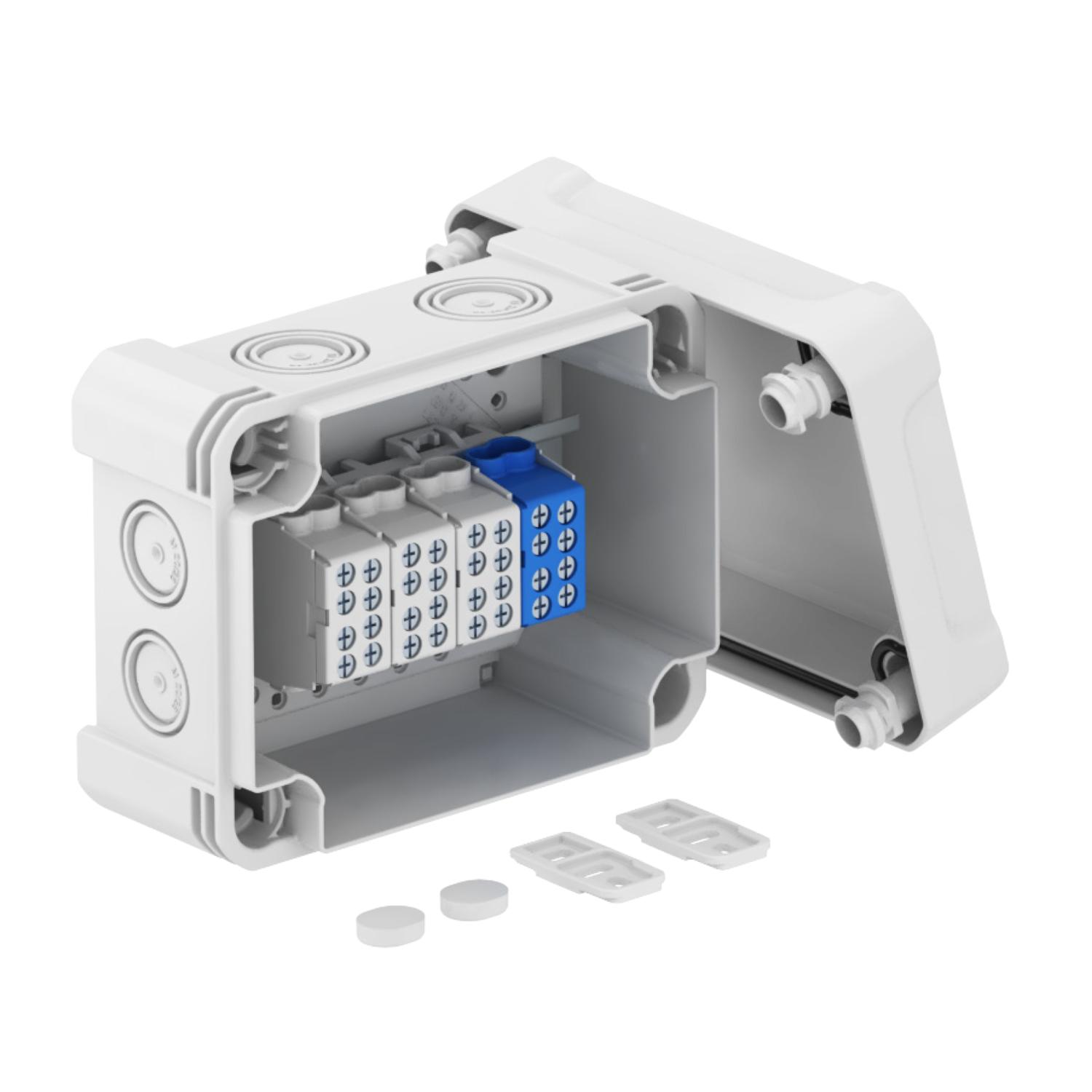

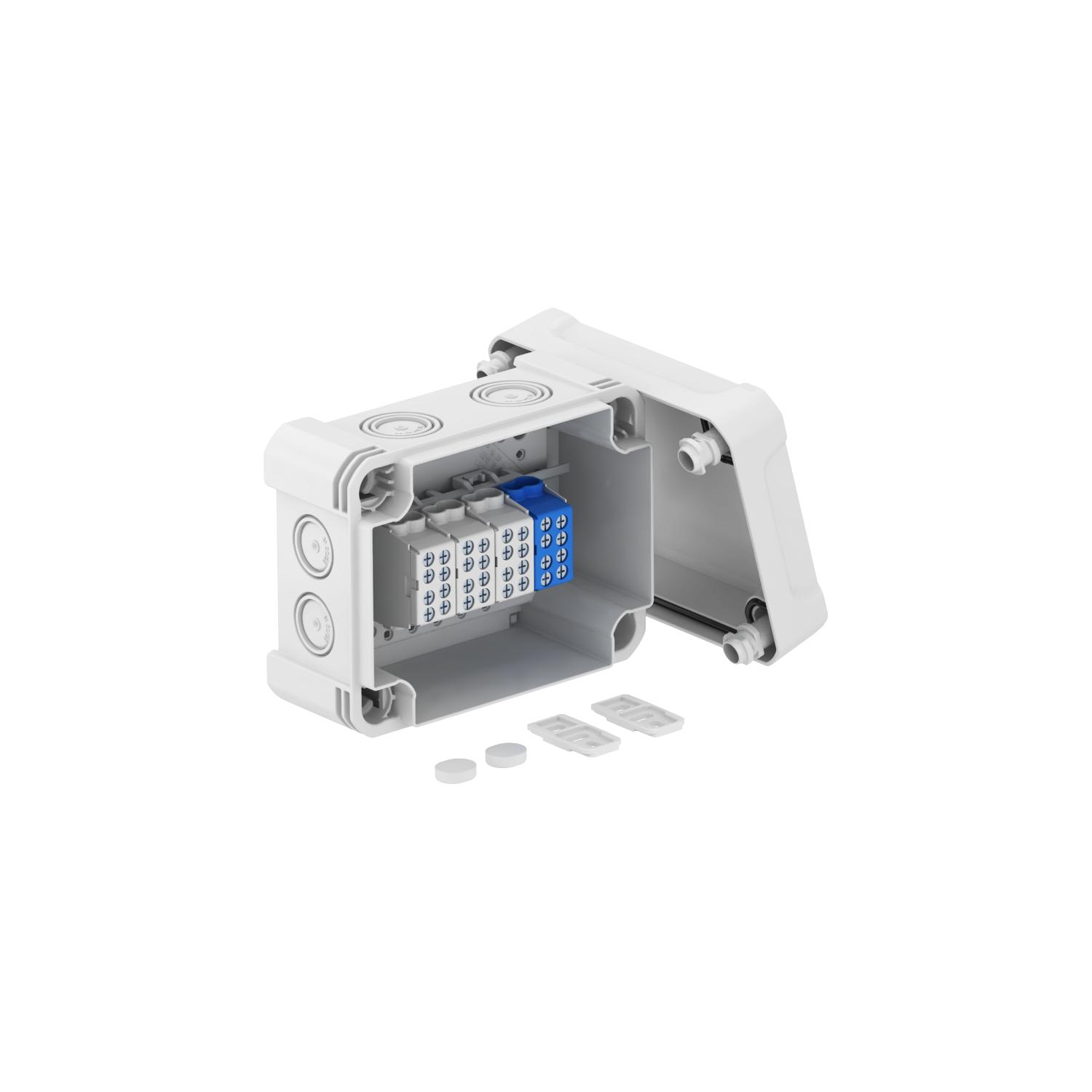

ProductbeschrijvingKabeldozen met klem voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Rechthoekig model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal. Inclusief 4-polige hoofdleidingaftakklem, elk met 2 x 25 mm² + 2 x 16 mm² geleideraansluitingsdoorsneden per pool.
Kabeldozen conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Er wordt extra een 4-polige hoofdleidingsaftakklem met 2 x 25 mm² + 2 x 16 mm² geleideraansluitingsdoorsneden per pool meegeleverd.
-
- Technische gegevens
-
Technische gegevens

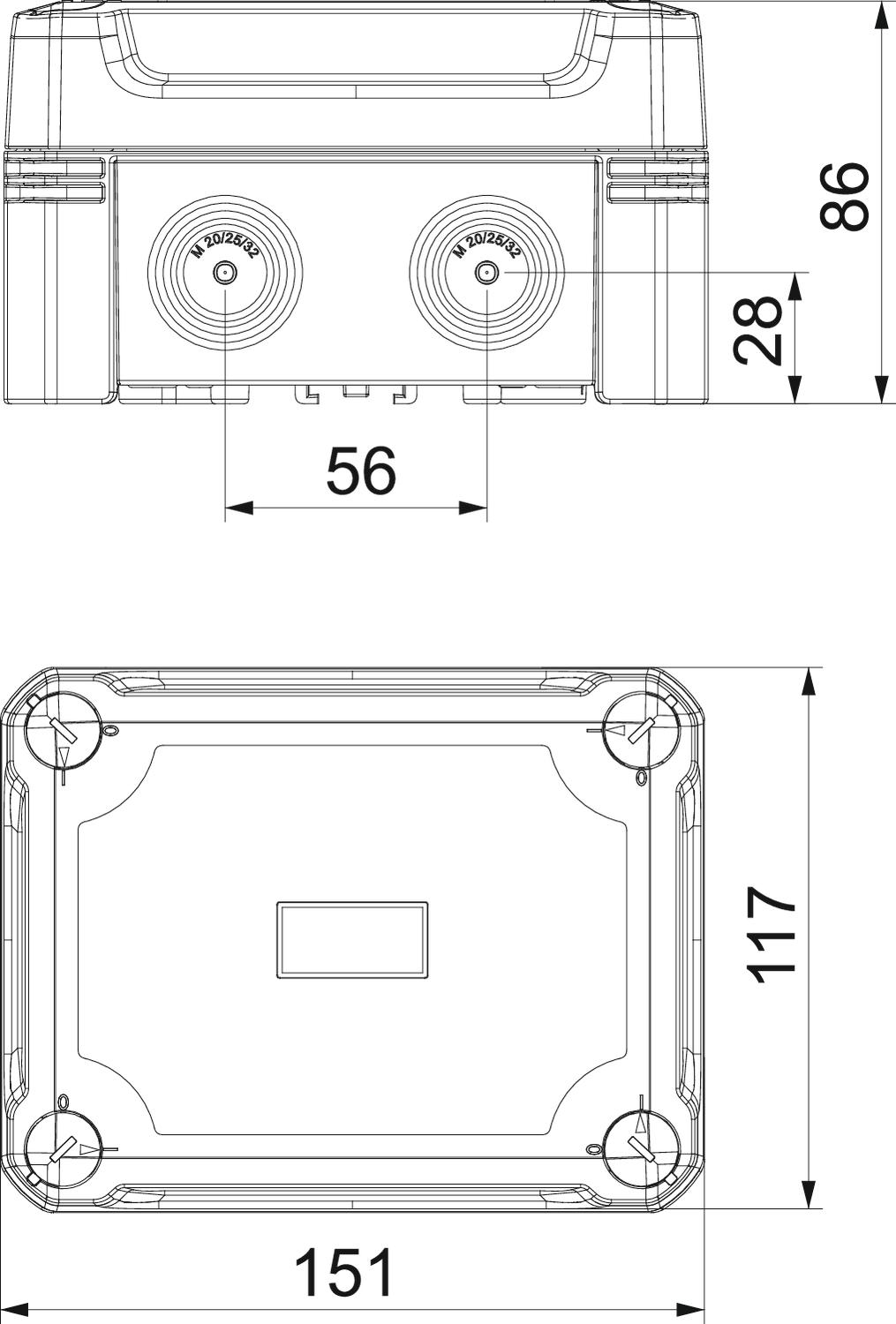

Aantal invoeren 8 Beschermingsgraad IP67 Beschermingsgraad IK-code IK09 Binnenafmetingen 137x105x68 mm Breedte 117 mm CO₂-voetafdruk (GWP) van wieg tot poort 1,4931 kg CO₂e / 1 Stuk Deksel niet transparant Dekselbevestiging geschroefd Dimensie 150x116x86 Explosieveilige uitvoering nee Glasvezelversterkt ja Halogeenvrij ja Hoogte 86 mm Invoer achteraan nee Kabelinvoeren 4 x Ø20/25, 4 x Ø20/25/32
Kleur lichtgrijs; RAL 7035 Lengte 151 mm Materiaal Polycarbonaat max. Aderdiameter 25 mm² Met afscherming nee Met deksel ja Montagetype Wand-/plafondmontage Nominale doorsnede max. 6 mm² Nominale doorsnede min. 2,5 mm² Nominale isolatiespanning Ui 750 V Nominale spanning 750 V Rijgbaar ja Slagvast ja Soort doorvoer behuizing Voorgeperst gat Soort invoer Deelmembraam afsnijdbaar Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Transparante deksel nee Uitrusting Klem Verzegelbaar ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Vorm Rechthoekig Weersbestendig ja - Alle typen
