Kabelgoot EKS 60 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

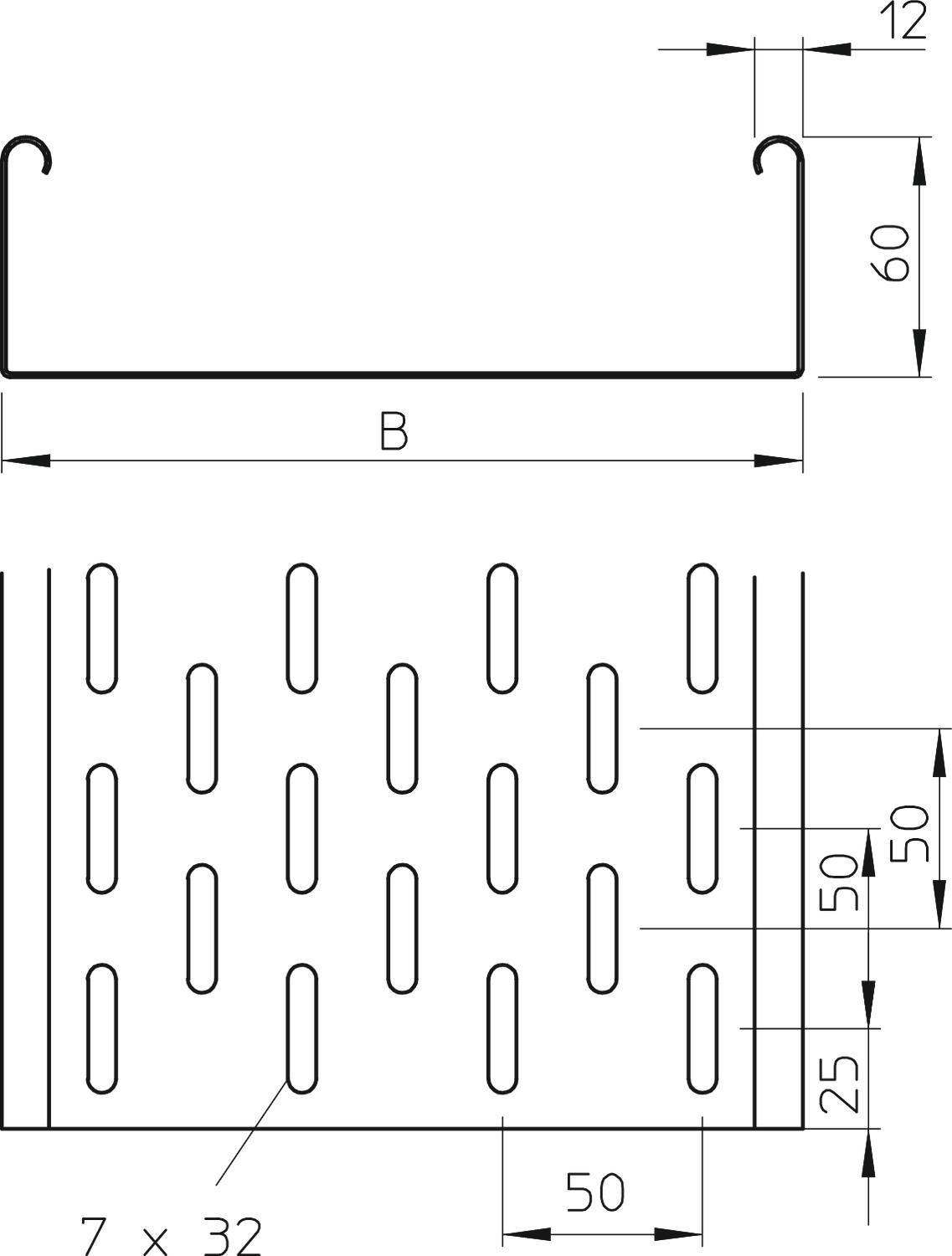

EKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 100
Belastingstesttype conform IEC 61537	Type II
Breedte	4 in
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	8,76 kg CO₂e / 1 Meter
Dimensie	60x100x3000
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm
Kleur	zink
Lengte	3000 mm
Lengte	118 ft
Maat B	100 mm
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	5800 mm²
Nuttige doorsnede	58 cm²
Oppervlak	bandverzinkt
Plaatdikte	0,1 in
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee

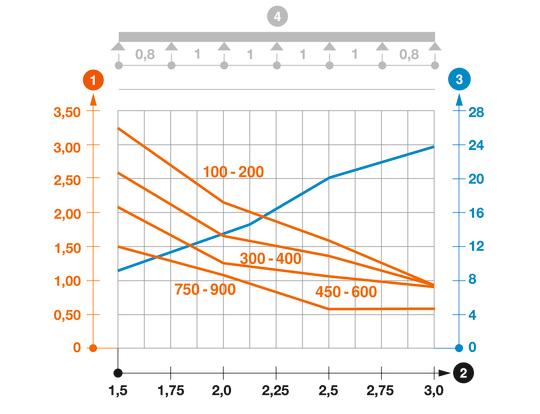

Steunafstand 1,5 m	3,3 kN/m
Steunafstand 2,0 m	2,2 kN/m
Steunafstand 2,5 m	1,6 kN/m
Steunafstand 3,0 m	0,95 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE

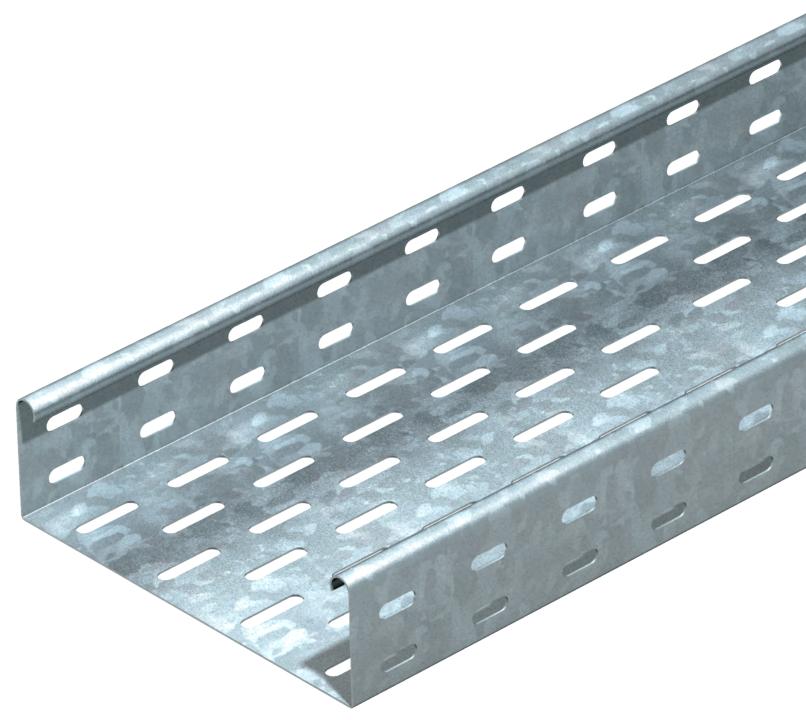

EKS 610 FS	3000 mm	100 mm	2 mm	nee	Staal	bandverzinkt	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	nee	Staal	bandverzinkt	6056229	m	3 m

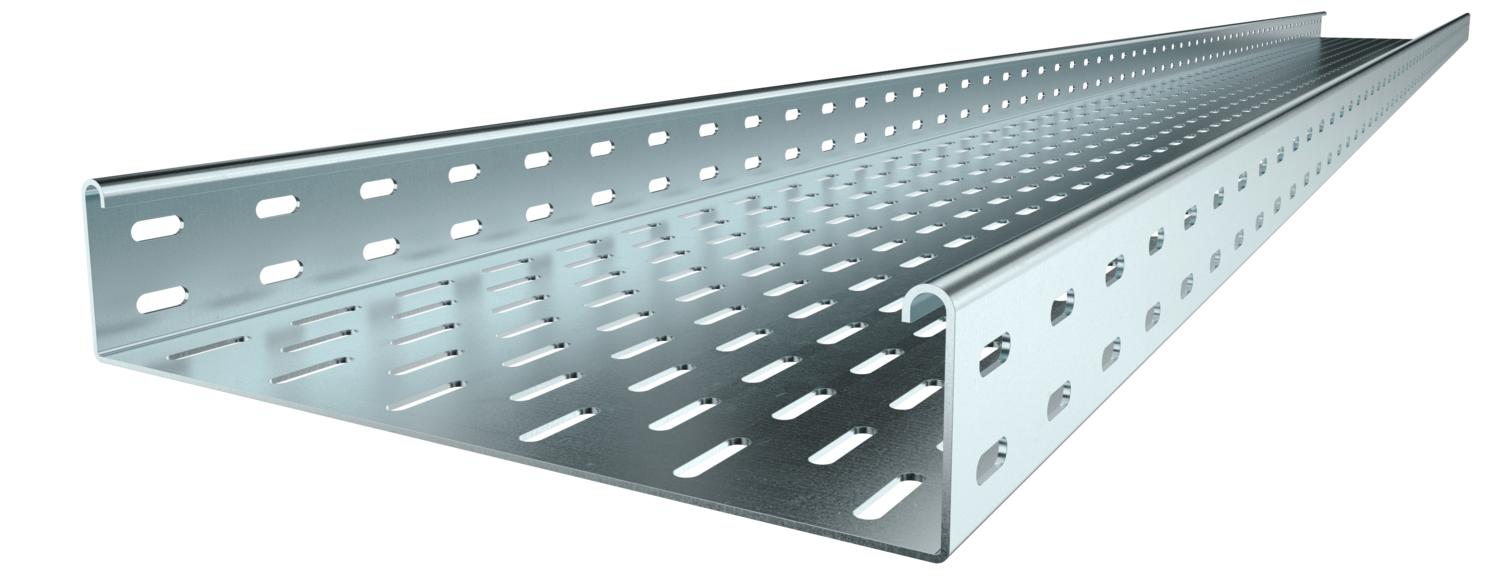

EKS 630 FS	3000 mm	300 mm	2 mm	nee	Staal	bandverzinkt	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	nee	Staal	bandverzinkt	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	nee	Staal	bandverzinkt	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	nee	Staal	bandverzinkt	6056628	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	RLVK 60 FS	6067093	Stuks	10 Stuks

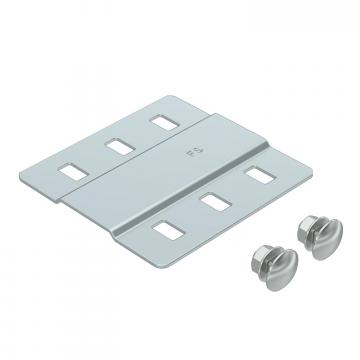

Voegplaat FS	SSLB 100 FS	7070205	Stuks	20 Stuks
45° bocht 60 FS	RB 45 610 FS	6036100	Stuks	1 Stuks
90°-bocht 60 FS	RB 90 610 FS	6036560	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 FS	RB W 610 FS	6037100	Stuks	1 Stuks
Aanbouw T-stuk 60 FS	RAA 610 FS	6042111	Stuks	1 Stuks
T-stuk 60 FS	RT 610 FS	6038100	Stuks	1 Stuks
Kruising 60 FS	RK 610 FS	7027311	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 100 FS	6052096	m	3 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
90° bocht 60 FS	RB 90 610 FS	6043216	Stuks	1 Stuks
