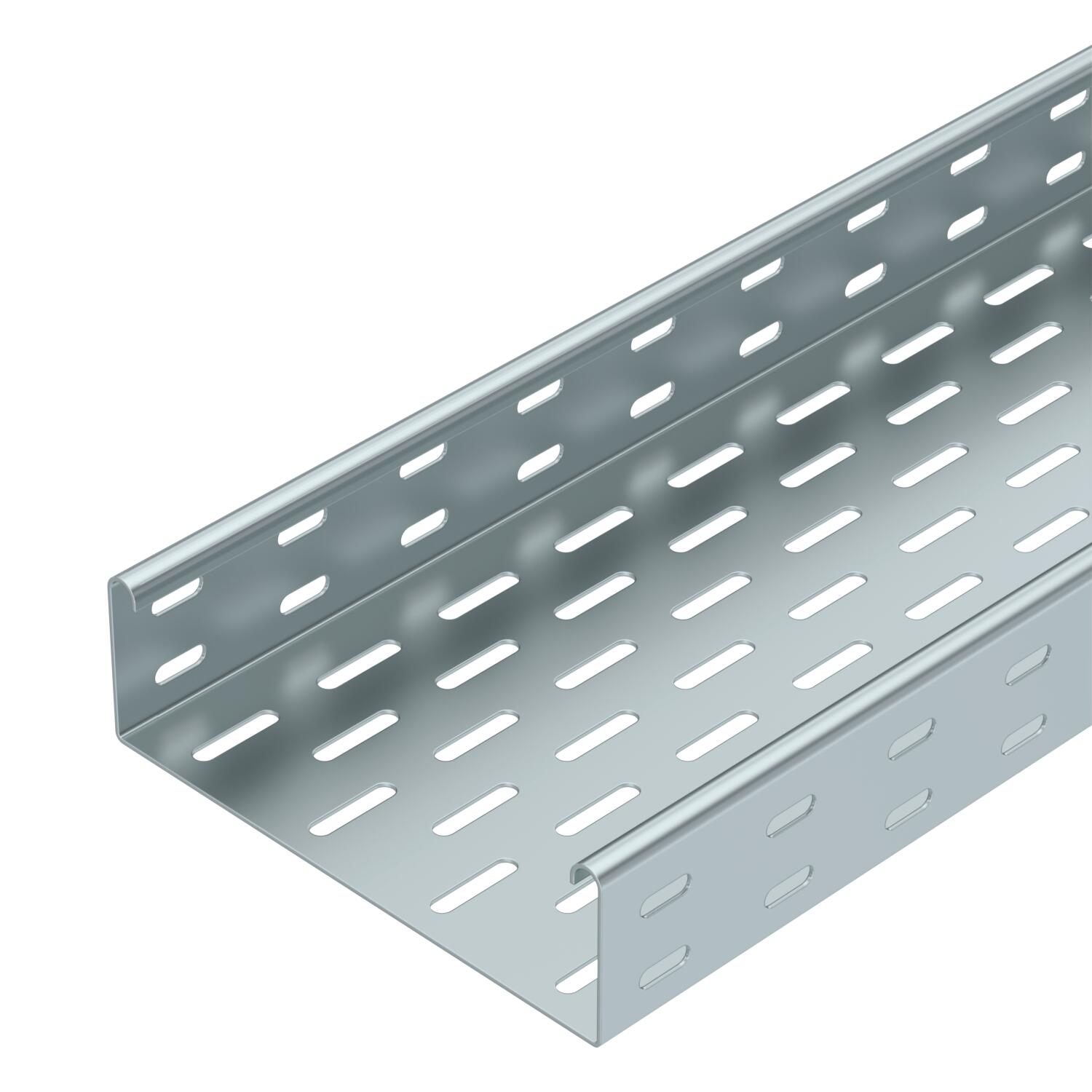

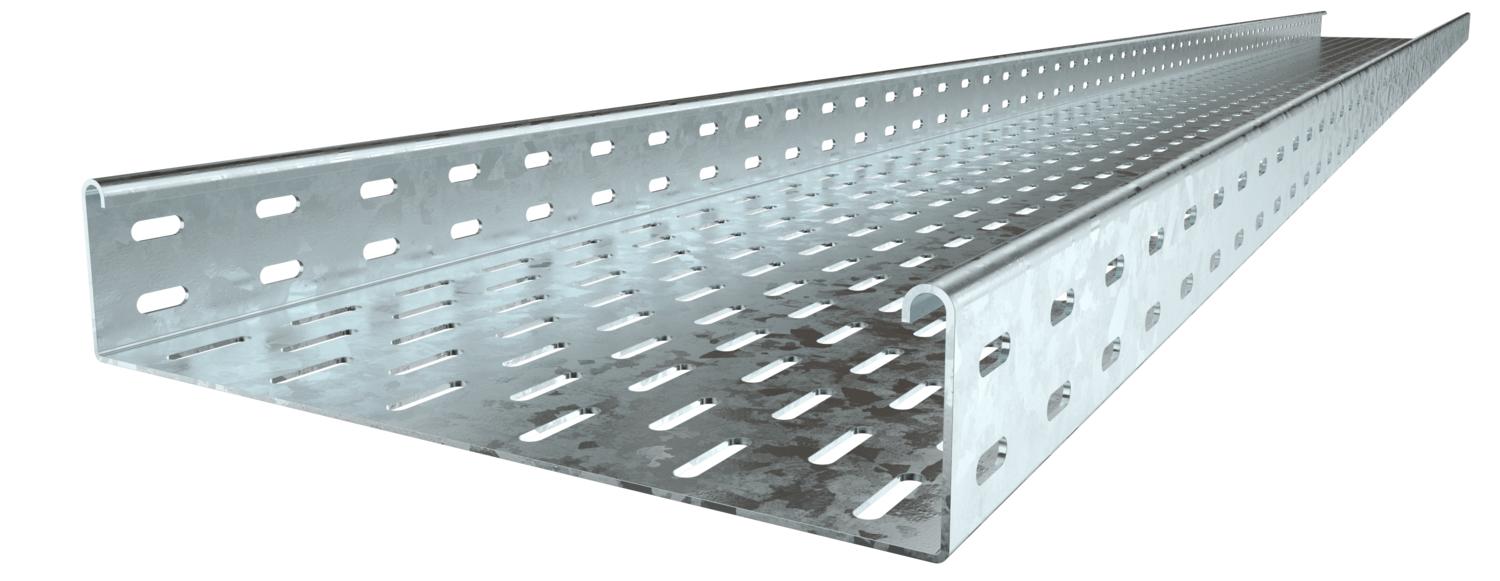

Kabelgoot EKS 60 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	thermisch verzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

EKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 100
Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
Breedte	4 in
CO₂-voetafdruk (GWP) van wieg tot poort	8,0684 kg CO₂e / 1 Meter
Dimensie	60x100x3000
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm
Kleur	zink
Lengte	3000 mm
Maat B	100 mm
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	5800 mm²
Nuttige doorsnede	58 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,1 in
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3,3 kN/m
Steunafstand 2,0 m	2,2 kN/m
Steunafstand 2,5 m	1,6 kN/m
Steunafstand 3,0 m	0,95 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
EKS 610 FT	3000 mm	100 mm	2 mm	nee	Staal	thermisch verzinkt	6056776	m	3 m
EKS 620 FT	3000 mm	200 mm	2 mm	nee	Staal	thermisch verzinkt	6056792	m	3 m
EKS 630 FT	3000 mm	300 mm	2 mm	nee	Staal	thermisch verzinkt	6056806	m	3 m
EKS 640 FT	3000 mm	400 mm	2 mm	nee	Staal	thermisch verzinkt	6056970	m	3 m
EKS 650 FT	3000 mm	500 mm	2 mm	nee	Staal	thermisch verzinkt	6056989	m	3 m
EKS 660 FT	3000 mm	600 mm	2 mm	nee	Staal	thermisch verzinkt	6056997	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 60 FT	6067603	Stuks	10 Stuks
Voegplaat DD	SSLB 100 DD	7070306	Stuks	20 Stuks
45° bocht 60 FT	RB 45 610 FT	6036130	Stuks	1 Stuks
Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m
90°-bocht 60 FT	RB 90 610 FT	6036590	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 FT	RB W 610 FT	6037120	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 610 FT	6042211	Stuks	1 Stuks
T-stuk 60 FT	RT 610 FT	6038130	Stuks	1 Stuks
Kruisstuk 60 FT	RK 610 FT	7027411	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	3 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
