Kabelgoot MKS-Magic® 110 FS 3050 | 400 | 110 | 1 | nee | zink | Staal | bandverzinkt

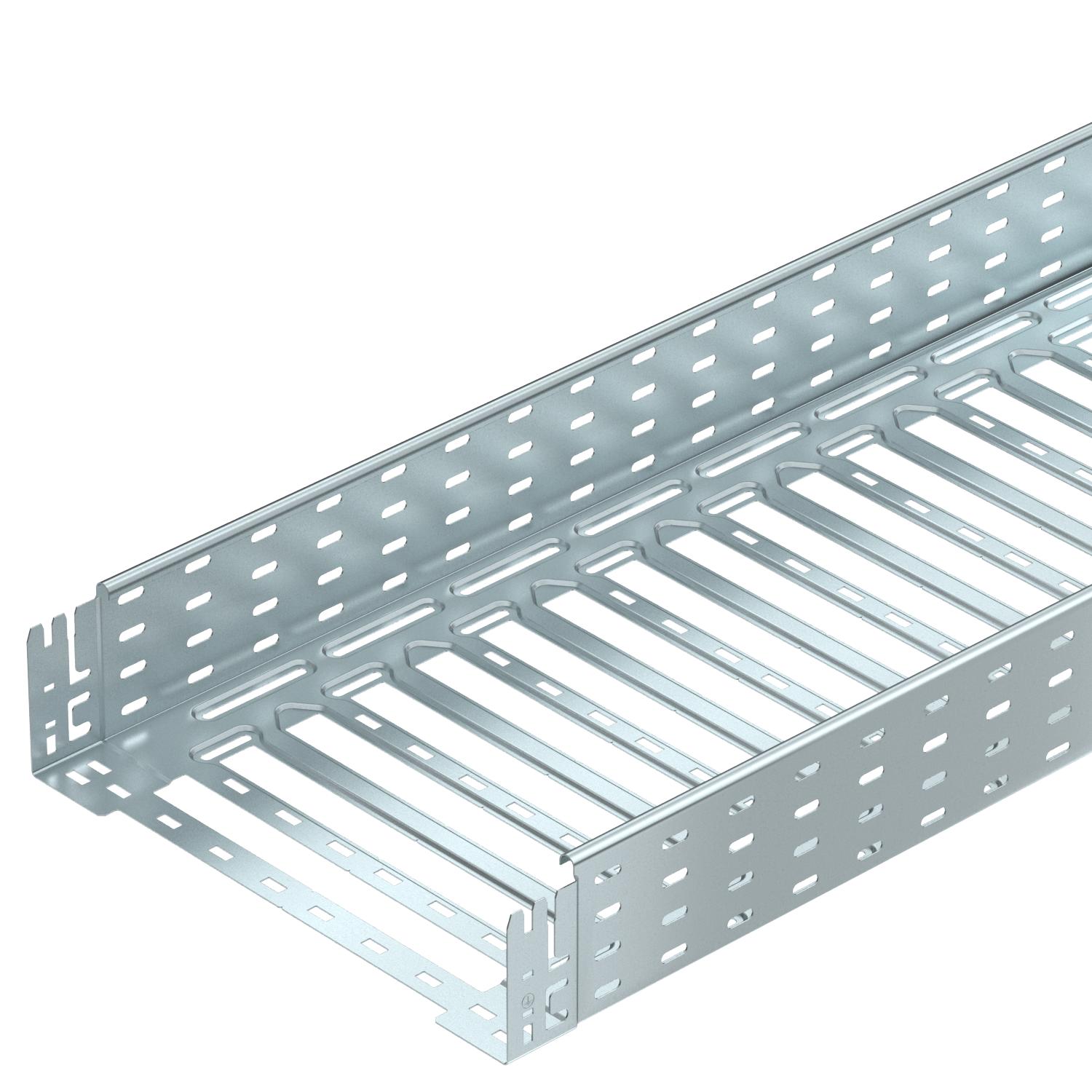

Kabelgoot MKS-Magic® 110 FS

Art.nr. 6059164 | EAN 4012195830986

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	110 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
CO₂-voetafdruk (GWP) van wieg tot poort	11,7096 kg CO₂e / 1 Meter
Dimensie	110x400x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3050 mm
Maat B	400 mm
Maat L	280 mm
Maat x	296 mm
Maat y	362 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-sterkteklasse	8A
Nuttige doorsnede	438 cm²
Nuttige doorsnede	43800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,8 kN/m
Steunafstand 2,0 m	1,3 kN/m
Steunafstand 2,5 m	0,93 kN/m
Steunafstand 3,0 m	0,7 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type MKSM 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nee	zink	Staal	bandverzinkt	6059168	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
45°-bocht 110 FS	RB 45 140 FS	6036306	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 140 FS	6036808	Stuks	1 Stuks
Bocht in hoek verstelbaar 110 FS	RB W 140 FS	6037308	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FS	RAA 140 FS	6042159	Stuks	1 Stuks
T-stuk 110 FS	RT 140 FS	6038308	Stuks	1 Stuks
Kruising 110 FS	RK 140 FS	7027357	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	3 m
