Kabelgoot MKS-Magic® 60 FS 3050 | 200 | 60 | 1 | nee | zink | Staal | bandverzinkt

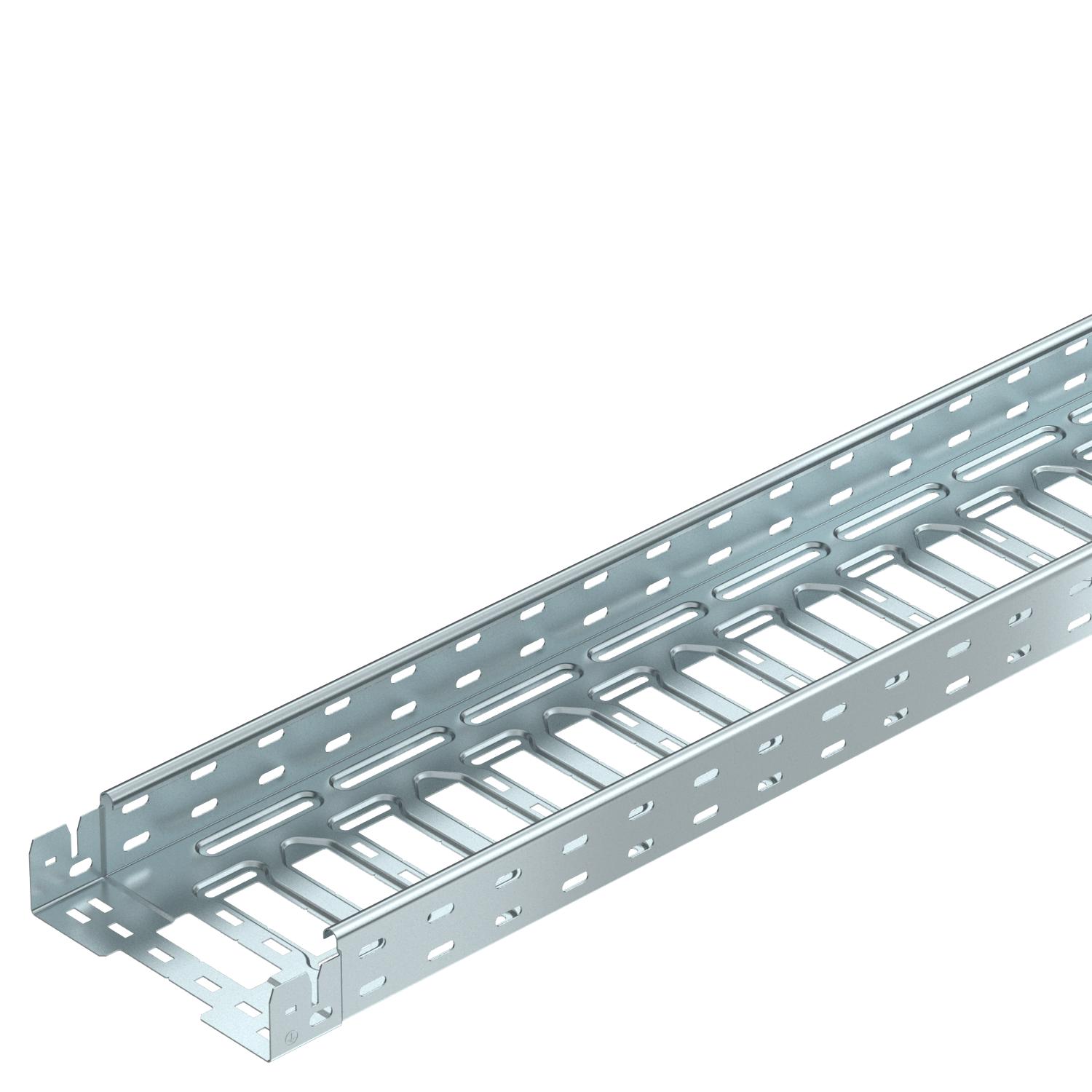

Kabelgoot MKS-Magic® 60 FS

Art.nr. 6059004 | EAN 4012195829942

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	6,2771 kg CO₂e / 1 Meter
Dimensie	60x200x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	60 mm
Kleur	zink
Lengte	3050 mm
Maat B	200 mm
Maat L	80 mm
Maat x	96 mm
Maat y	162 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-sterkteklasse	8A
Nuttige doorsnede	118 cm²
Nuttige doorsnede	11800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 2,0 m	1,1 kN/m
Steunafstand 2,5 m	0,7 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

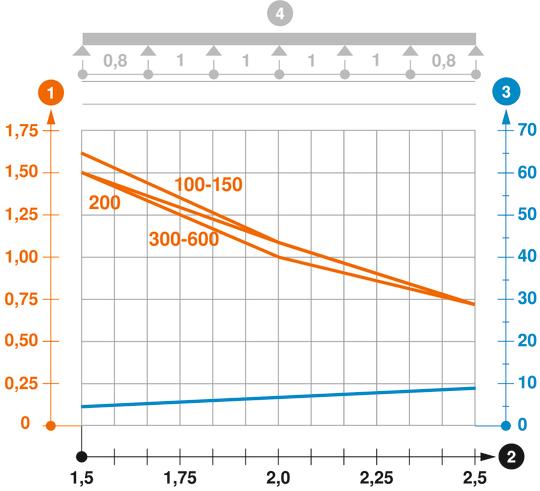

Belastingsdiagram kabelgoot type MKSM 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059004	m	3 m

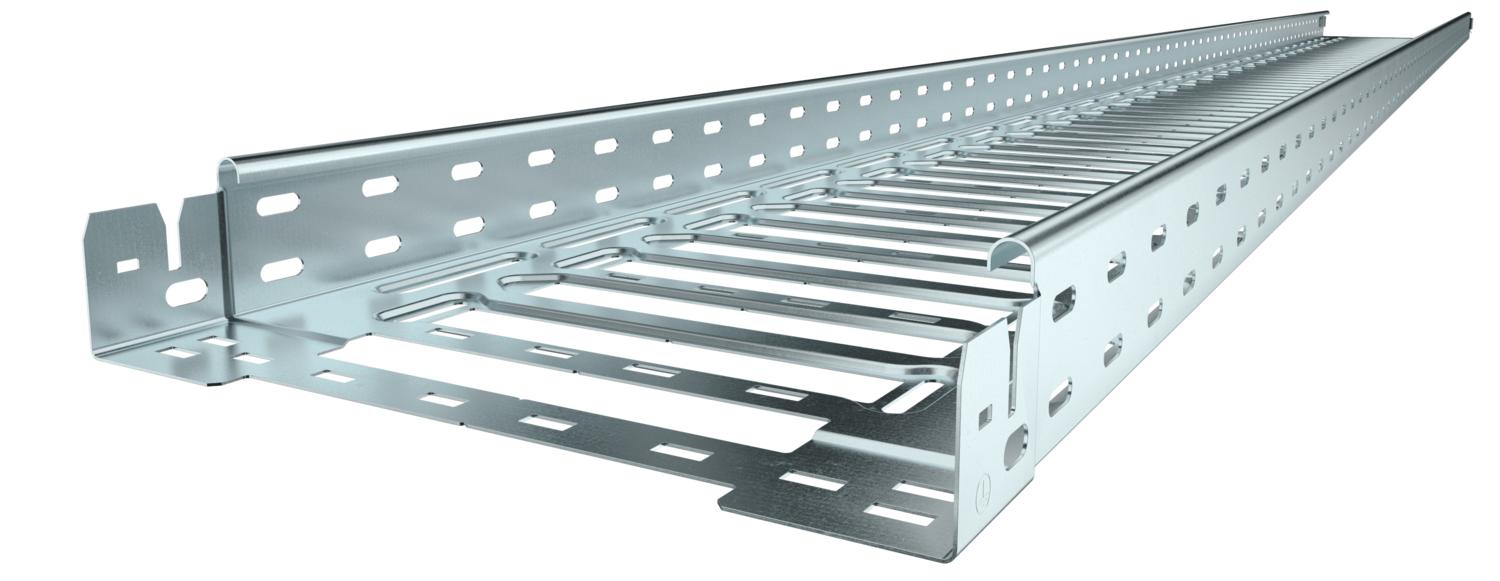

MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nee	zink	Staal	bandverzinkt	6059012	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

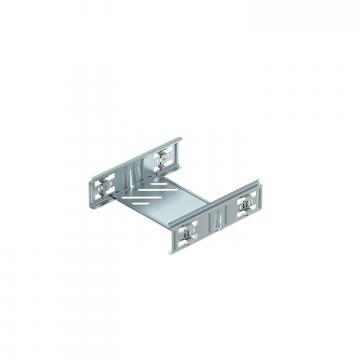

Koppelplaatset Magic FS	KTSMV 620 FS	6068918	Stuks	1 Stuks

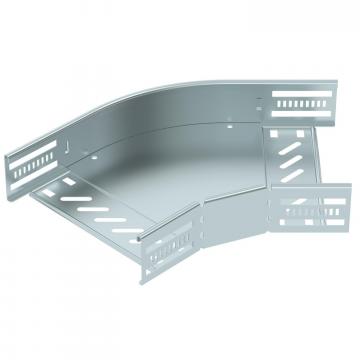

45° bocht 60 FS	RB 45 620 FS	6036104	Stuks	1 Stuks

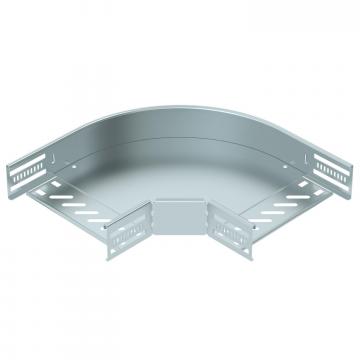

90°-bocht 60 FS	RB 90 620 FS	6036564	Stuks	1 Stuks

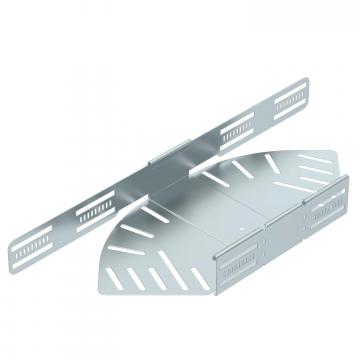

Bocht in hoek verstelbaar 60 FS	RB W 620 FS	6037104	Stuks	1 Stuks

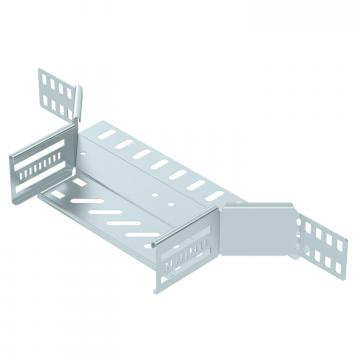

Aanbouw T-stuk 60 FS	RAA 620 FS	6042115	Stuks	1 Stuks

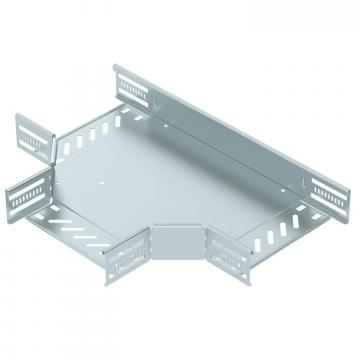

T-stuk 60 FS	RT 620 FS	6038104	Stuks	1 Stuks

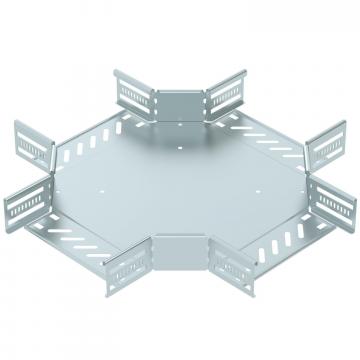

Kruising 60 FS	RK 620 FS	7027313	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	3 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m

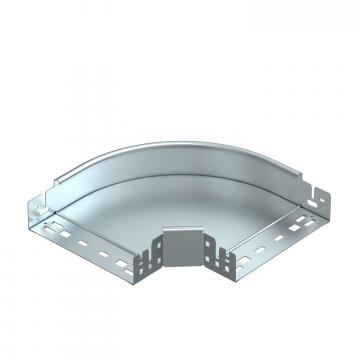

90° bocht Magic 60 FS	RBM 90 620 FS	6041134	Stuks	1 Stuks
