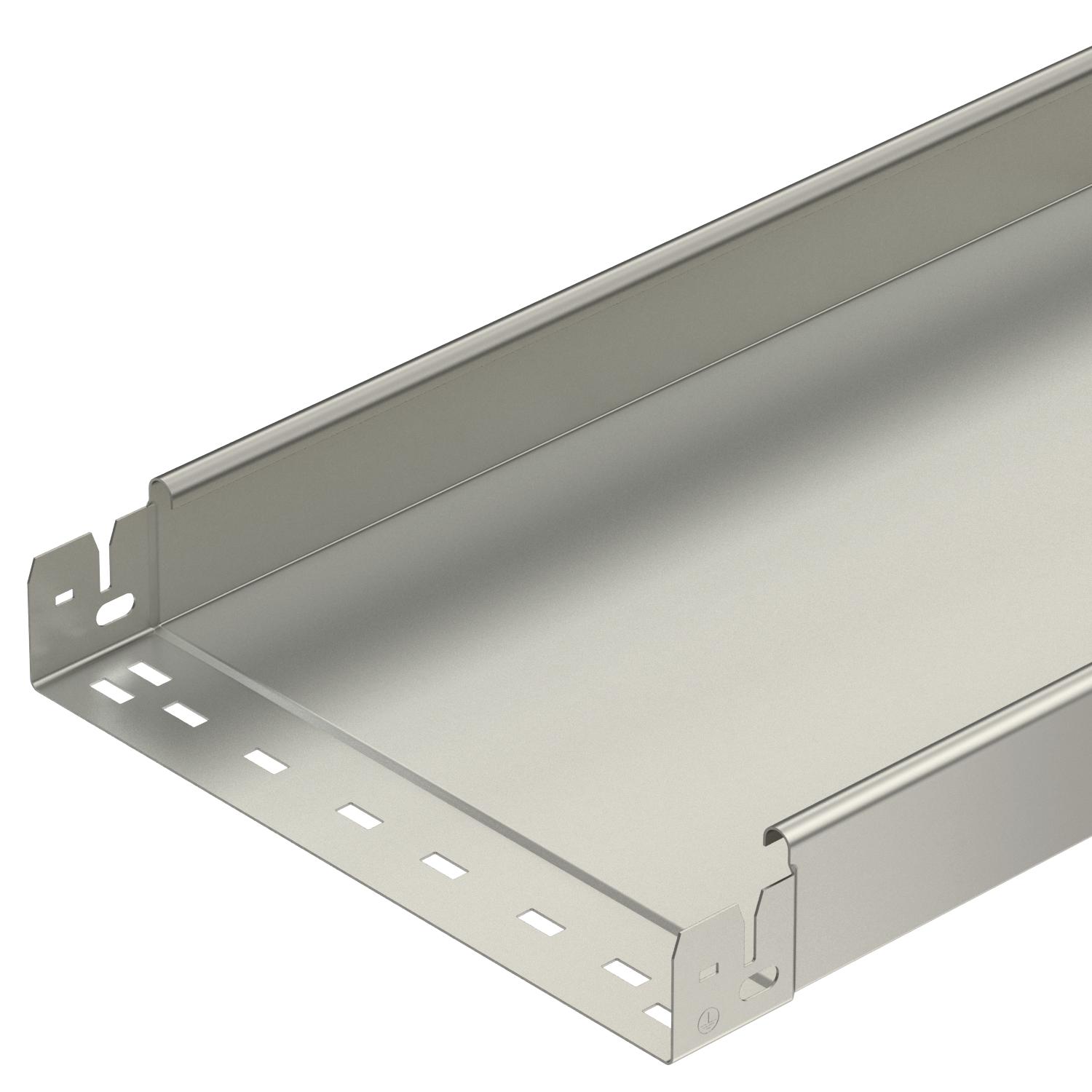

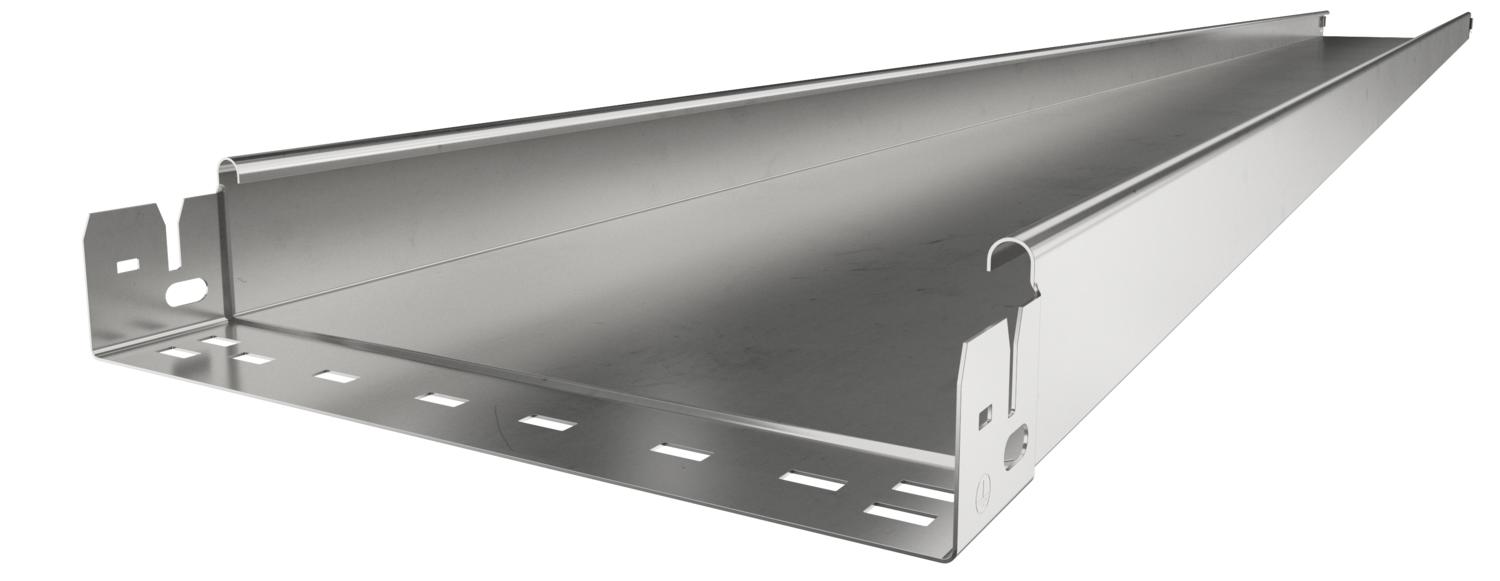

Kabelgoot MKS-Magic® 60 ongeperforeerd A2
Art.nr. 6059265 | EAN 4012195831488
- Productbeschrijving
-
ProductbeschrijvingOngeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
-
- Technische gegevens
-
Technische gegevens

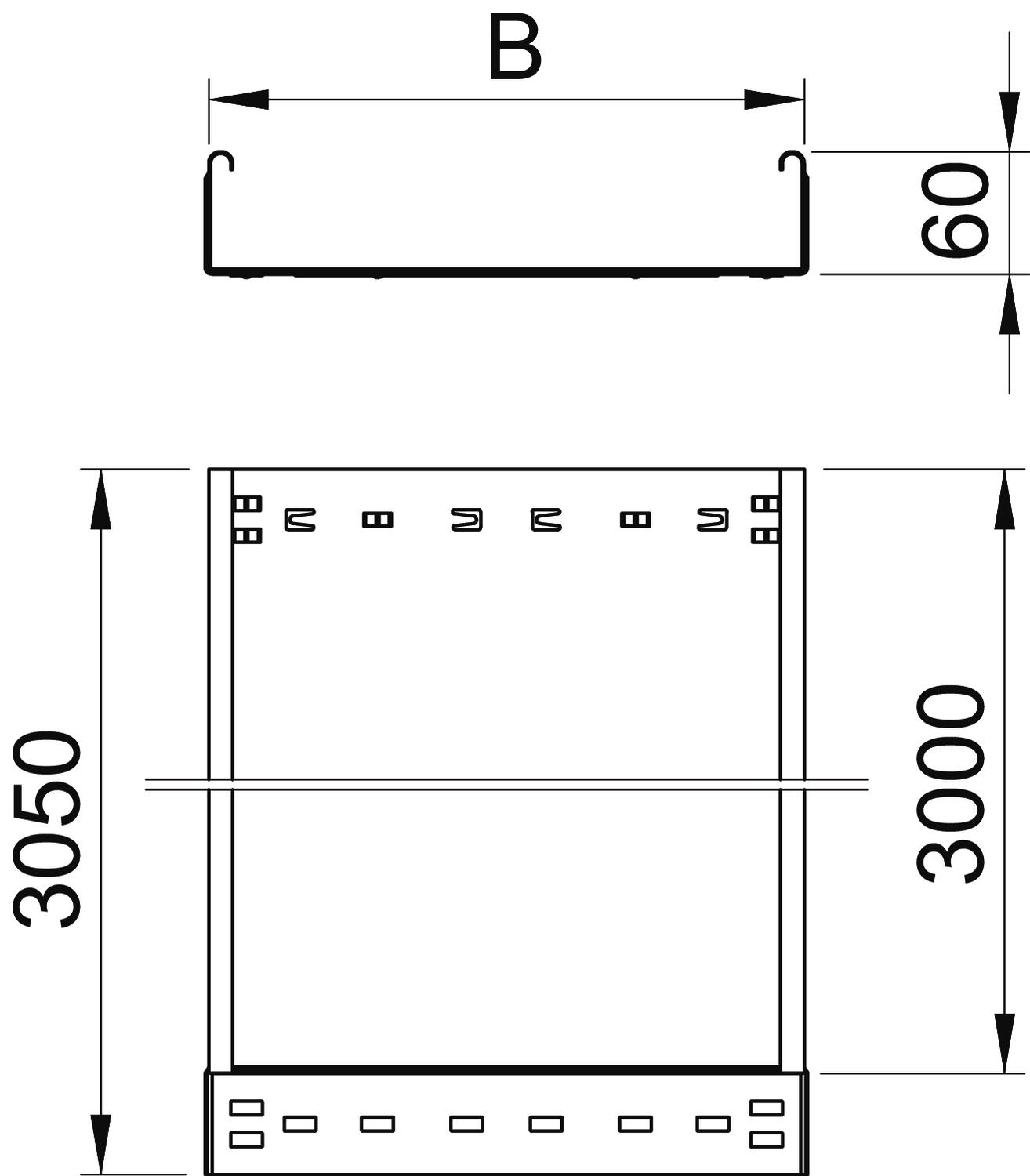

Belastingstesttype conform IEC 61537 Type II Breedte 100 mm CO₂-voetafdruk (GWP) van wieg tot poort 10,1679 kg CO₂e / 1 Meter Dimensie 60x100x3050 Effectieve lengte 3000 mm Functiebehoud nee Hoogte 60 mm Kleur roestvrij staal Lengte 3050 mm Maat B 100 mm Materiaal Roestvast staal 1.4301 Met bovenstuk nee Montagegat in bodem nee NATO Gatenpatroon nee Nuttige doorsnede 58 cm² Nuttige doorsnede 5800 mm² Oppervlak blank, nabehandeld Plaatdikte 1 mm Roestvast staal, gebeitst nee Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie nee Technische gegevens
Belastingsdiagram kabelgoot type MKSMU 60
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
