Kabelgoot MKS-Magic® 85 FS 3050 | 600 | 85 | 1 | nee | zink | Staal | bandverzinkt

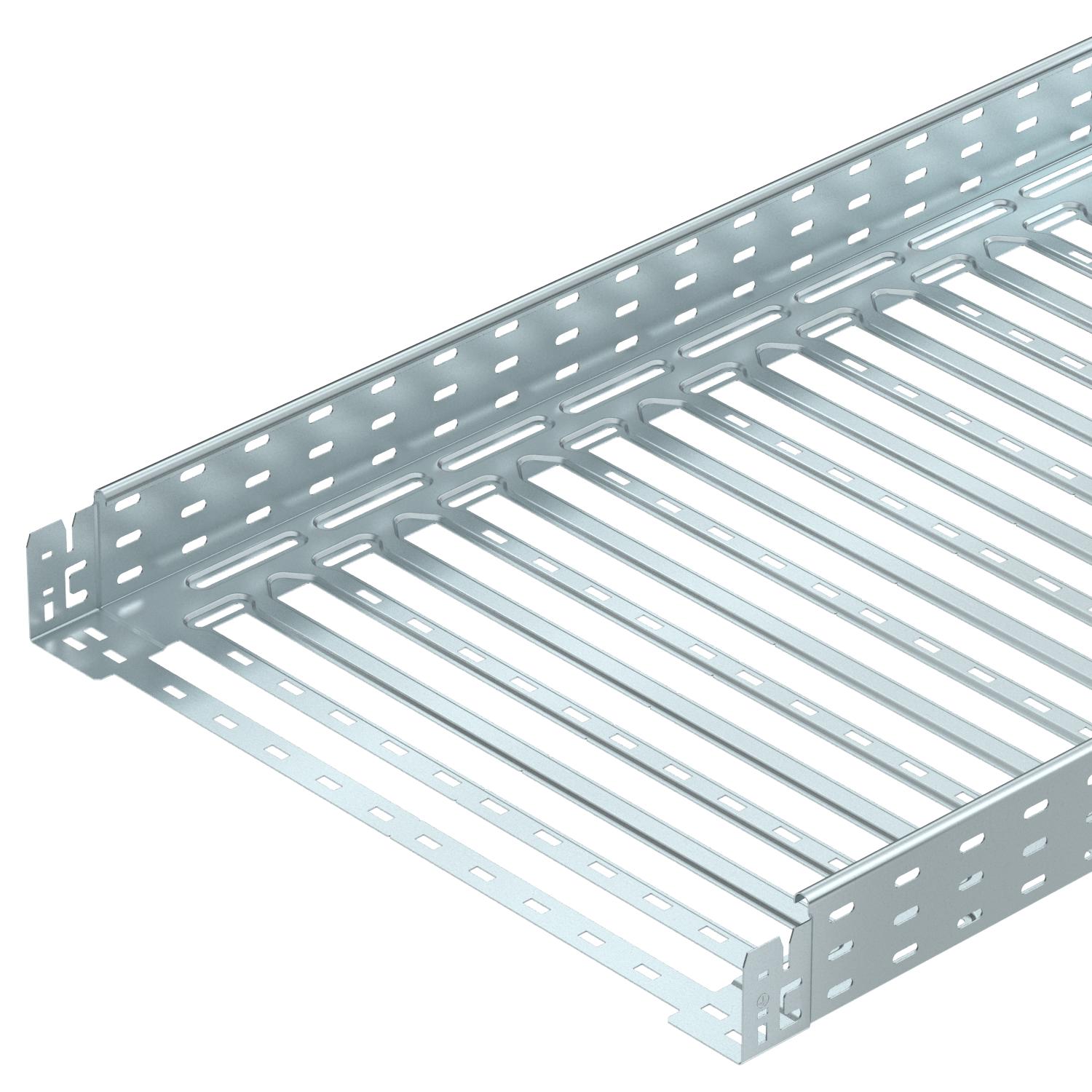

Kabelgoot MKS-Magic® 85 FS

Art.nr. 6059092 | EAN 4012195830405

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	85 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	600 mm
CO₂-voetafdruk (GWP) van wieg tot poort	14,4298 kg CO₂e / 1 Meter
Dimensie	85x600x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	85 mm
Kleur	zink
Lengte	3050 mm
Maat B	600 mm
Maat L	480 mm
Maat x	496 mm
Maat y	562 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-sterkteklasse	8A
Nuttige doorsnede	50800 mm²
Nuttige doorsnede	508 cm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,4 kN/m
Steunafstand 2,0 m	1,1 kN/m
Steunafstand 2,5 m	0,85 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type MKSM 85

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	nee	zink	Staal	bandverzinkt	6059092	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
45°-bocht 85 FS	RB 45 860 FS	6036210	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 860 FS	6036710	Stuks	1 Stuks
Bocht in hoek verstelbaar 85 FS	RB W 860 FS	6037210	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 860 FS	6042143	Stuks	1 Stuks
T-stuk 85 FS	RT 860 FS	6038220	Stuks	1 Stuks
Kruising 85 FS	RK 860 FS	7027341	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 600 FS	6052606	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
