Let op: Dit artikel is een uitloopartikel.

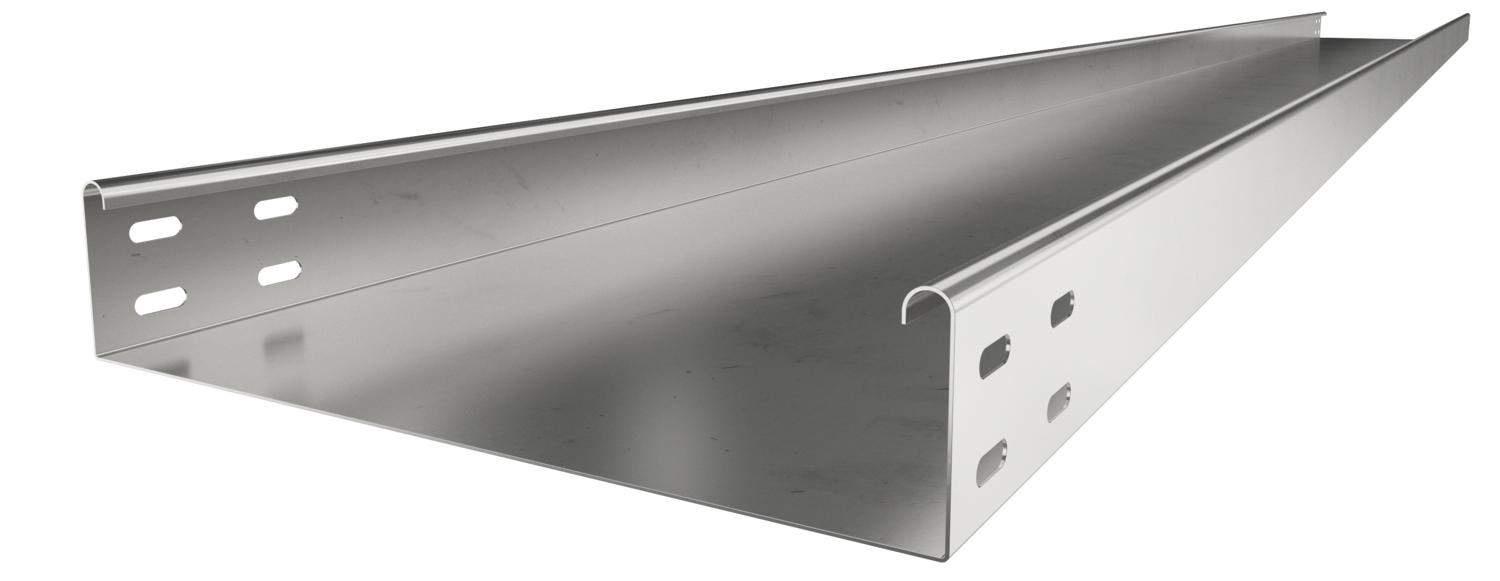

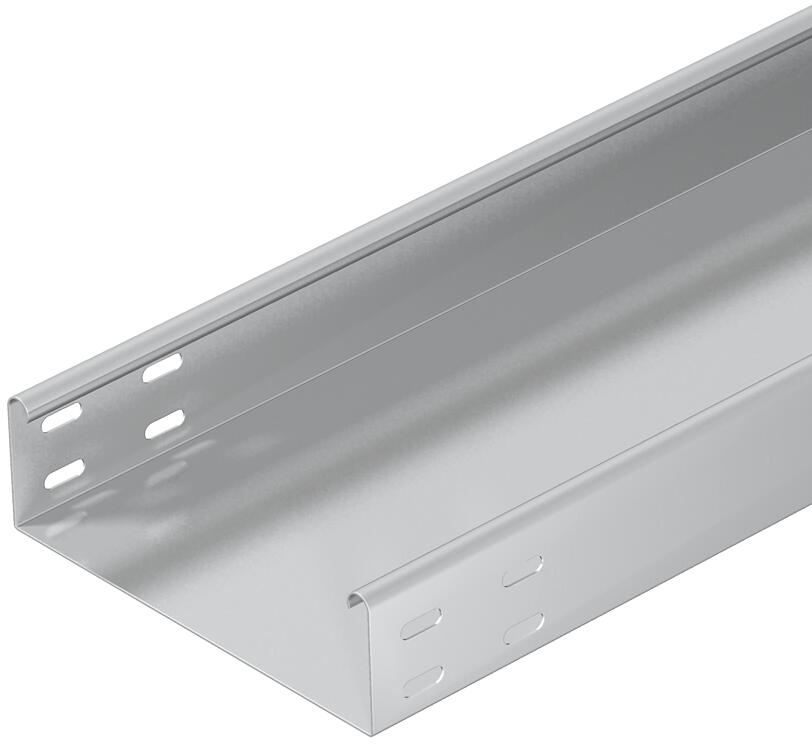

Kabelgoot MKSU 60 A2
Art.nr. 6063861 | EAN 4012196064212
- Productbeschrijving
-
ProductbeschrijvingMKSU 60 = kabelgootsysteem, niet-geperforeerd, met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 60 x 500 Belastingstesttype conform IEC 61537 Type II Breedte 20 in Breedte 500 mm CO₂-voetafdruk (GWP) van wieg tot poort 25,0267 kg CO₂e / 1 Meter Dimensie 60x500x3000 Functiebehoud nee Hoogte 60 mm Hoogte 2 in Lengte 3000 mm Lengte 10 ft Maat B 500 mm Materiaal Roestvast staal 1.4301 Met bovenstuk nee Montagegat in bodem nee NATO Gatenpatroon nee Nuttige doorsnede 298 cm² Nuttige doorsnede 29800 mm² Oppervlak blank, nabehandeld Plaatdikte 1 mm Plaatdikte 0,04 in Roestvast staal, gebeitst nee Steunafstand 1,5 m 1,5 kN/m Steunafstand 1,75 m 1,25 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie nee Technische gegevens
Belastingsdiagram kabelgoot type MKSU 60 VA
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2
RLVK 60 A2 6067654 10 Stuks
Deksel met draaigrendel A2
DRL 500 A2 6052959 3 m
Voegplaat A2
SSLB 500 A2 7070373 20 Stuks - Downloads
-
