Kabelgoot MKSU 60 FT 3000 | 100 | 1 | nee | Staal | thermisch verzinkt

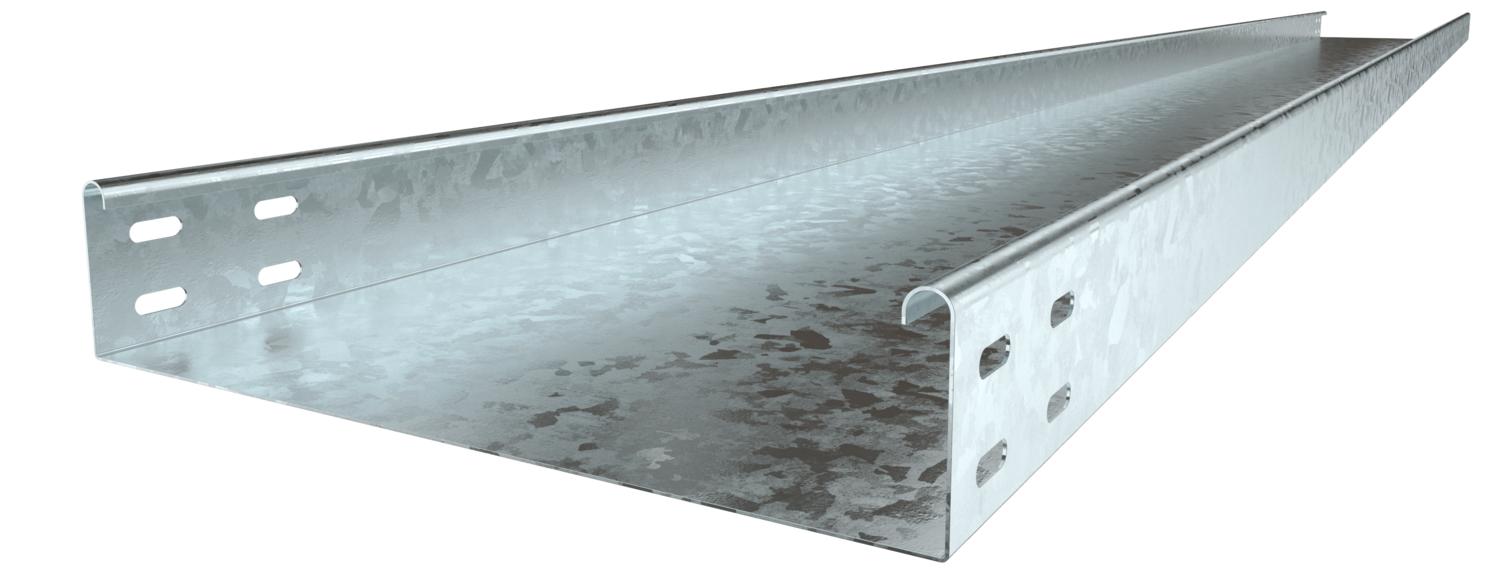

Kabelgoot MKSU 60 FT

Art.nr. 6064302 | EAN 4012196396795

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	thermisch verzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

MKSU 60 = Middelzwaar KabelgootSysteem, niet-geperforeerd ('Ungelocht'), met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
Breedte	4 in
CO₂-voetafdruk (GWP) van wieg tot poort	4,64 kg CO₂e / 1 Meter
Dimensie	60x100x3000
Functiebehoud	nee
Hoogte	60 mm
Hoogte	2 in
Kleur	zink
Lengte	3000 mm
Lengte	10 ft
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	58 cm²
Nuttige doorsnede	5800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 1,75 m	1,25 kN/m
Steunafstand 2,0 m	1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

Belastingsdiagram kabelgoot type MKSU 60 FS FT

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSU 610 FT	3000 mm	100 mm	1 mm	nee	Staal	thermisch verzinkt	6064302	m	3 m
MKSU 615 FT	3000 mm	150 mm	1 mm	nee	Staal	thermisch verzinkt	6064319	m	3 m
MKSU 620 FT	3000 mm	200 mm	1 mm	nee	Staal	thermisch verzinkt	6064345	m	3 m
MKSU 630 FT	3000 mm	300 mm	1 mm	nee	Staal	thermisch verzinkt	6064396	m	3 m
MKSU 640 FT	3000 mm	400 mm	1 mm	nee	Staal	thermisch verzinkt	6064426	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 60 FT	6067603	Stuks	10 Stuks
Voegplaat DD	SSLB 100 DD	7070306	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	3 m
45° bocht 60 FT	RB 45 610 FT	6036130	Stuks	1 Stuks
90°-bocht 60 FT	RB 90 610 FT	6036590	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 FT	RB W 610 FT	6037120	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 610 FT	6042211	Stuks	1 Stuks
T-stuk 60 FT	RT 610 FT	6038130	Stuks	1 Stuks
Kruisstuk 60 FT	RK 610 FT	7027411	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	3 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
