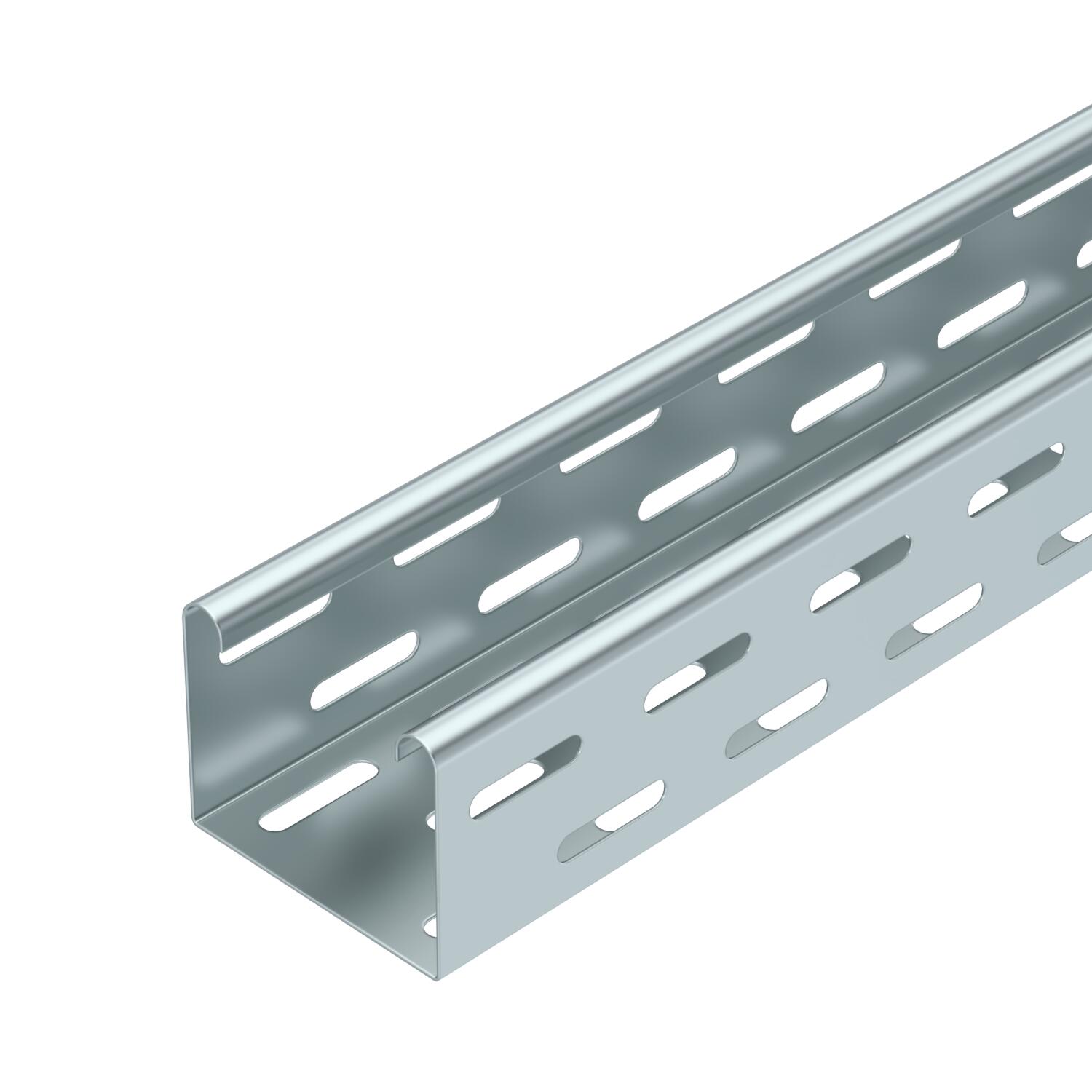

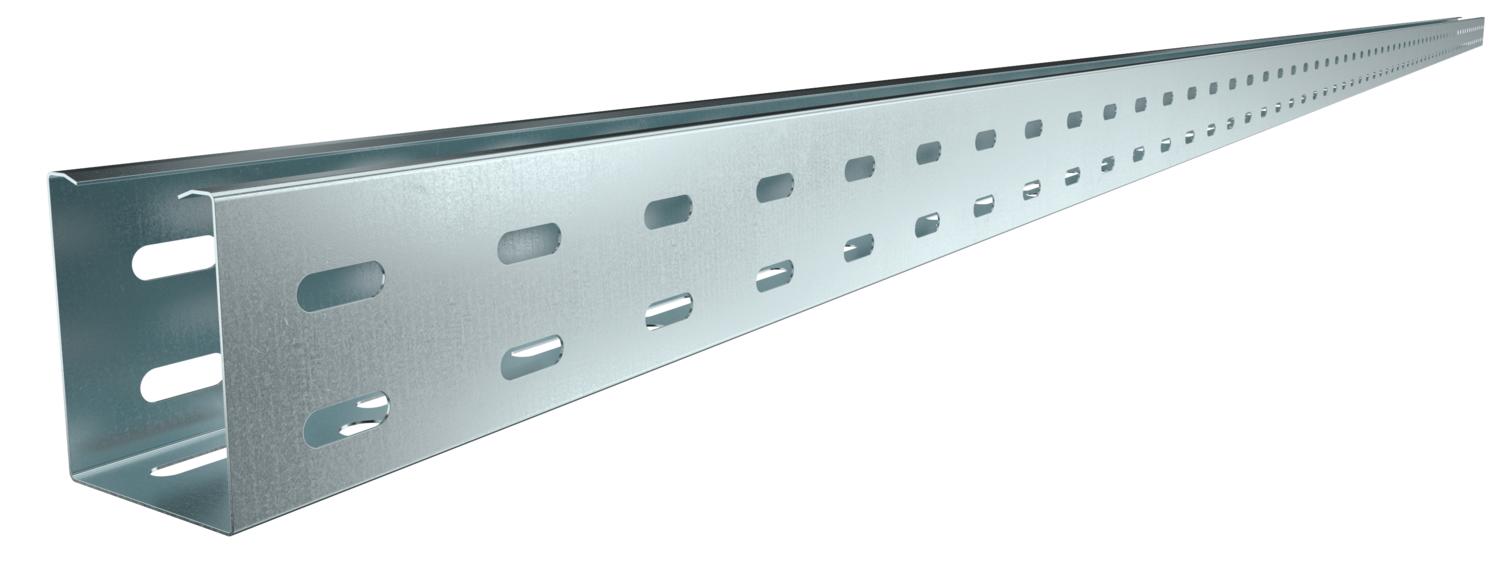

Kabelgoot RKS 60 FS geperforeerd, zonder bodemkraal
Art.nr. 6055893 | EAN 4012196388691
- Productbeschrijving
-
ProductbeschrijvingRKS 60 = Rationeel kabelgootsysteem met een hoogte van 60 mm (niet-geribde bodemplaat).
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 60 x 75 Belastingstesttype conform IEC 61537 Type II Bodemperforatie 1 Breedte 3 in Breedte 75 mm CO₂-voetafdruk (GWP) van wieg tot poort 3,0579 kg CO₂e / 1 Meter Dimensie 60x75x3000 Functiebehoud nee Hoogte 2 in Hoogte 60 mm Kleur zink Lengte 10 ft Lengte 3000 mm Maat B 75 mm Maat L 3000 mm Materiaal Staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 4200 mm² Nuttige doorsnede 42 cm² Oppervlak bandverzinkt Plaatdikte 0,03 in Plaatdikte 0,75 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 1,3 kN/m Steunafstand 1,5 m 0,65 kN/m Steunafstand 2,0 m 0,4 kN/m Steunafstand 2,5 m 0,25 kN/m Steunafstand 3,0 m 0,15 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type RKS 60
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS
RLVK 60 FS 6067093 10 Stuks

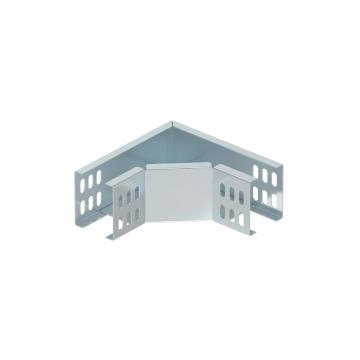

90°-bocht 60 FS
RB 90 605 FS 7124430 1 Stuks
Scheidingsschot 60 FS
TSG 60 FS 6062068 3 m - Downloads
-
