Kabelgoot RKS-Magic® 60 FS 3050 | 100 | 60 | 0,75 | ja | zink | Staal | bandverzinkt

Kabelgoot RKS-Magic® 60 FS

Art.nr. 6047611 | EAN 4012195390879

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte

Functiebehoud

Kleur	zink

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

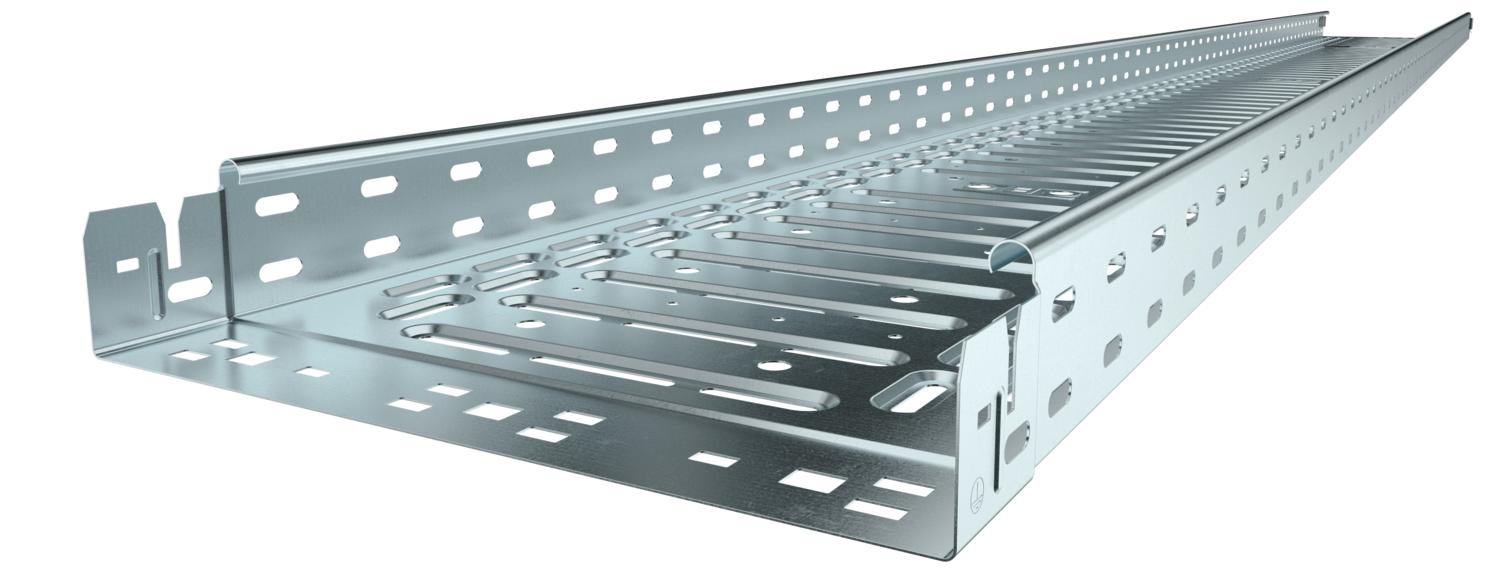

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Bodemperforatie	1
Brandbeveiliging	Functiebehoud kabelspecifieke draagconstructie
Breedte	4 in
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	3,2359 kg CO₂e / 1 Meter
Dimensie	60x100x3050
Effectieve lengte	3000 mm
Functiebehoud	ja
Hoogte	2 in
Hoogte	60 mm
Kleur	zink
Lengte	10 ft
Lengte	3050 mm
Maat B	100 mm
Maat y	50 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-sterkteklasse	8AA
Nuttige doorsnede	58 cm²
Nuttige doorsnede	5800 mm²
Oppervlak	bandverzinkt
Plaatdikte	0,03 in
Plaatdikte	0,75 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	1,2 kN/m
Steunafstand 1,5 m	0,9 kN/m
Steunafstand 2,0 m	0,6 kN/m
Steunafstand 2,5 m	0,4 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type RKSM 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	ja	zink	Staal	bandverzinkt	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	ja	zink	Staal	bandverzinkt	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	ja	zink	Staal	bandverzinkt	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	ja	zink	Staal	bandverzinkt	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	ja	zink	Staal	bandverzinkt	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nee	zink	Staal	bandverzinkt	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nee	zink	Staal	bandverzinkt	6047735	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaatset Magic® FS	KTSMV 610 FS	6068914	Stuks	1 Stuks

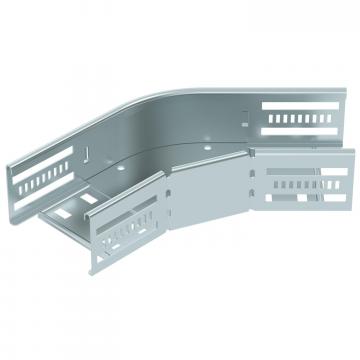

45° bocht 60 FS	RB 45 610 FS	6036100	Stuks	1 Stuks

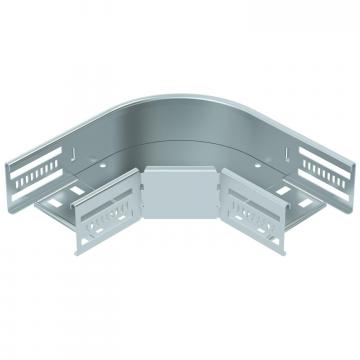

90°-bocht 60 FS	RB 90 610 FS	6036560	Stuks	1 Stuks

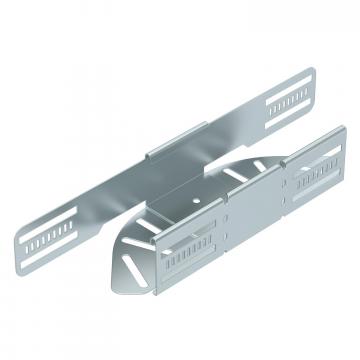

Bocht in hoek verstelbaar 60 FS	RB W 610 FS	6037100	Stuks	1 Stuks

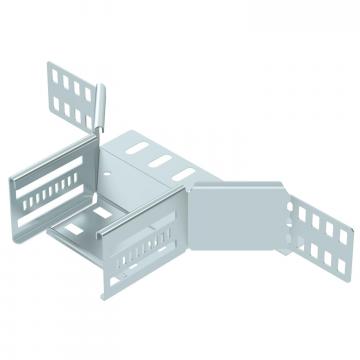

Aanbouw T-stuk 60 FS	RAA 610 FS	6042111	Stuks	1 Stuks

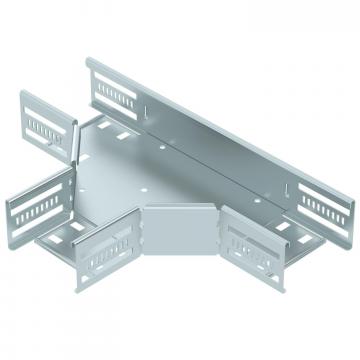

T-stuk 60 FS	RT 610 FS	6038100	Stuks	1 Stuks

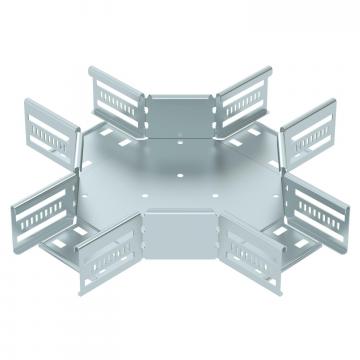

Kruising 60 FS	RK 610 FS	7027311	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 100 FS	6052096	m	3 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
90° bocht Magic 60 FS	RBM 90 610 FS	6041130	Stuks	1 Stuks
Bocht variabel Magic 60 FS	RBMV 610 FS	6040480	Stuks	1 Stuks
