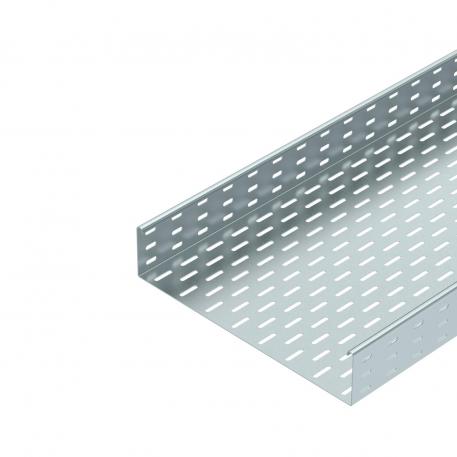

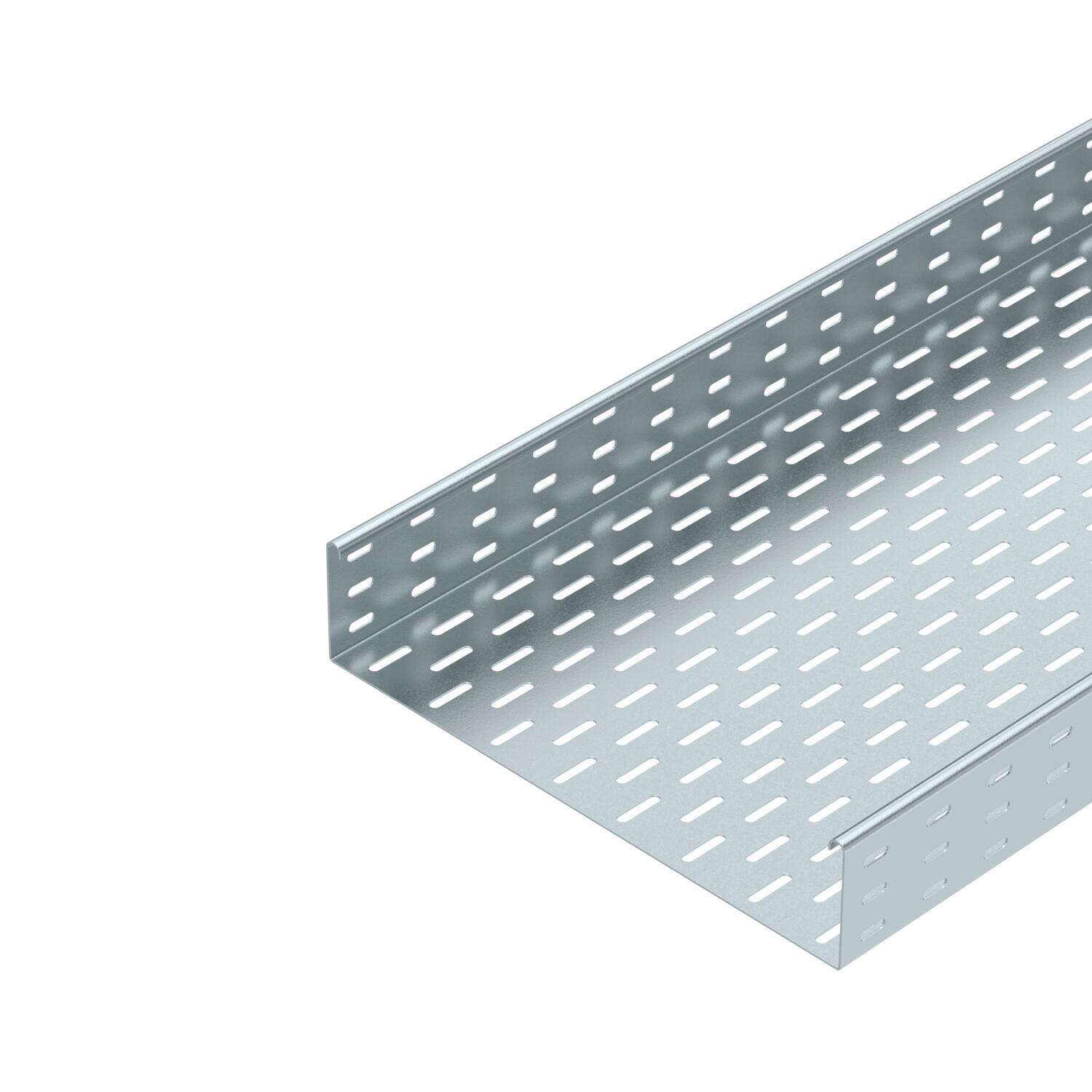

Kabelgoot SKS 85 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

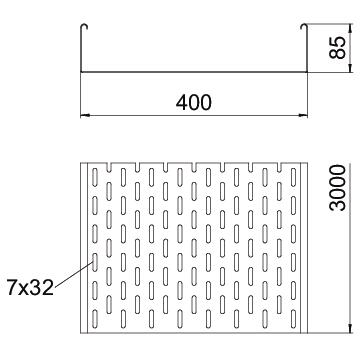

Afmetingen	85 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
Breedte	16 in
CO₂-voetafdruk (GWP) van wieg tot poort	16,6324 kg CO₂e / 1 Meter
Dimensie	85x400x3000
Functiebehoud	nee
Hoogte	3 in
Hoogte	85 mm
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	400 mm
Maß W	400 mm
Materiaal	Staal
Met bovenstuk	nee

Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	338 cm²
Nuttige doorsnede	33800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,6 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	0,75 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 810 FS	3000 mm	100 mm	1,5 mm	nee	Staal	bandverzinkt	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	nee	Staal	bandverzinkt	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	nee	Staal	bandverzinkt	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	nee	Staal	bandverzinkt	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	nee	Staal	bandverzinkt	6058507	m	3 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	nee	Staal	bandverzinkt	6058604	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FS	RLVL 85 FS	6067123	Stuks	10 Stuks
Voegplaat FS	SSLB 400 FS	7070221	Stuks	20 Stuks
45°-bocht 85 FS	RB 45 840 FS	6036206	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 840 FS	6036706	Stuks	1 Stuks
Bocht in hoek verstelbaar 85 FS	RB W 840 FS	6037206	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 840 FS	6042137	Stuks	1 Stuks
T-stuk 85 FS	RT 840 FS	6038216	Stuks	1 Stuks
Kruising 85 FS	RK 840 FS	7027337	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m

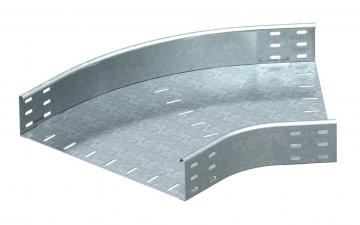

45°-bocht 85 FS	RB 45 840 FS	7000529	Stuks	1 Stuks
