Kabelgoot SKS-Magic® 110 FT 3050 | 600 | 110 | 1,5 | nee | zink | Staal | thermisch verzinkt

Kabelgoot SKS-Magic® 110 FT

Art.nr. 6059643 | EAN 4012195829690

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	110 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	zink

Materiaal	Staal

Oppervlak	thermisch verzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	600 mm
CO₂-voetafdruk (GWP) van wieg tot poort	21,2047 kg CO₂e / 1 Meter
Dimensie	110x600x3050
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3050 mm
Maat B	600 mm
Maat L	480 mm
Maat x	496 mm
Maat y	562 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal
Met bovenstuk	nee

Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	655 cm²
Nuttige doorsnede	65500 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,34 kN/m
Steunafstand 2,5 m	1,74 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,72 kN/m
Steunafstand 4,0 m	0,3 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	nee	zink	Staal	thermisch verzinkt	6059643	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

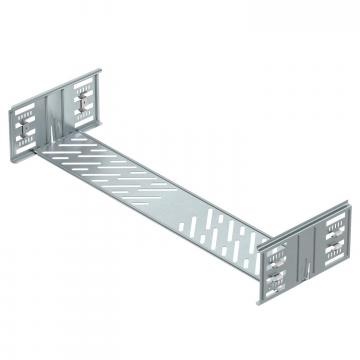

Koppelplaatset Magic DD	KTSMV 160 DD	6069124	Stuks	1 Stuks
Deksel met draaigrendel FT	DRL 600 FT	6051472	m	3 m

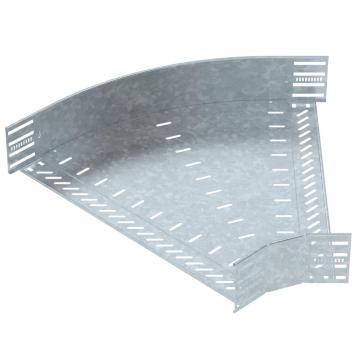

45°-bocht 110 FT	RB 45 160 FT	6036340	Stuks	1 Stuks

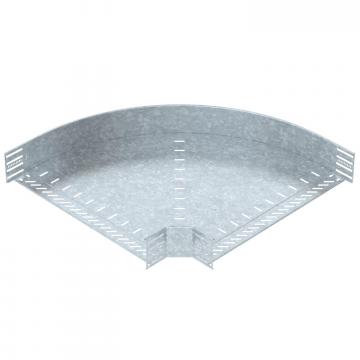

90°-bocht 110 FT	RB 90 160 FT	6036842	Stuks	1 Stuks

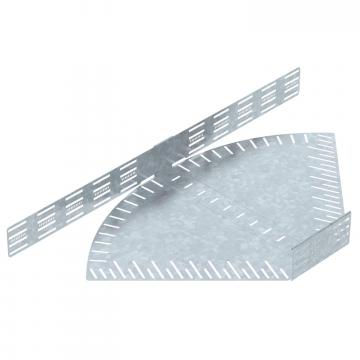

Bocht in hoek verstelbaar 110 FT	RB W 160 FT	6037332	Stuks	1 Stuks

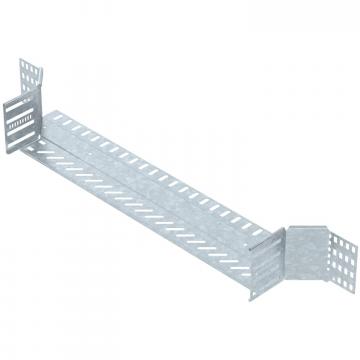

Aanbouw-aftakstuk 110 FT	RAA 160 FT	6042263	Stuks	1 Stuks

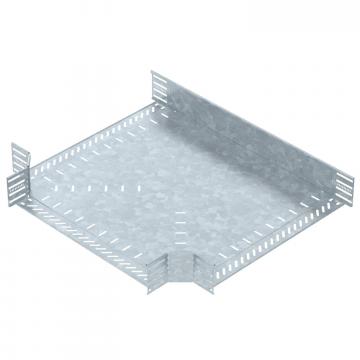

T-stuk 110 FT	RT 160 FT	6038332	Stuks	1 Stuks

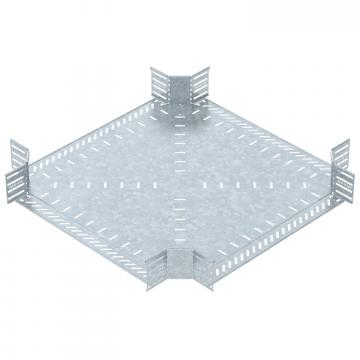

Kruising 110 FT	RK 160 FT	7027463	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 600 DD	6052724	m	3 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	3 m
45°-bocht Magic 110 FT	RBM 45 160 FT	6041790	Stuks	1 Stuks

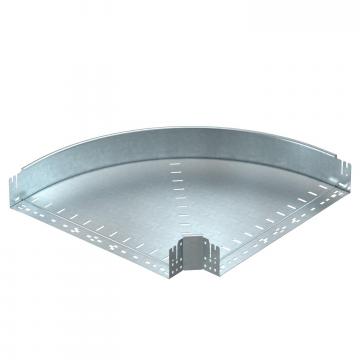

90°-bocht Magic 110 FT	RBM 90 160 FT	6041870	Stuks	1 Stuks
