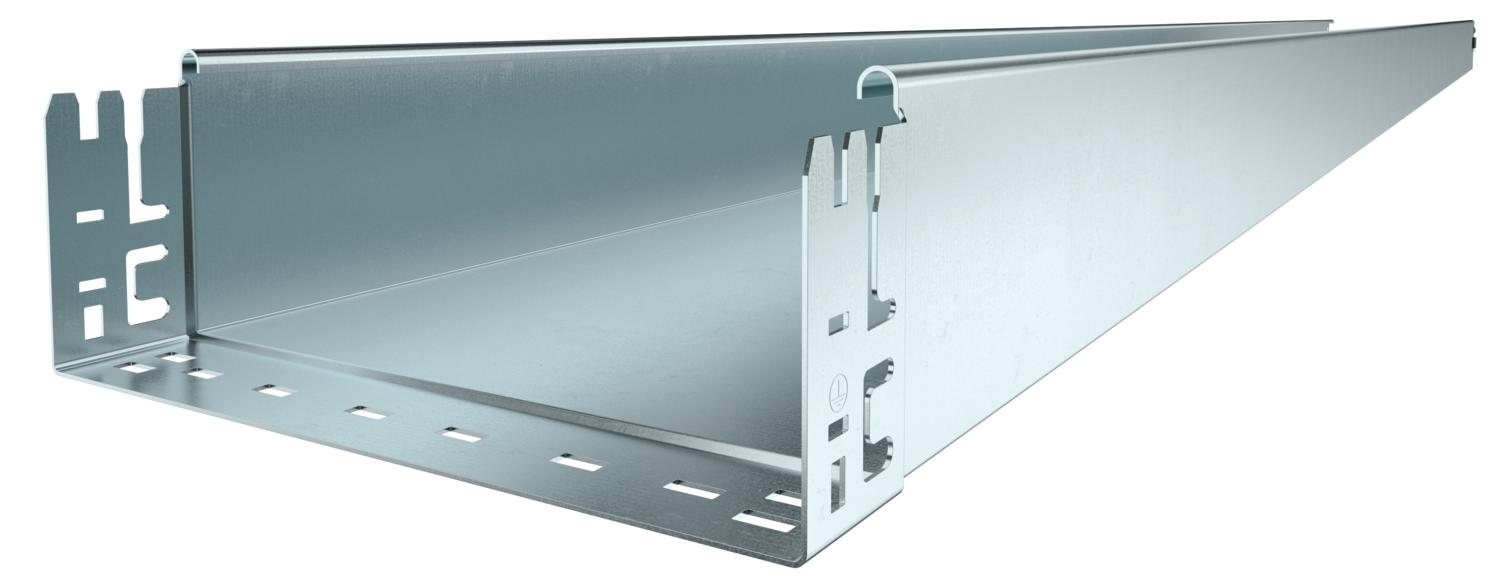

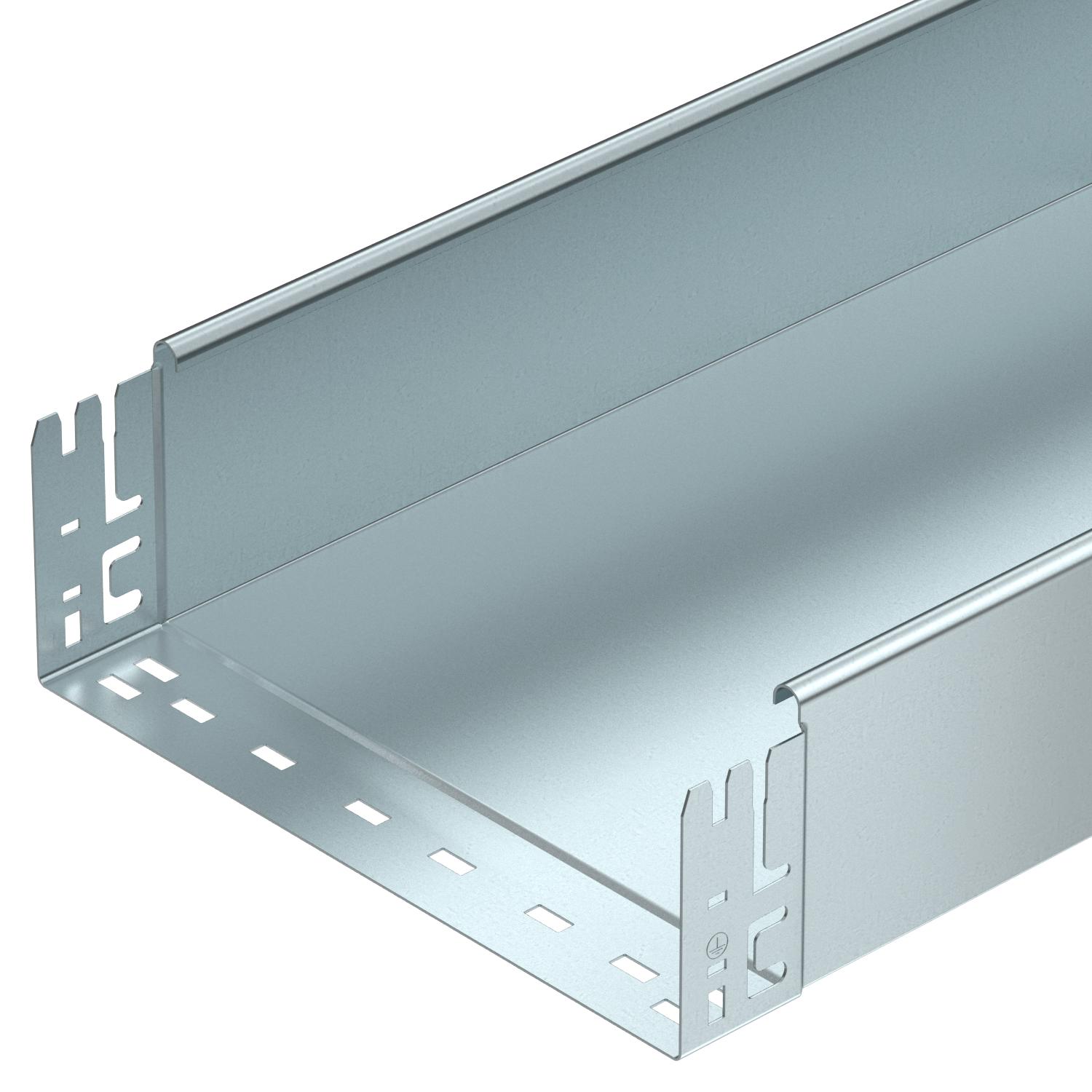

Kabelgoot SKS-Magic® 110 ongeperforeerd FS

Art.nr. 6059836 | EAN 4012195833925

3050 mm
110 mm
1,5 mm
nee
zink
Staal
bandverzinkt
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 100 mm
CO₂-voetafdruk (GWP) van wieg tot poort 9,428 kg CO₂e / 1 Meter
Dimensie 110x100x3050
Effectieve lengte 3000 mm
Functiebehoud nee
Hoogte 110 mm
Kleur zink
Lengte 3050 mm
Maat B 100 mm
Materiaal Staal
Met bovenstuk nee
Montagegat in bodem nee
NATO Gatenpatroon nee
Nuttige doorsnede 10800 mm²
Nuttige doorsnede 108 cm²
Oppervlak bandverzinkt
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 3 kN/m
Steunafstand 2,0 m 2,4 kN/m
Steunafstand 2,5 m 1,76 kN/m
Steunafstand 3,0 m 1,2 kN/m
Steunafstand 3,5 m 0,84 kN/m
Steunafstand 4,0 m 0,8 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee
Zijperforatie nee

Technische gegevens

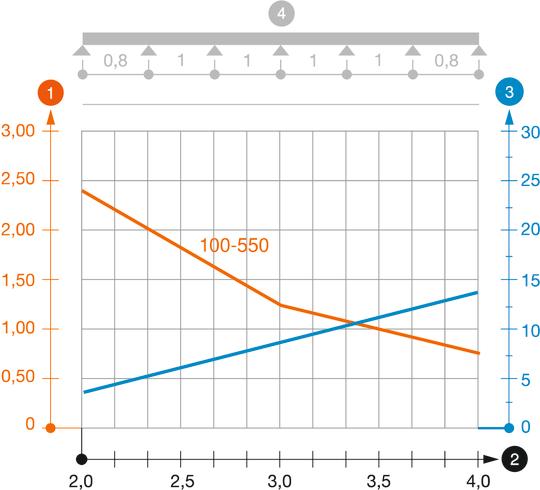

Belastingsdiagram kabelgoot type SKSMU 110

Belastingsdiagram kabelgoot type SKSMU 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Plaatdikte Functiebehoud Kleur Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKSMU 110 FS 3050 mm 100 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059836
3 m
SKSMU 115 FS 3050 mm 150 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059838
3 m
SKSMU 120 FS 3050 mm 200 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059840
3 m
SKSMU 130 FS 3050 mm 300 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059842
3 m
SKSMU 140 FS 3050 mm 400 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059844
3 m
SKSMU 150 FS 3050 mm 500 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059846
3 m
SKSMU 160 FS 3050 mm 600 mm 110 mm 1,5 mm nee zink Staal bandverzinkt 6059848
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
45°-bocht 110 FS 45°-bocht 110 FS RB 45 110 FS 6036300
1 Stuks
90°-bocht 110 FS 90°-bocht 110 FS RB 90 110 FS 6036800
1 Stuks
Bocht in hoek verstelbaar 110 FS Bocht in hoek verstelbaar 110 FS RB W 110 FS 6037300
1 Stuks
Aanbouw-aftakstuk 110 FS Aanbouw-aftakstuk 110 FS RAA 110 FS 6042151
1 Stuks
T-stuk 110 FS T-stuk 110 FS RT 110 FS 6038300
1 Stuks
Kruising 110 FS Kruising 110 FS RK 110 FS 7027351
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 100 FS 6052096
3 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
3 m
90°-bocht Magic 110 FS 90°-bocht Magic 110 FS RBM 90 110 FS 6041840
1 Stuks
Downloads

Download

EU Conformiteitsverklaring SKSMU 110 FS / 6059836 , 0.13MB , pdf
Download
Milieuproductdeclaratie (EPD) SKSMU 110 FS / 6059836 , 1.48MB , pdf
Download
UK Conformiteitsverklaring SKSMU 110 FS / 6059836 , 0.09MB , pdf
Download

Download

Download
Download

SKSMU 110 FS / 6059836
