Kabelgoot SKS-Magic® 60 A4 3050 | 100 | 60 | 1,5 | nee | roestvrij staal | Roestvast staal 1.4571 | blank, nabehandeld

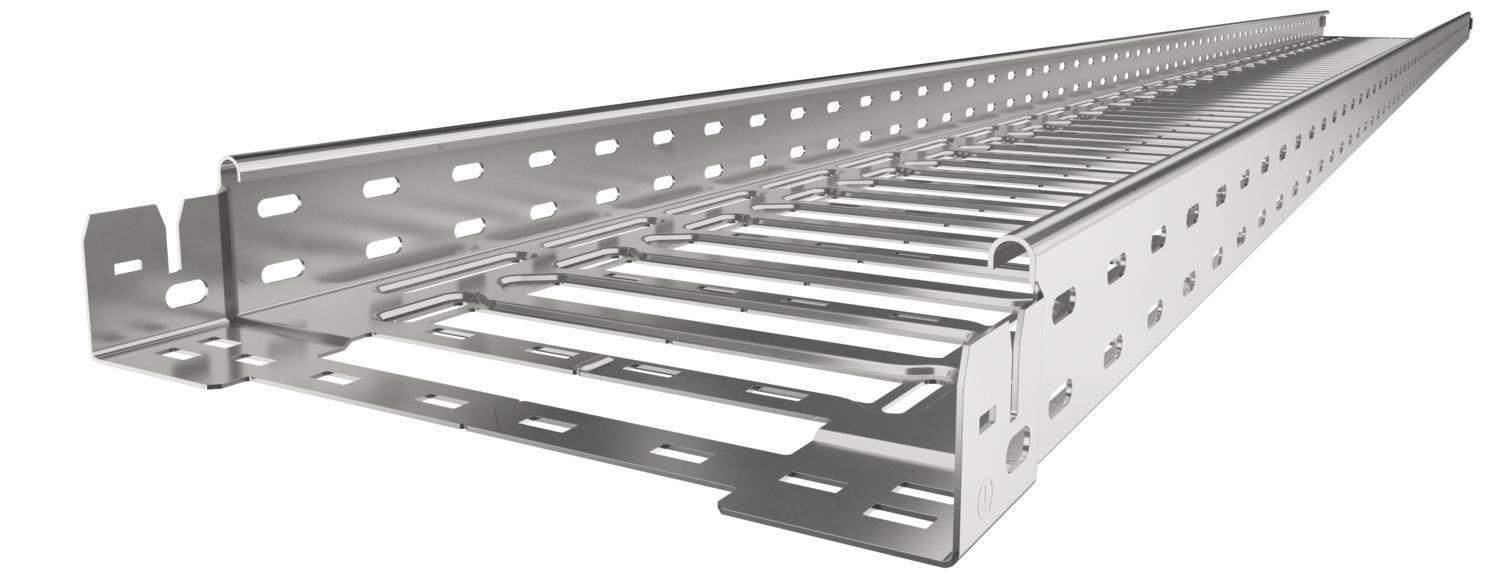

Kabelgoot SKS-Magic® 60 A4

Art.nr. 6059507 | EAN 4012195832843

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4571

Oppervlak	blank, nabehandeld

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	14,2446 kg CO₂e / 1 Meter
Dimensie	60x100x3050
Functiebehoud	nee
Hoogte	60 mm
Kleur	roestvrij staal
Lengte	3050 mm
Maat B	100 mm
Maat L	30 mm
Maat y	62 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4571
Met bovenstuk	nee

Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	58 cm²
Nuttige doorsnede	5800 mm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,58 kN/m
Steunafstand 3,0 m	1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 610 A4	3050 mm	100 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059507	m	3 m
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059511	m	3 m
SKSM 630 A4	3050 mm	300 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059513	m	3 m
SKSM 640 A4	3050 mm	400 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059515	m	3 m
SKSM 650 A4	3050 mm	500 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059517	m	3 m
SKSM 660 A4	3050 mm	600 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059519	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
90°-bocht 60 A4	RB 90 610 A4	6036650	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 A4	RB W 610 A4	6037170	Stuks	1 Stuks
Aanbouw-aftakstuk 60 A4	RAA 610 A4	6042371	Stuks	1 Stuks
T-stuk 60 A4	RT 610 A4	6038180	Stuks	1 Stuks
Kruising 60/100 A4	RK 610 A4	7027520	Stuks	1 Stuks
Deksel met draaigrendel A4	DRL 100 A4	6052980	m	3 m
Scheidingsschot 60 A4	TSG 60 A4	6062086	m	3 m
