Kabelgoot SKS-Magic® 85 FS 3050 | 100 | 85 | 1,5 | nee | zink | Staal | bandverzinkt

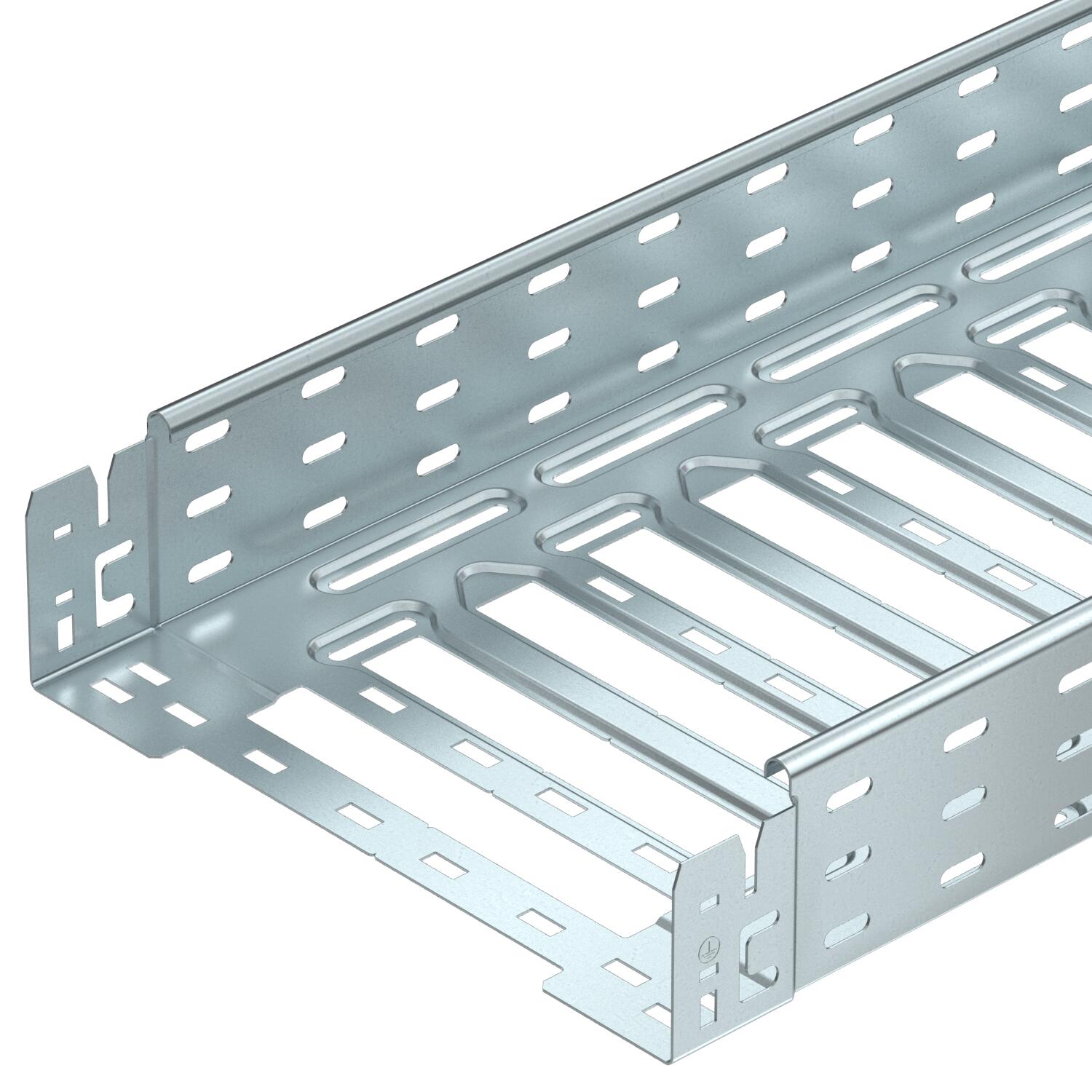

Kabelgoot SKS-Magic® 85 FS

Art.nr. 6059530 | EAN 4012195832966

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	85 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	zink

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	8,0477 kg CO₂e / 1 Meter
Dimensie	85x100x3050
Functiebehoud	nee
Hoogte	85 mm
Kleur	zink
Lengte	3050 mm
Maat B	100 mm
Maat L	30 mm
Maat y	62 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
NEMA-sterkteklasse	8C
Nuttige doorsnede	8300 mm²
Nuttige doorsnede	83 cm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3,4 kN/m
Steunafstand 2,0 m	2,7 kN/m
Steunafstand 2,5 m	2,07 kN/m
Steunafstand 3,0 m	1,5 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 85

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 810 FS	3050 mm	100 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059530	m	3 m
SKSM 820 FS	3050 mm	200 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059534	m	3 m

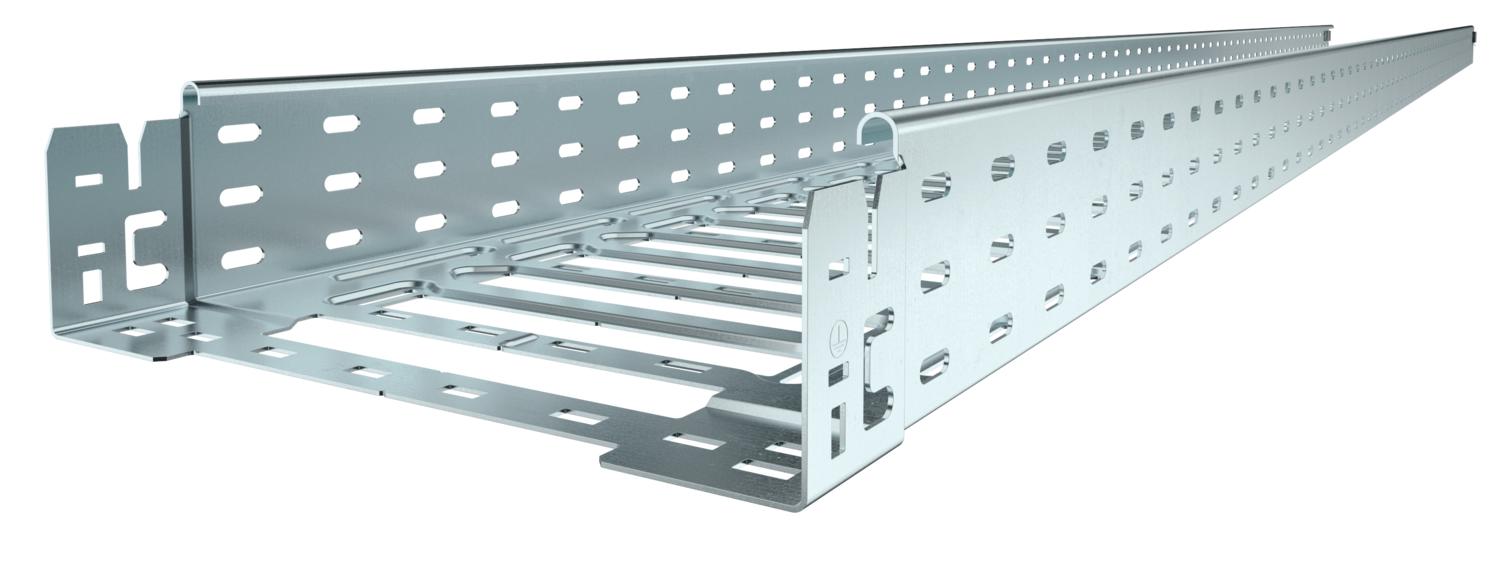

SKSM 830 FS	3050 mm	300 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059536	m	3 m
SKSM 840 FS	3050 mm	400 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059538	m	3 m
SKSM 850 FS	3050 mm	500 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059540	m	3 m
SKSM 860 FS	3050 mm	600 mm	85 mm	1,5 mm	nee	zink	Staal	bandverzinkt	6059542	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
45°-bocht 85 FS	RB 45 810 FS	6036200	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 810 FS	6036700	Stuks	1 Stuks
Bocht in hoek verstelbaar 85 FS	RB W 810 FS	6037200	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 810 FS	6042131	Stuks	1 Stuks
T-stuk 85 FS	RT 810 FS	6038210	Stuks	1 Stuks
Kruising 85 FS	RK 810 FS	7027331	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 100 FS	6052096	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
45°-bocht Magic 85 FS	RBM 45 810 FS	6041410	Stuks	1 Stuks
