Kabelgoot SKSU 110 FS 3000 | 100 | 1,5 | nee | Staal | bandverzinkt

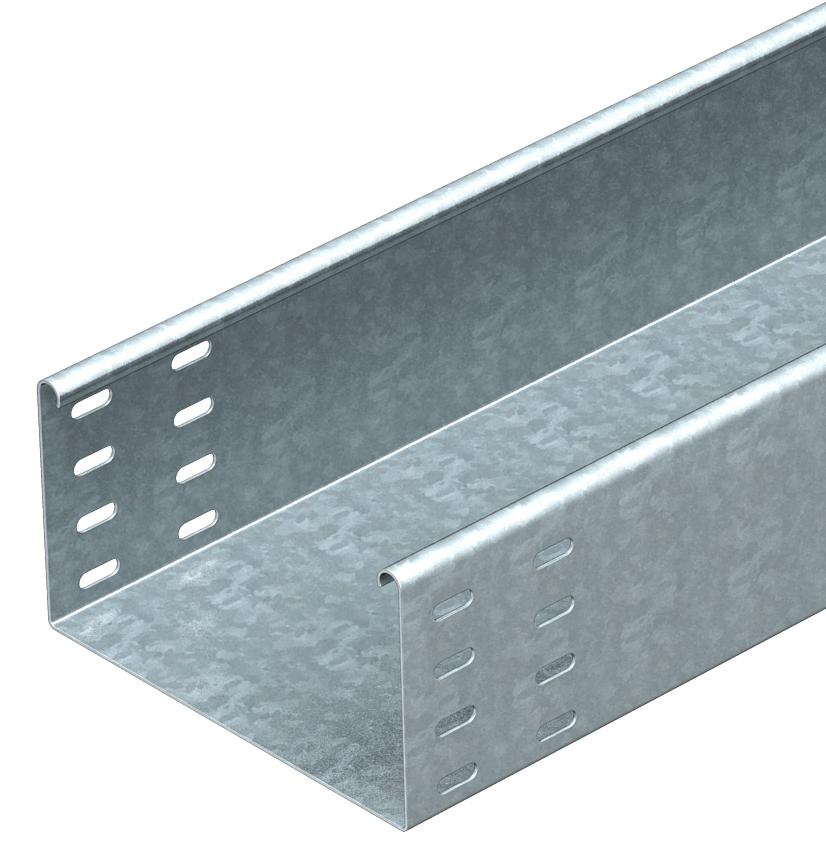

Kabelgoot SKSU 110 FS

Art.nr. 6063403 | EAN 4012196395231

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

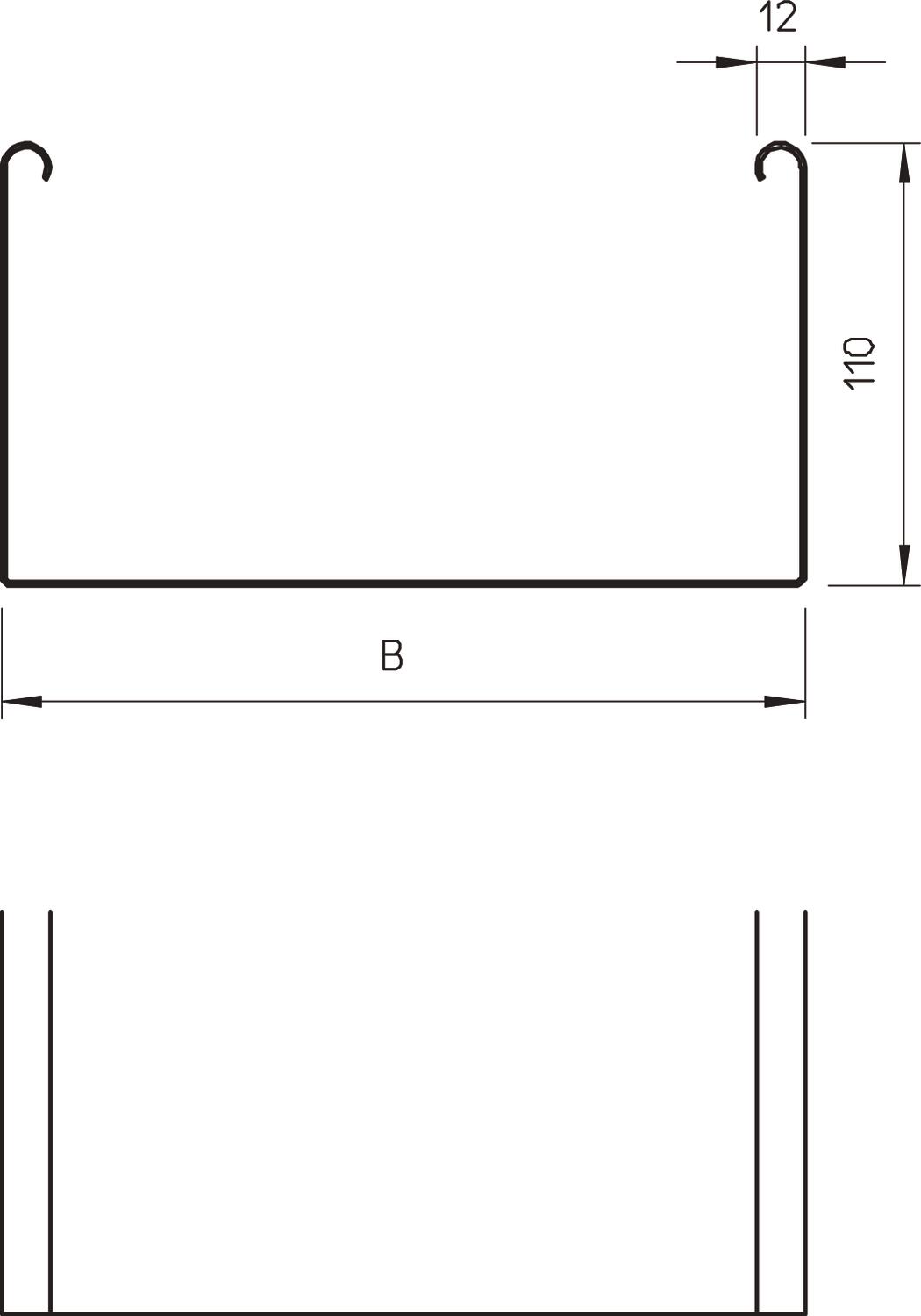

SKSU 110 = zwaar ("Schwer") KabelgootSysteem, ongeperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Technische gegevens

Afmetingen	110 x 100
Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
Breedte	4 in
CO₂-voetafdruk (GWP) van wieg tot poort	9,385 kg CO₂e / 1 Meter
Dimensie	110x100x3000
Functiebehoud	nee
Hoogte	4 in
Hoogte	110 mm
Kleur	zink
Lengte	3000 mm
Lengte	10 ft
Maat B	100 mm
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	10800 mm²
Nuttige doorsnede	108 cm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

Belastingsdiagram kabelgoot type SKSU 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSU 110 FS	3000 mm	100 mm	1,5 mm	nee	Staal	bandverzinkt	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	nee	Staal	bandverzinkt	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	nee	Staal	bandverzinkt	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	nee	Staal	bandverzinkt	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	nee	Staal	bandverzinkt	6063497	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	nee	Staal	bandverzinkt	6063500	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FS	RLVL 110 FS	6067131	Stuks	10 Stuks
Voegplaat FS	SSLB 100 FS	7070205	Stuks	20 Stuks
45°-bocht 110 FS	RB 45 110 FS	6036300	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 110 FS	6036800	Stuks	1 Stuks
Bocht in hoek verstelbaar 110 FS	RB W 110 FS	6037300	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FS	RAA 110 FS	6042151	Stuks	1 Stuks
T-stuk 110 FS	RT 110 FS	6038300	Stuks	1 Stuks
Kruising 110 FS	RK 110 FS	7027351	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 100 FS	6052096	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	3 m
45°-bocht 110 FS	RB 45 110 FS	7000634	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 110 FS	7001894	Stuks	1 Stuks
