Kabelinvoer EDS, lichtgrijs | 17 | M20 | lichtgrijs; RAL 7035

morepic-1

morepic-2

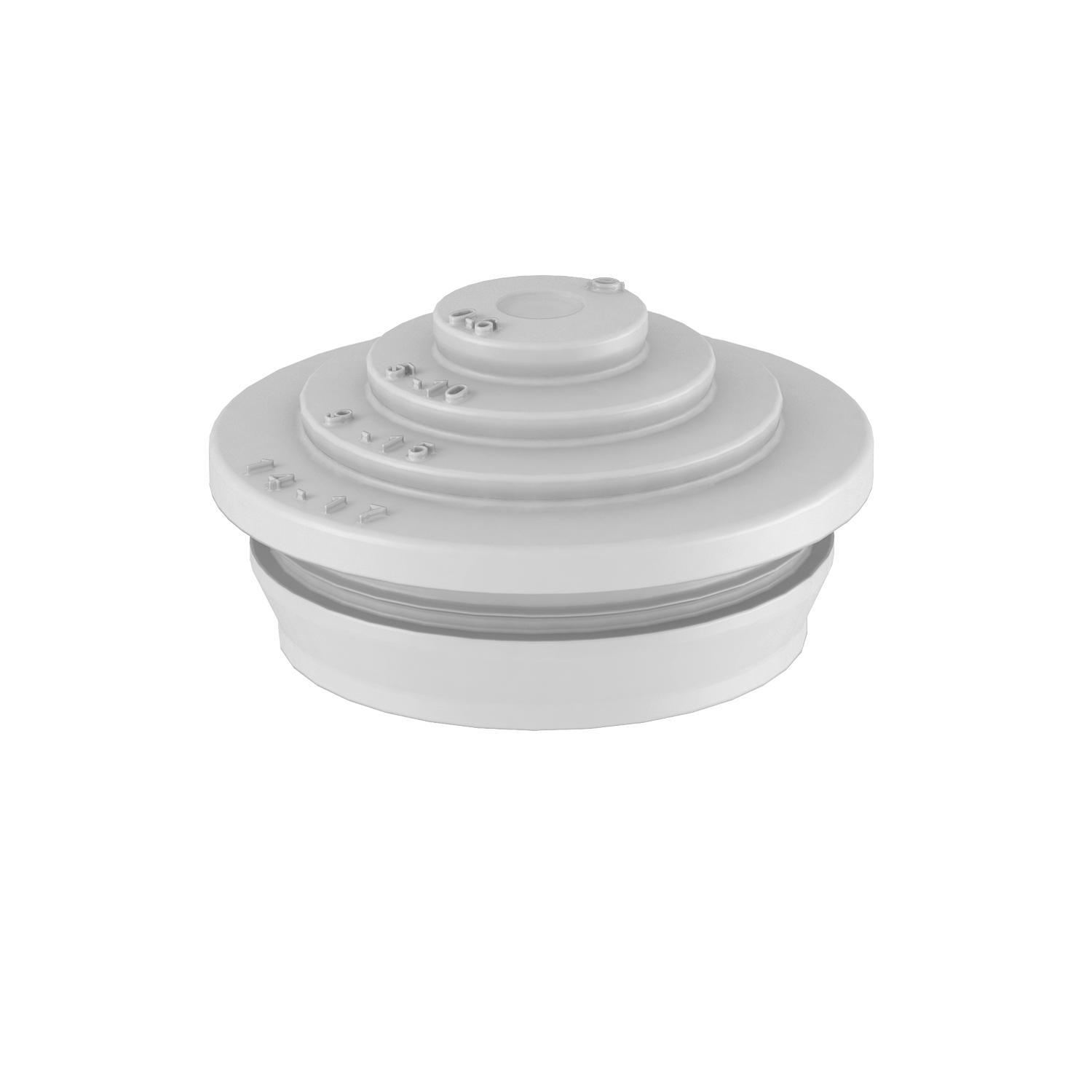

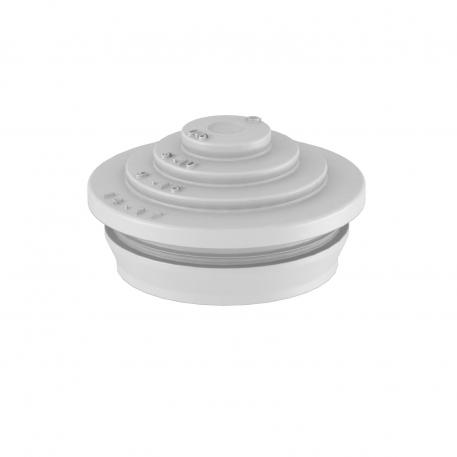

Kabelinvoer EDS, lichtgrijs

Art.nr. 2012350 | EAN 4012196478064

Art.nr. / Type

voor diameter max.

Afmetingen

Kleur

Productbeschrijving

Productbeschrijving

De insteeknippel kan door stapsgewijs afsnijden aan de betreffende kabeldiameter worden aangepast.

Technische gegevens

Technische gegevens

Afmetingen	M20
Beschermingsgraad	IP54
Dimensie	M20
Dimension D4	10 mm
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Maat A	3,1 mm
Maat D1	24,8 mm
Maat D2	20,3 mm
Maat D3	6 mm

Maat D5	15 mm
Maat L	12,8 mm
Maat t	3,1 mm
Materiaal	Thermoplastisch elastomeer
Nominale diameter	20 mm
Uitvoering	afsnijdbaar
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
voor diameter max.	17 mm
voor wanddikte max.	3,1
voor wanddikte min.	2,5

Alle typen

Alle typen

Type	voor diameter max.	Afmetingen	Kleur	Art.nr.	Aantal	kl. VKE
EDS M20 SW	17 mm	M20	zwart	2012340	Stuks	100 Stuks
EDS M20 LGR	17 mm	M20	lichtgrijs; RAL 7035	2012350	Stuks	100 Stuks
EDS M25 LGR	22 mm	M25	lichtgrijs; RAL 7035	2012354	Stuks	100 Stuks
EDS M32 LGR	28 mm	M32	lichtgrijs; RAL 7035	2012358	Stuks	50 Stuks

Downloads

Specificatieblad EDS M20 LGR / 2012350 , 0.22MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring EDS M20 LGR / 2012350 , 0.05MB , pdf

Download

REACH Conformiteitsverklaring EDS M20 LGR / 2012350 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring EDS M20 LGR / 2012350 , 0.12MB , pdf

Download

Productgrafiek EDS M20 LGR / 2012350, 39.68 kB, jpg

Dimensionale tekening EDS M20 LGR / 2012350, 80.43 kB, jpg

EDS M20 LGR / 2012350

2012350_KSTP1.stp, 29.64 kB
