Kabelinvoer EDS, lichtgrijs | 22 | M25 | lichtgrijs; RAL 7035

morepic-1

morepic-2

Kabelinvoer EDS, lichtgrijs

Art.nr. 2012354 | EAN 4012196478071

Art.nr. / Type

voor diameter max.

Afmetingen

Kleur

Productbeschrijving

Productbeschrijving

De insteeknippel kan door stapsgewijs afsnijden aan de betreffende kabeldiameter worden aangepast.

Technische gegevens

Technische gegevens

Afmetingen	M25
Beschermingsgraad	IP54
Dimensie	M25
Dimension D4	10 mm
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Maat A	3,1 mm
Maat D1	29,5 mm
Maat D2	25,3 mm
Maat D3	6 mm

Maat D5	15 mm
Maat L	14,5 mm
Maat t	3,1 mm
Materiaal	Thermoplastisch elastomeer
Nominale diameter	25 mm
Uitvoering	afsnijdbaar
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
voor diameter max.	22 mm
voor wanddikte max.	3,1
voor wanddikte min.	2,5

Alle typen

Alle typen

Type	voor diameter max.	Afmetingen	Kleur	Art.nr.	Aantal	kl. VKE
EDS M20 SW	17 mm	M20	zwart	2012340	Stuks	100 Stuks
EDS M20 LGR	17 mm	M20	lichtgrijs; RAL 7035	2012350	Stuks	100 Stuks
EDS M25 LGR	22 mm	M25	lichtgrijs; RAL 7035	2012354	Stuks	100 Stuks
EDS M32 LGR	28 mm	M32	lichtgrijs; RAL 7035	2012358	Stuks	50 Stuks

Downloads

Specificatieblad EDS M25 LGR / 2012354 , 0.18MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring EDS M25 LGR / 2012354 , 0.05MB , pdf

Download

REACH Conformiteitsverklaring EDS M25 LGR / 2012354 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring EDS M25 LGR / 2012354 , 0.12MB , pdf

Download

Productgrafiek EDS M25 LGR / 2012354, 49.98 kB, jpg

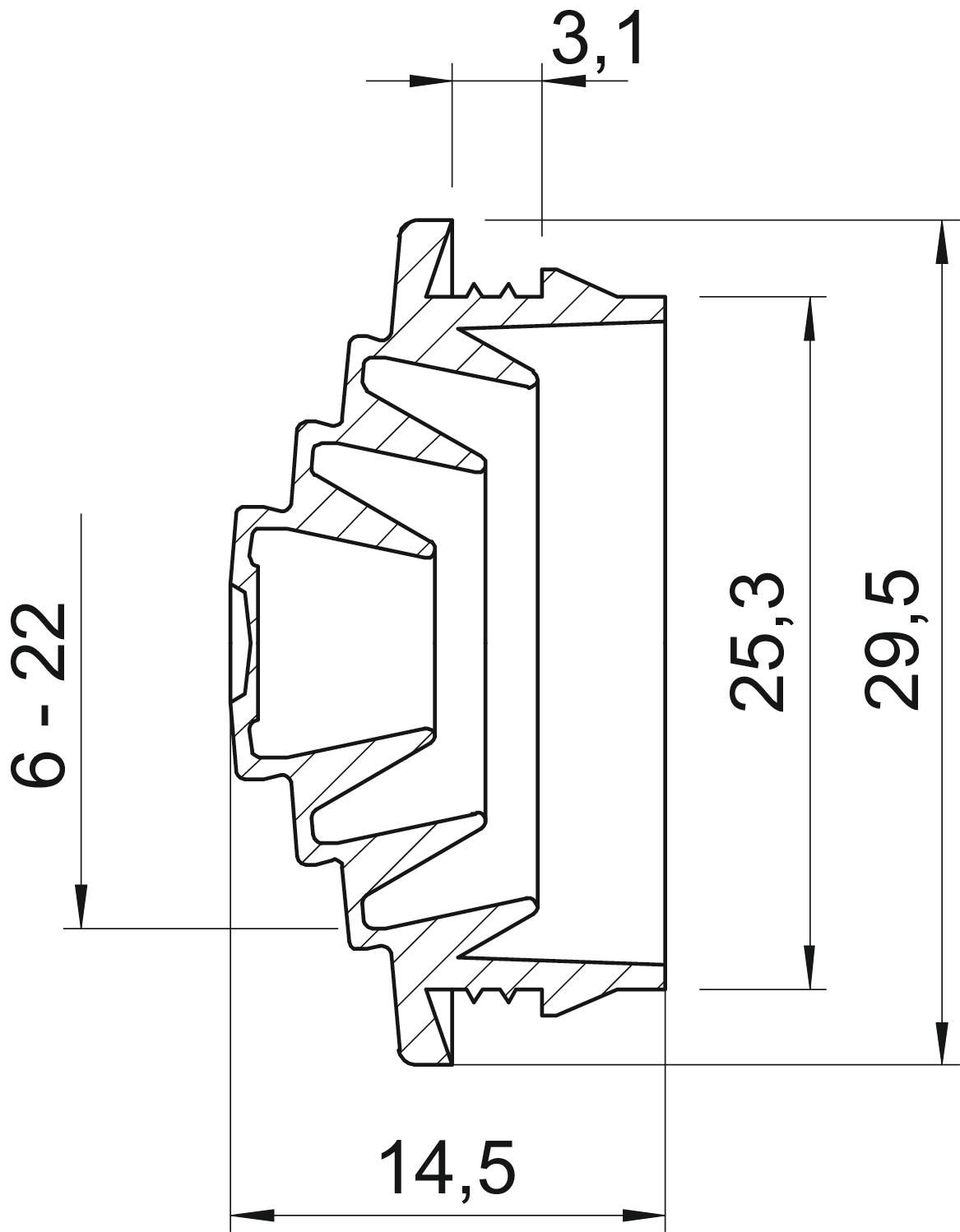

Dimensionale tekening EDS M25 LGR / 2012354, 80.90 kB, jpg
