Kabelinvoer EDVS lichtgrijs | 17 | M20 | lichtgrijs; RAL 7035

morepic-1

morepic-2

Kabelinvoer EDVS lichtgrijs

Art.nr. 2012375 | EAN 4012195105251

Art.nr. / Type

voor diameter max.

Afmetingen

Kleur	lichtgrijs; RAL 7035

Productbeschrijving

Productbeschrijving

De insteeknippel kan door stapsgewijs afsnijden aan de betreffende kabeldiameter worden aangepast.

Technische gegevens

Technische gegevens

Afmetingen	M20
Beschermingsgraad	IP54
Dimensie	M20
Dimension D4	10 mm
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Maat A	3,4 mm
Maat D1	24,8 mm
Maat D2	20,3 mm

Maat D3	6 mm
Maat D5	15 mm
Maat L	12,8 mm
Maat t	3,4 mm
Materiaal	Ethyleenvinylacetaat
Nominale diameter	20 mm
Uitvoering	afsnijdbaar
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
voor diameter max.	17 mm

Alle typen

Alle typen

Type	voor diameter max.	Afmetingen	Kleur	Art.nr.	Aantal	kl. VKE
EDVS M20 LGR	17 mm	M20	lichtgrijs; RAL 7035	2012375	Stuks	100 Stuks
EDVS M25 LGR	22 mm	M25	lichtgrijs; RAL 7035	2012383	Stuks	100 Stuks
EDVS M32 LGR	28 mm	M32	lichtgrijs; RAL 7035	2012391	Stuks	50 Stuks

Downloads

Specificatieblad EDVS M20 LGR / 2012375 , 0.17MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring EDVS M20 LGR / 2012375 , 0.05MB , pdf

Download

REACH Conformiteitsverklaring EDVS M20 LGR / 2012375 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring EDVS M20 LGR / 2012375 , 0.12MB , pdf

Download

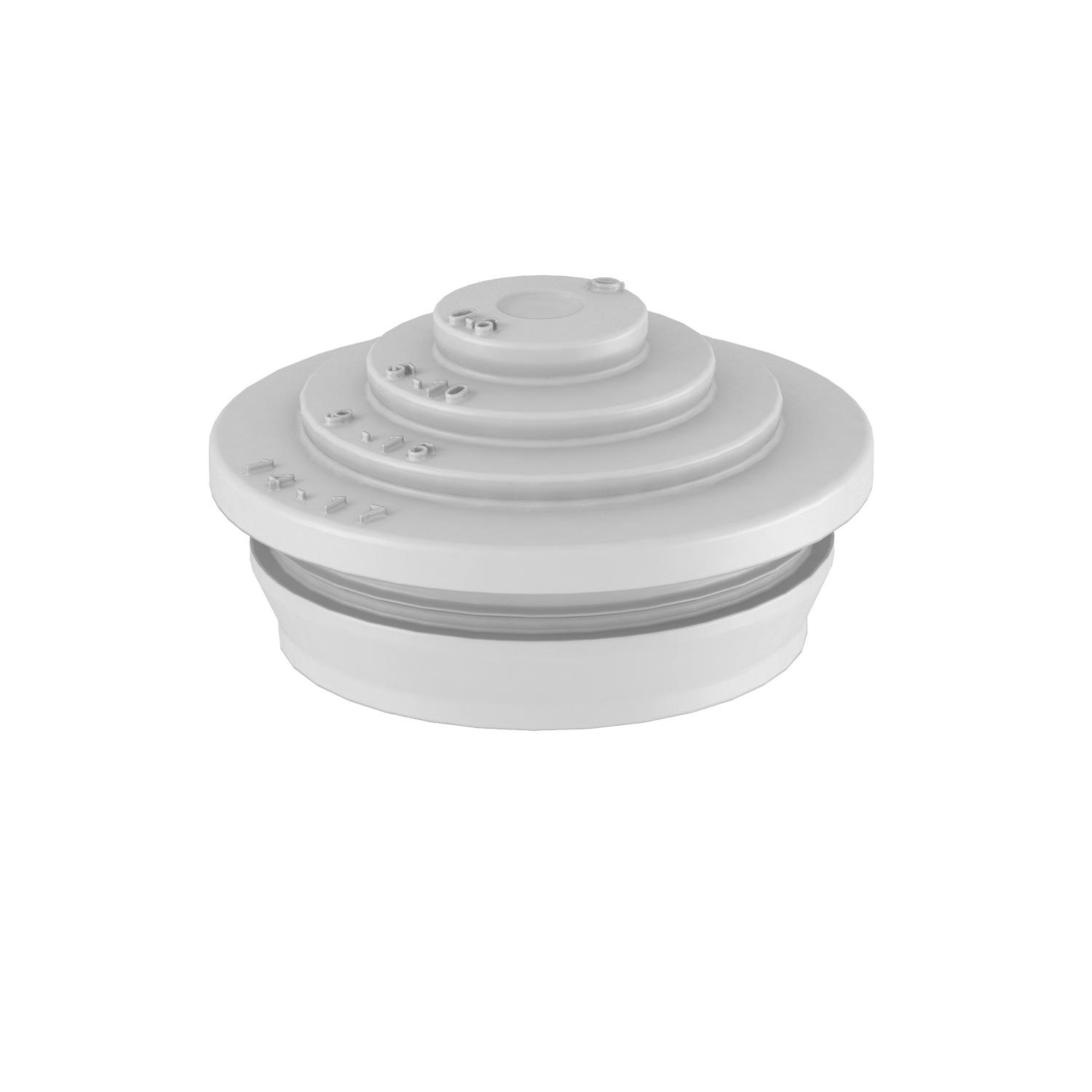

Productgrafiek EDVS M20 LGR / 2012375, 39.68 kB, jpg

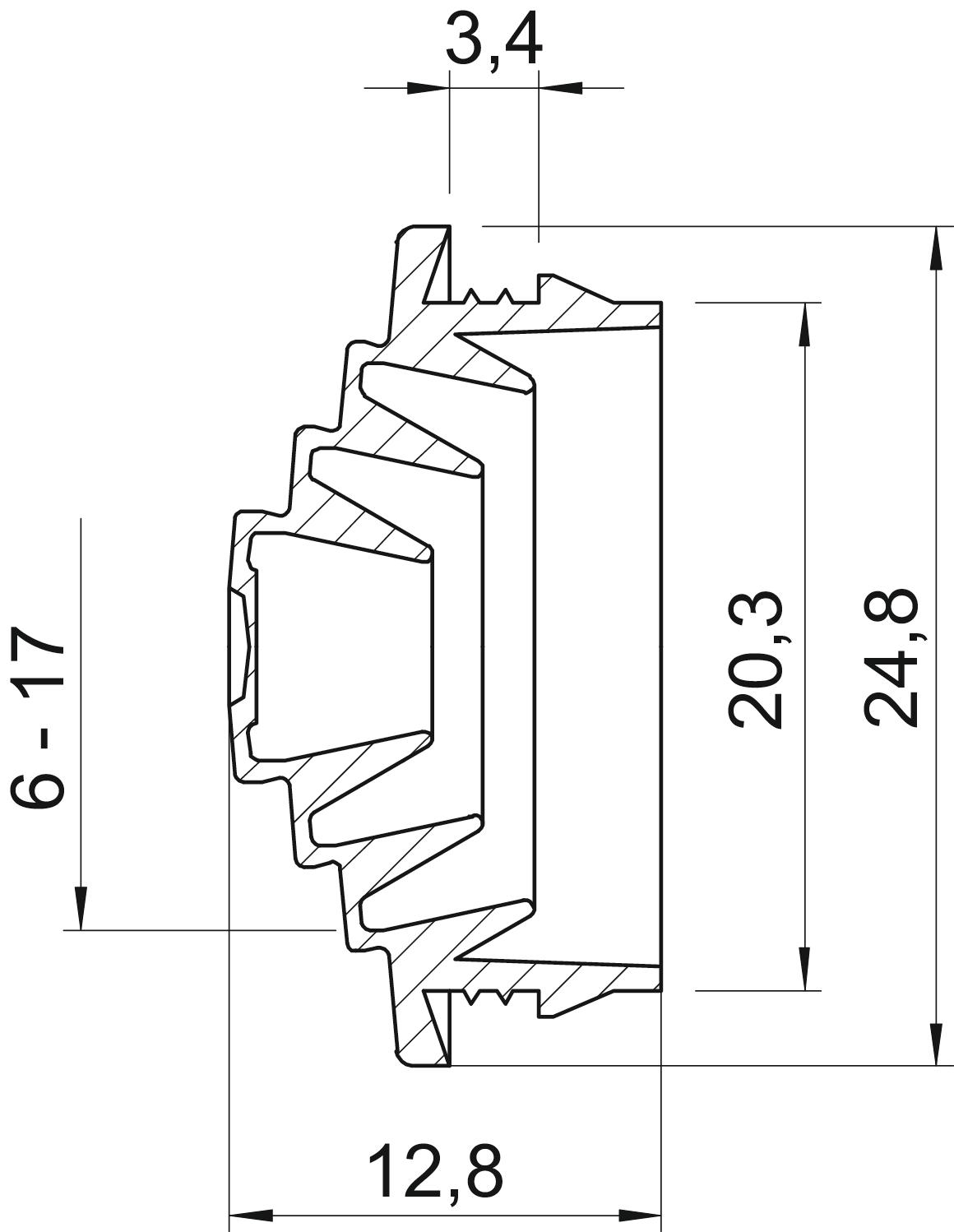

Dimensionale tekening EDVS M20 LGR / 2012375, 79.49 kB, jpg

EDVS M20 LGR / 2012375

2012375_KSTP1.stp, 42.33 kB
