- Productbeschrijving
-
Productbeschrijving

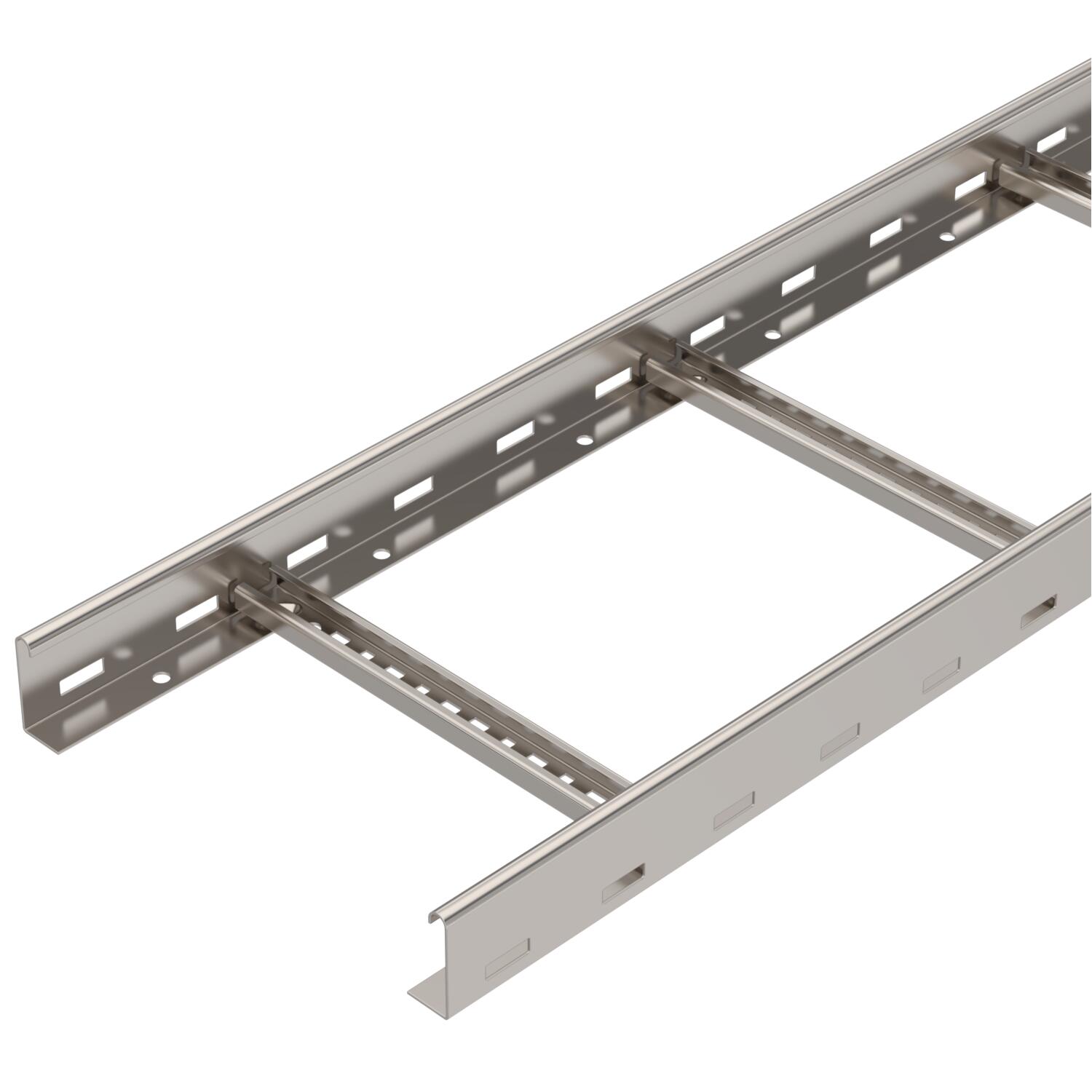

Kabelladder zijhoogte 60 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
- Technische gegevens
-
Technische gegevens

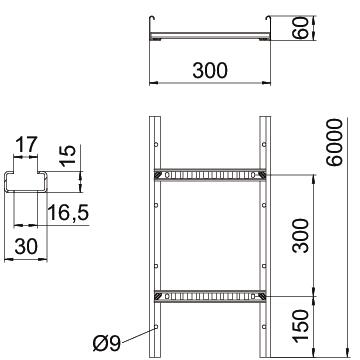

Bevestiging van de sport gelast Dimensie 60x300x6000 Functiebehoud nee Materiaal Roestvast staal 1.4301 Nuttige doorsnede 12000 mm² Nuttige doorsnede 120 cm² Oppervlak blank, nabehandeld Plaatdikte 1,5 mm Roestvast staal, gebeitst ja Sportafstand 300 mm Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 300 mm Hoogte 60 mm Lengte 6000 ft Lengte 6000 mm Maat B 300 mm Sleufmaat sport 16,50 Belastingen
Steunafstand 1,5 m 3,3 kN/m Steunafstand 2,0 m 2 kN/m Steunafstand 2,5 m 1,3 kN/m Steunafstand 3,0 m 1 kN/m Steunafstand 3,5 m 0,78 kN/m Steunafstand 4,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram kabelladder LCIS 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
