Kabelladder LG 110, 3 m VS FS 3000 | 200 | 1,5 | nee | Staal | bandverzinkt

Kabelladder LG 110, 3 m VS FS

Art.nr. 6216404 | EAN 4012195064480

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelladder met geperforeerde zijkant, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

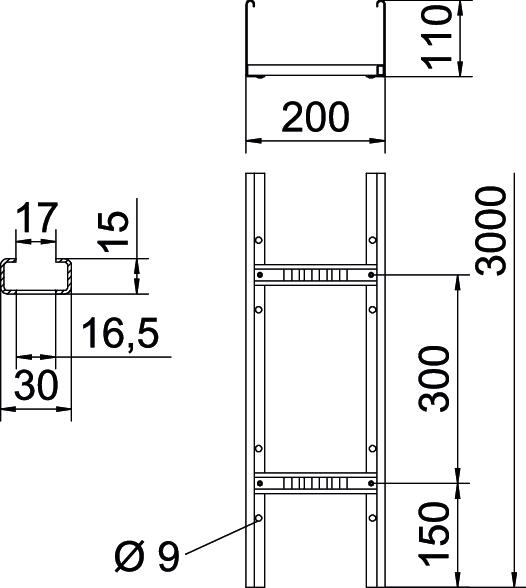

Afmetingen	110x200x3000
Bevestiging van de sport	blind geklonken
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	9,3213 kg CO₂e / 1 Meter
Dimensie	110x200x3000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3000 mm
Maat B	200 mm
Materiaal	Staal
Nuttige doorsnede	18800 mm²
Nuttige doorsnede	188 cm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm

Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 2,0 m	3,1 kN/m
Steunafstand 2,5 m	2 kN/m
Steunafstand 3,0 m	1,4 kN/m
Steunafstand 3,5 m	0,9 kN/m
Steunafstand 4,0 m	0,65 kN/m
Steunafstand 4,5 m	0,5 kN/m
Steunafstand 5,0 m	0,5 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelladder LG 110 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	nee	Staal	bandverzinkt	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	nee	Staal	bandverzinkt	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	nee	Staal	bandverzinkt	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	nee	Staal	bandverzinkt	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	nee	Staal	bandverzinkt	6216416	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	LVG 110 FS	6216545	Stuks	10 Stuks
Multifunctionele verbinder FS	LMFV 1120 FS	6225750	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
