Let op: Dit artikel is een uitloopartikel.

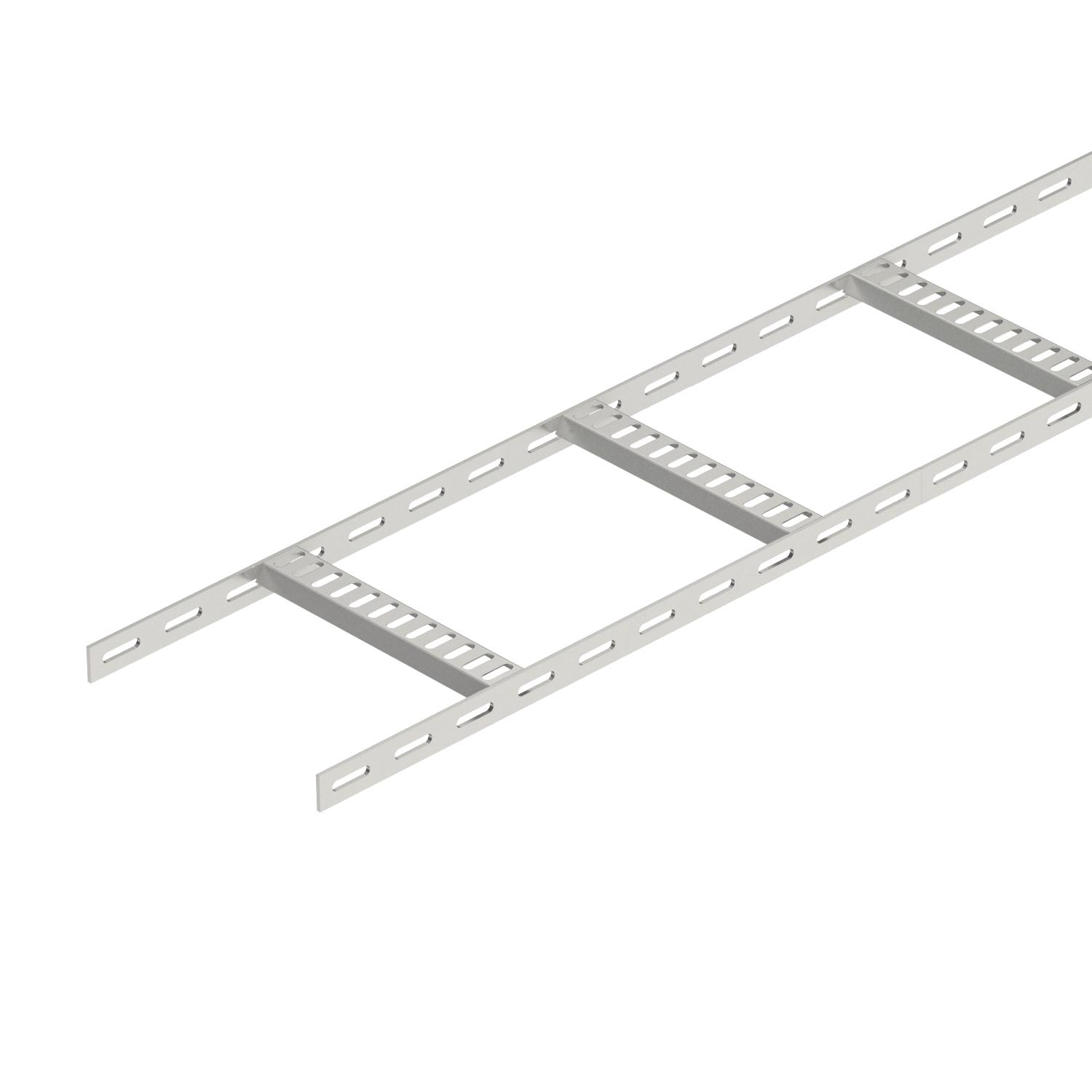

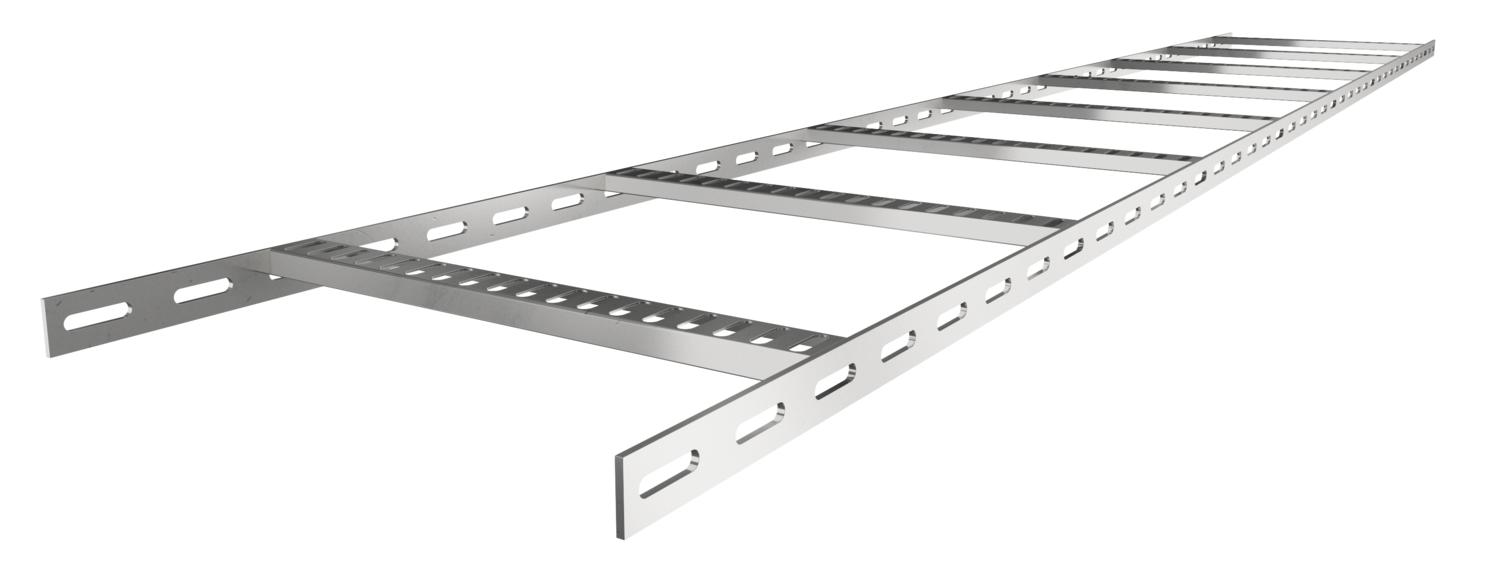

Kabelladder met rechtvormige sport, licht A2
Art.nr. 7097088 | EAN 4012195706984
- Productbeschrijving
-
ProductbeschrijvingScheepsladder met geperforeerde zijwanden H 25 mm, de rechtvormige sporten zijn geperforeerd en vastgelast. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 25 X 250 Bevestiging van de sport gelast Breedte 250 mm CO₂-voetafdruk (GWP) van wieg tot poort 8,1225 kg CO₂e / 1 Meter Dimensie 25x256x2000 Functiebehoud nee Hoogte 25 mm Kleur roestvrij staal Lengte 2000 mm Maat B 256 mm Materiaal Roestvast staal 1.4301 Oppervlak blank, nabehandeld Plaatdikte 3 mm Roestvast staal, gebeitst ja Sportafstand 250 mm Steunafstand 1,0 m 1,45 kN/m Steunafstand 1,5 m 0,65 kN/m Steunafstand 2,0 m 0,25 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SL 42
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Spanband A2K, diep zwart
SBR 8 A2K 6490192 40 m
Spanband A2K, diep zwart
SBR 15 A2K 6490282 25 m - Downloads
-
