Let op: Dit artikel is een uitloopartikel.

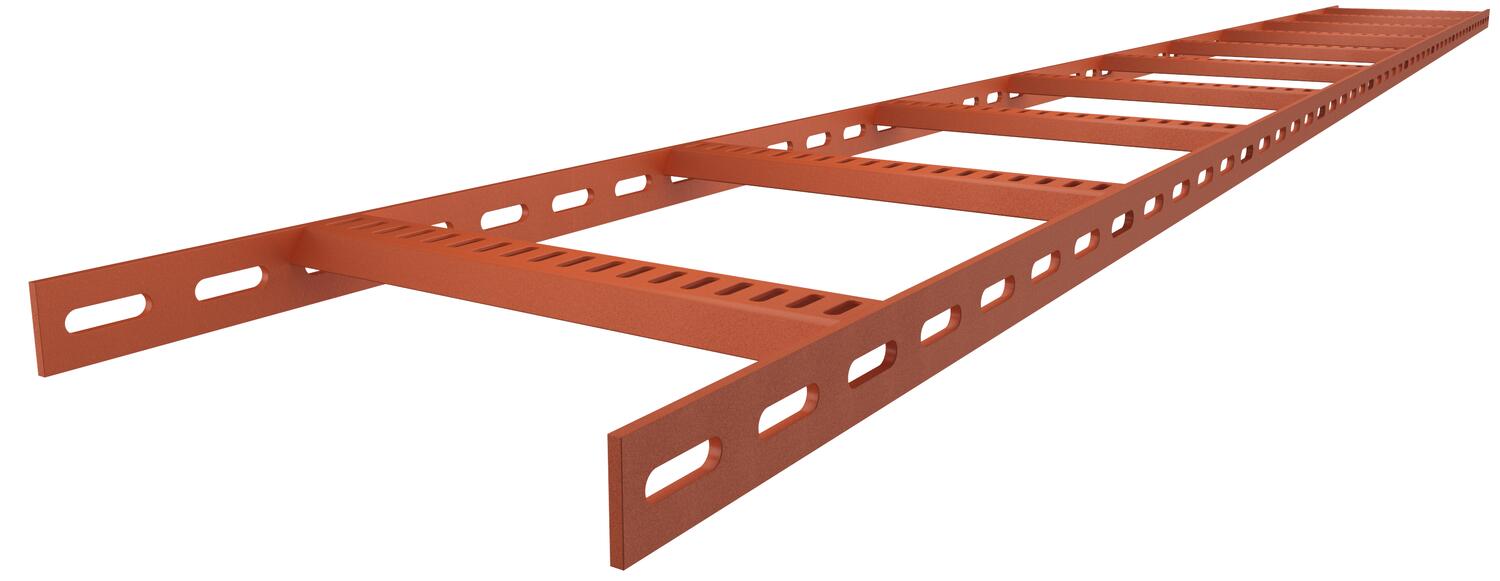

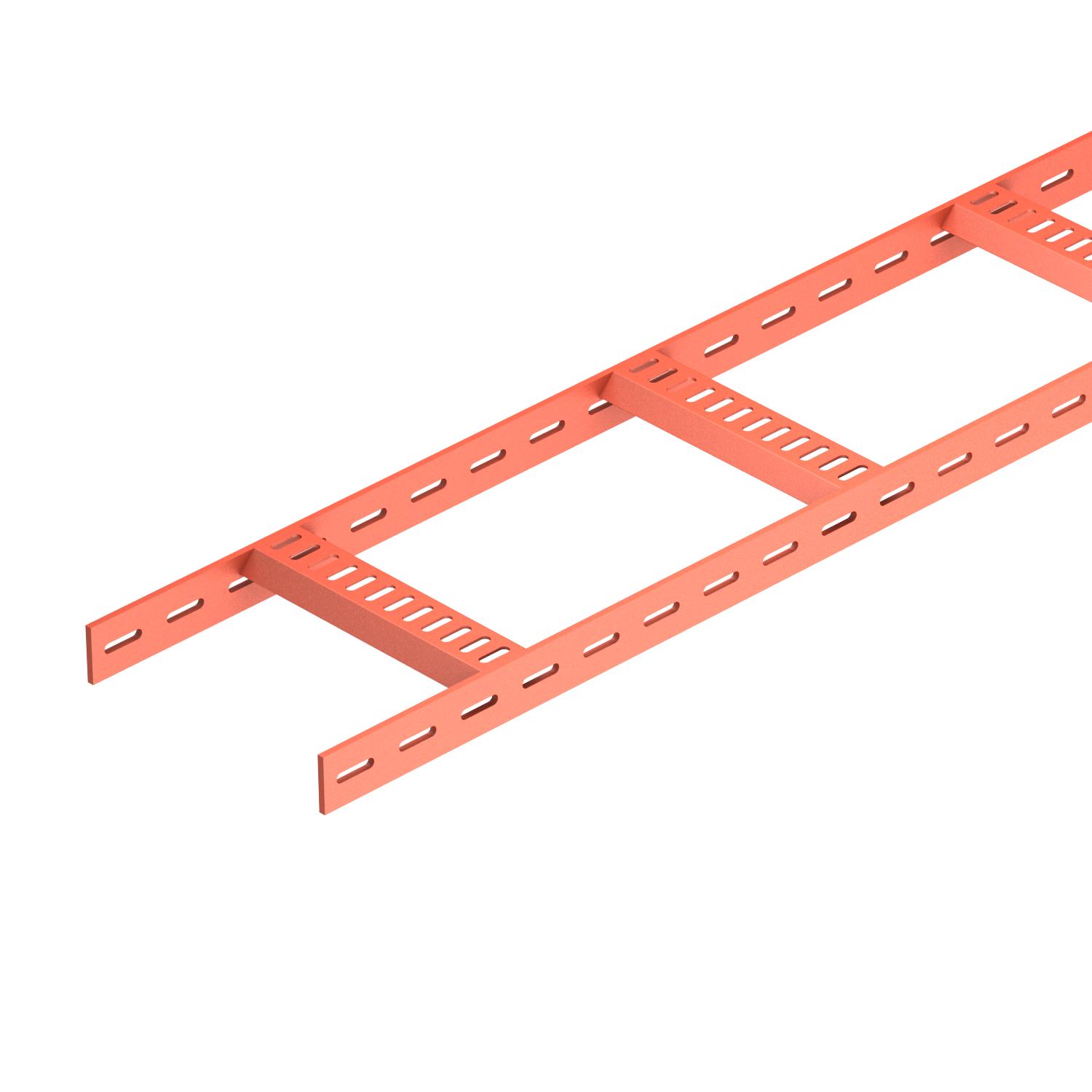

Kabelladder met trapeziumsport, standaard SG
Art.nr. 7097271 | EAN 4012196980000
- Productbeschrijving
-
ProductbeschrijvingScheepsladder met geperforeerde zijwanden H 40 mm, de rechtvormige sporten zijn geperforeerd en vastgelast. Belasting getest conform IEC in combinatie met verbinder type SLV. Lasgrondering type SIGMA-WELD 199.
-
- Technische gegevens
-
Technische gegevens

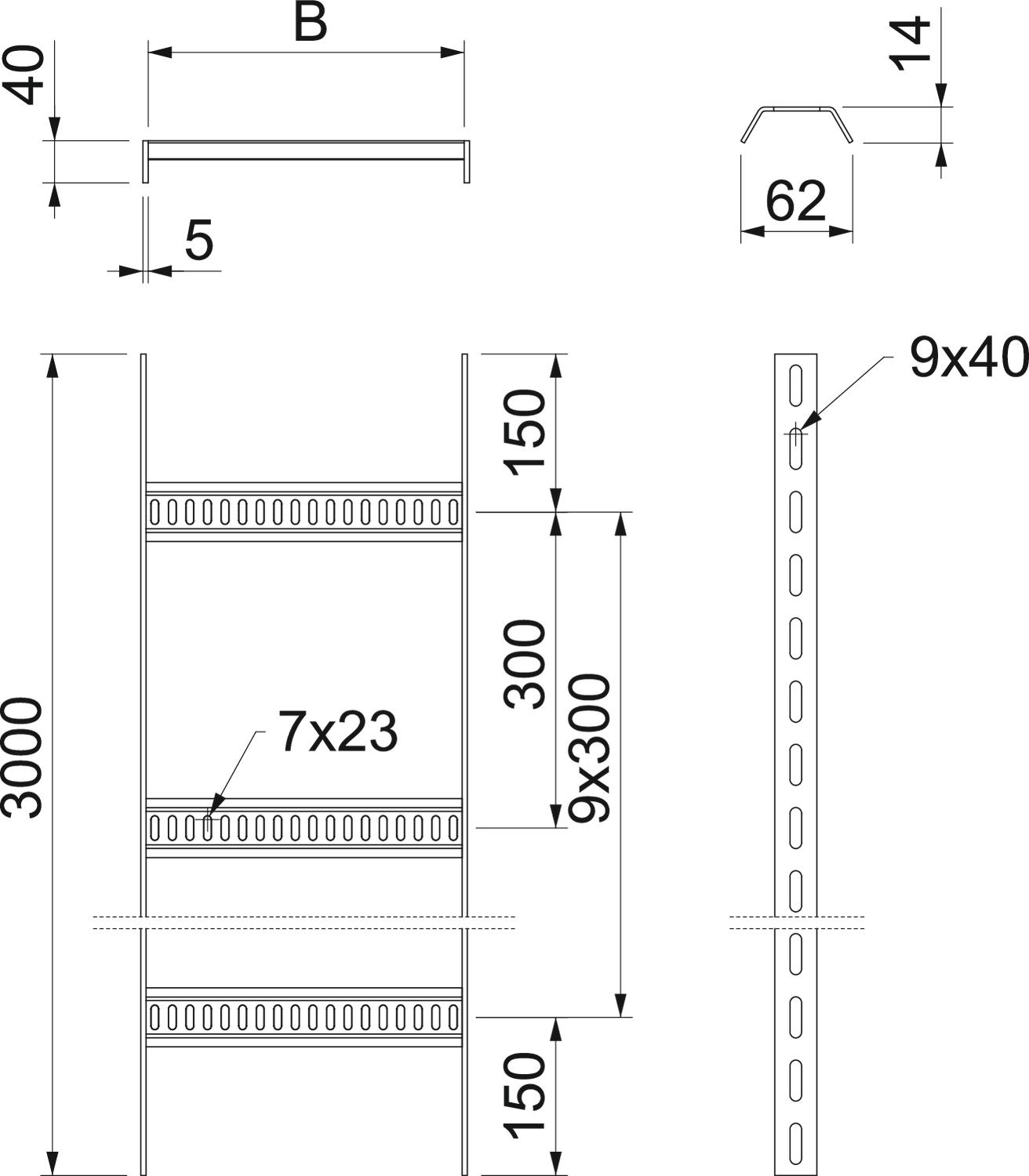

Bevestiging van de sport gelast Breedte 600 mm CO₂-voetafdruk (GWP) van wieg tot poort 9,6156 kg CO₂e / 1 Meter Dimensie 40x610x3000 Functiebehoud nee Hoogte 40 mm Kleur roestrood Lengte 3000 mm Maat B 610 mm Materiaal Staal Oppervlak lasgronding Plaatdikte 5 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 3 kN/m Steunafstand 2,0 m 2 kN/m Steunafstand 2,5 m 1 kN/m Steunafstand 3,0 m 0,6 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens

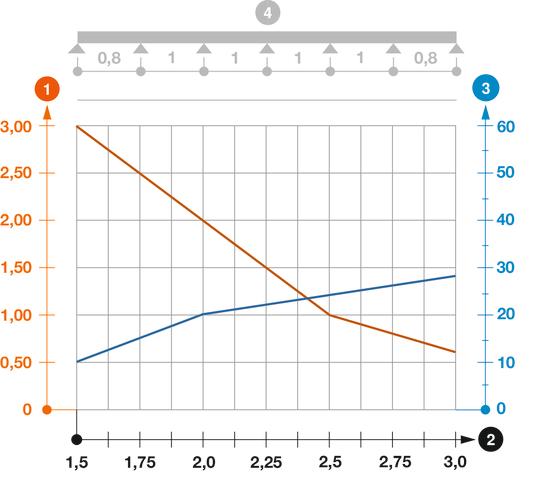

Belastingsdiagram kabelladder type SL 62
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Spanband A2K, diep zwart
SBR 8 A2K 6490192 40 m
Spanband FSK, steengrijs
SBR 15 FSK 6490280 25 m - Downloads
-
