Let op: Dit artikel is een uitloopartikel.
Kabelladder met Z-sport, licht
Art.nr. 7098032 | EAN 4012195707745
- Productbeschrijving
-

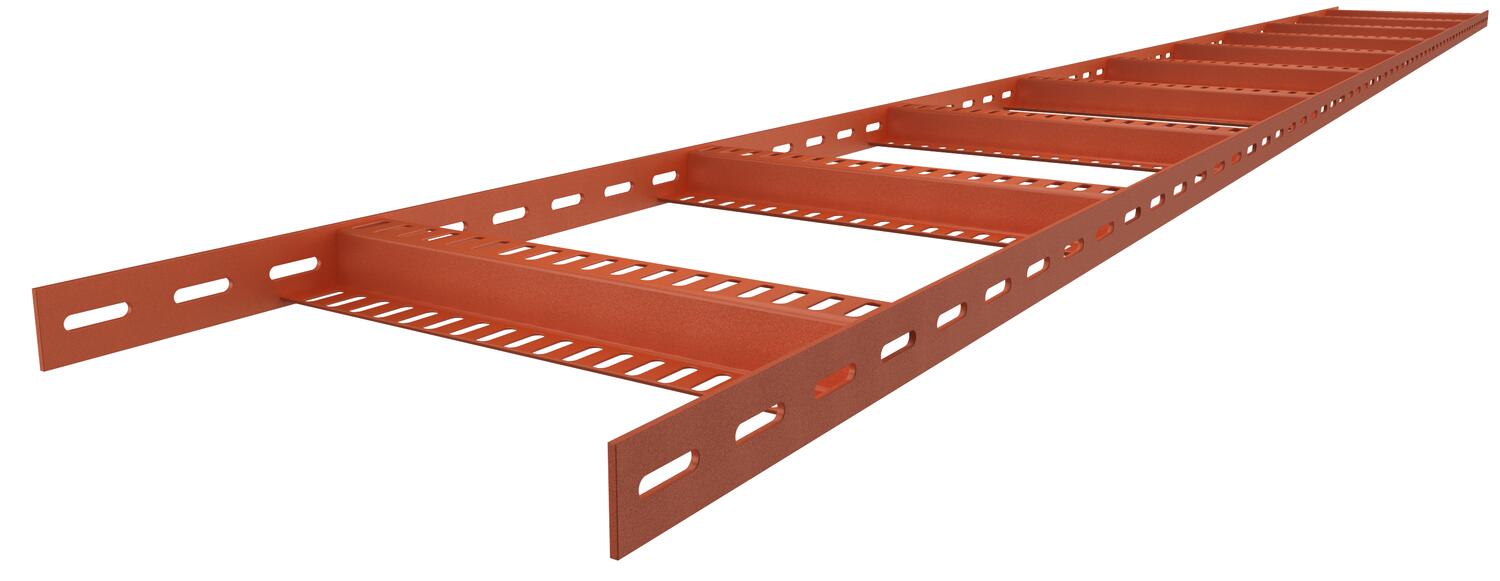

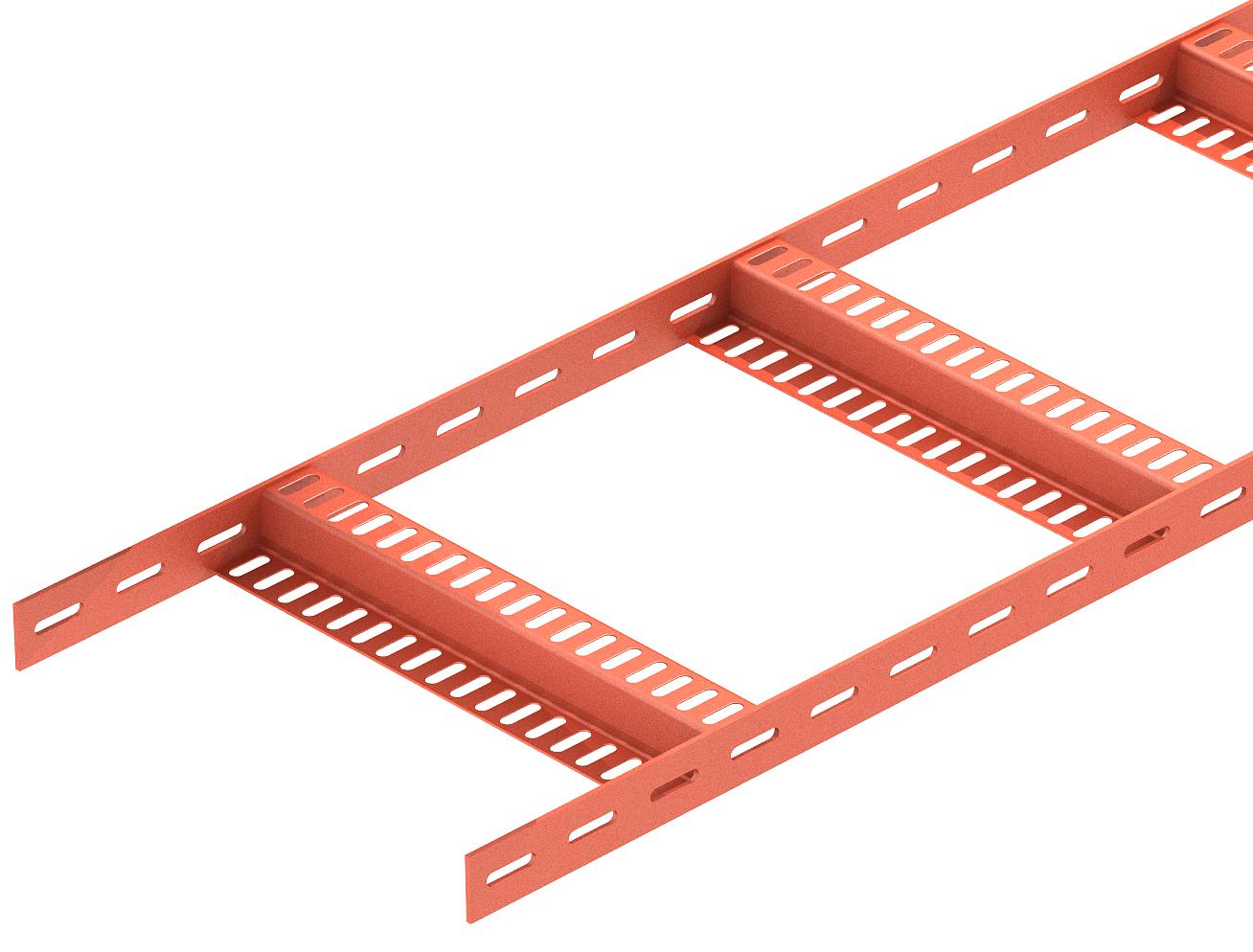

ProductbeschrijvingScheepskabelladder in lichte uitvoering met geperforeerde langsligger, zijhoogte 35 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV. Lasgrondering type SIGMA-WELD 199, ook in wit leverbaar.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 35x100 Bevestiging van de sport gelast Breedte 100 mm CO₂-voetafdruk (GWP) van wieg tot poort 3,4857 kg CO₂e / 1 Meter Dimensie 35x106x3000 Functiebehoud nee Hoogte 35 mm Kleur roestrood Lengte 3000 mm Maat B 106 mm Materiaal Staal Oppervlak lasgronding Plaatdikte 3 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 0,85 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,25 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SLZ L
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Spanband A2K, diep zwart
SBR 8 A2K 6490192 40 m
Spanband FSK, steengrijs
SBR 15 FSK 6490280 25 m - Downloads
-
Specificatieblad SLZ L 100 SG / 7098032 , 0.35MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring SLZ L 100 SG / 7098032 , 0.12MB , pdfPrestatieverklaring SLZ L 100 SG / 7098032 , 0.55MB , pdfPrestatieverklaring SLZ L 100 SG / 7098032 , 0.56MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
