Kabelladder met Z-sport, licht FT
Art.nr. 7098002 | EAN 4012195707646
- Productbeschrijving
-
ProductbeschrijvingScheepskabelladder in lichte uitvoering met geperforeerde langsligger, zijhoogte 35 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 35x100 Bevestiging van de sport gelast Breedte 100 mm CO₂-voetafdruk (GWP) van wieg tot poort 4,0507 kg CO₂e / 1 Meter Dimensie 35x106x3000 Functiebehoud nee Hoogte 35 mm Kleur zink Lengte 3000 mm Maat B 106 mm Materiaal Staal Oppervlak thermisch verzinkt Plaatdikte 3 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 0,85 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,25 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SLZ L
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

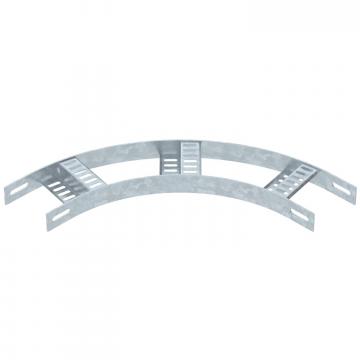

90°-bocht met Z-sport FT
SLZB L 90 100 FT 7099221 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Spanband A2K, diep zwart
SBR 8 A2K 6490192 40 m
Spanband FSK, steengrijs
SBR 15 FSK 6490280 25 m - Downloads
-
