Let op: Dit artikel is een uitloopartikel.

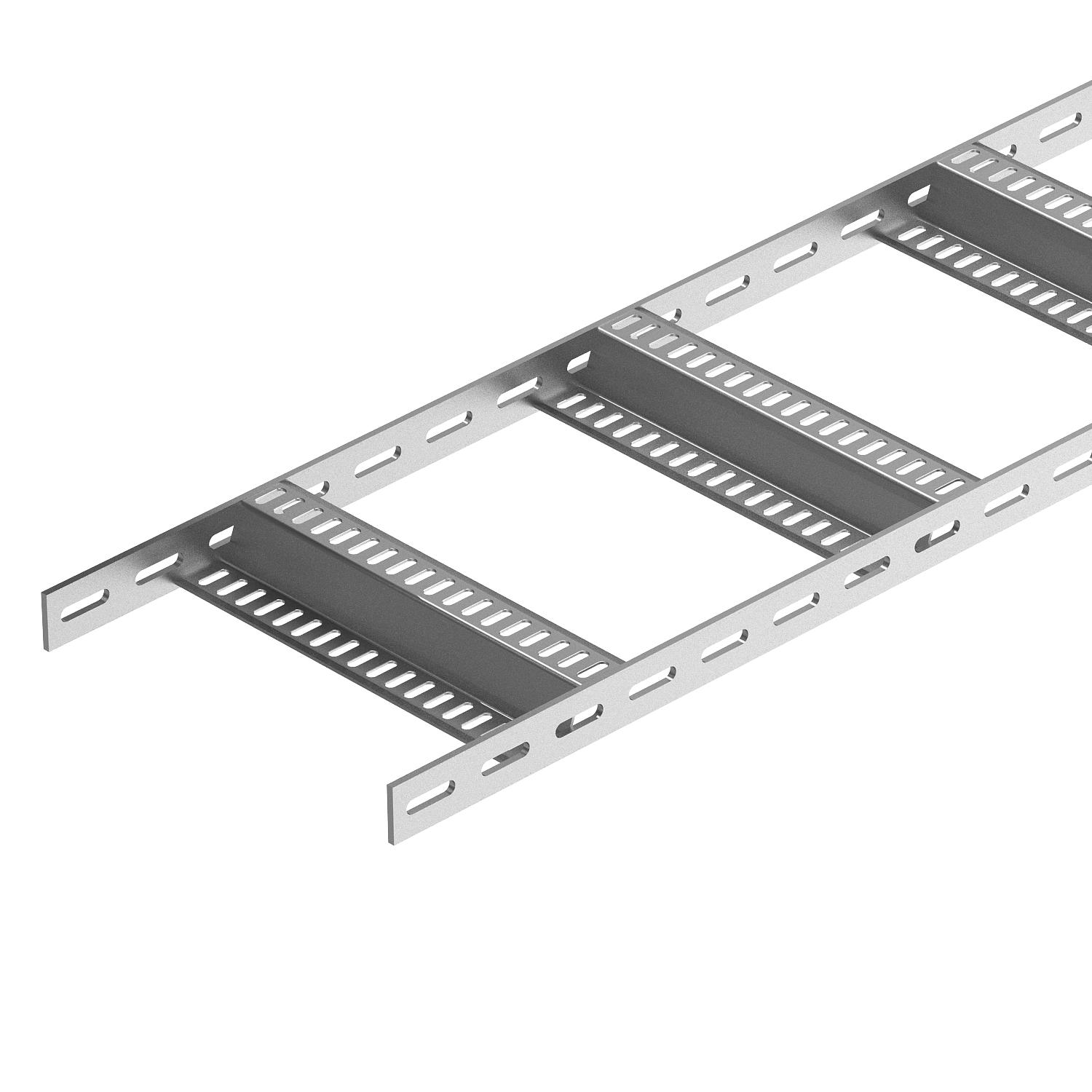

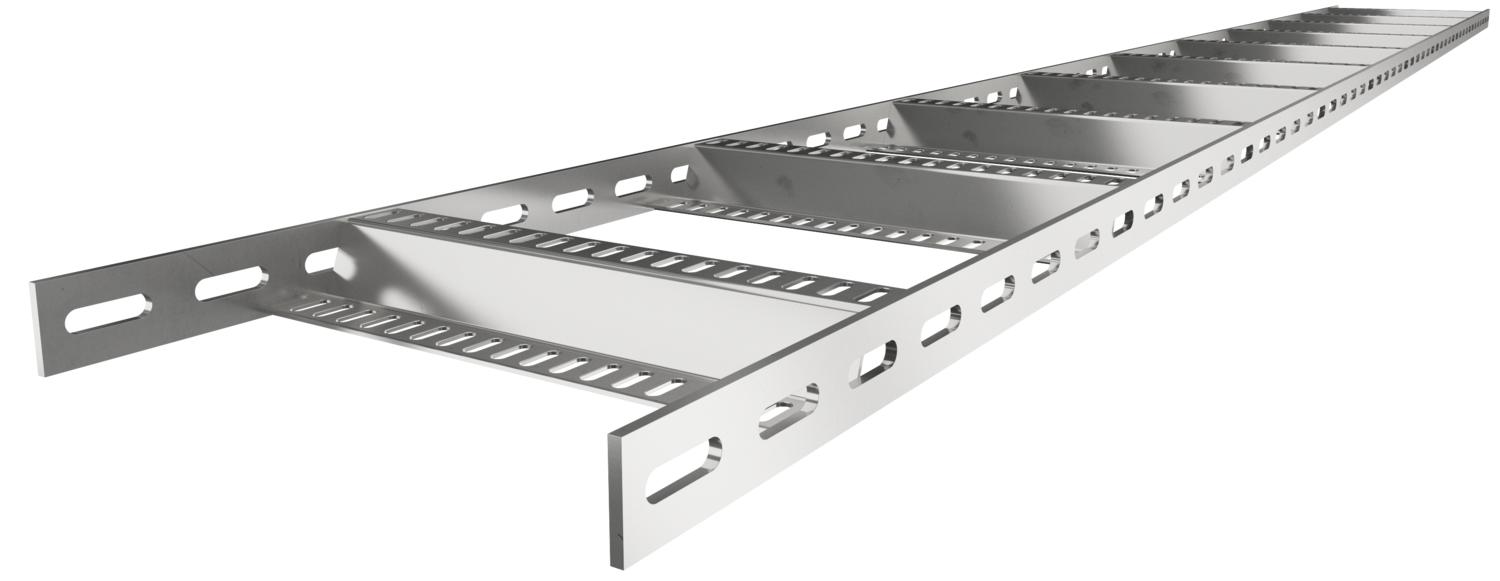

Kabelladder met Z-sport, standaard A4
Art.nr. 7098222 | EAN 4012195708414
- Productbeschrijving
-
ProductbeschrijvingScheepskabelladder met geperforeerde zijwanden H 40 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 40x100 Bevestiging van de sport gelast Breedte 100 mm CO₂-voetafdruk (GWP) van wieg tot poort 18,806 kg CO₂e / 1 Meter Dimensie 40x110x3000 Functiebehoud nee Hoogte 40 mm Kleur roestvrij staal Lengte 3000 mm Maat B 110 mm Materiaal Roestvast staal 1.4571 Oppervlak blank, nabehandeld Plaatdikte 5 mm Roestvast staal, gebeitst ja Sportafstand 300 mm Steunafstand 1,5 m 2,8 kN/m Steunafstand 2,0 m 1,5 kN/m Steunafstand 2,5 m 0,8 kN/m Steunafstand 3,0 m 0,5 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SLZ A2 A4
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
