Kabelladder met Z-sport, standaard FT 3000 | 100 | 5 | nee

Kabelladder met Z-sport, standaard FT

Art.nr. 7098132 | EAN 4012195708032

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	5 mm

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

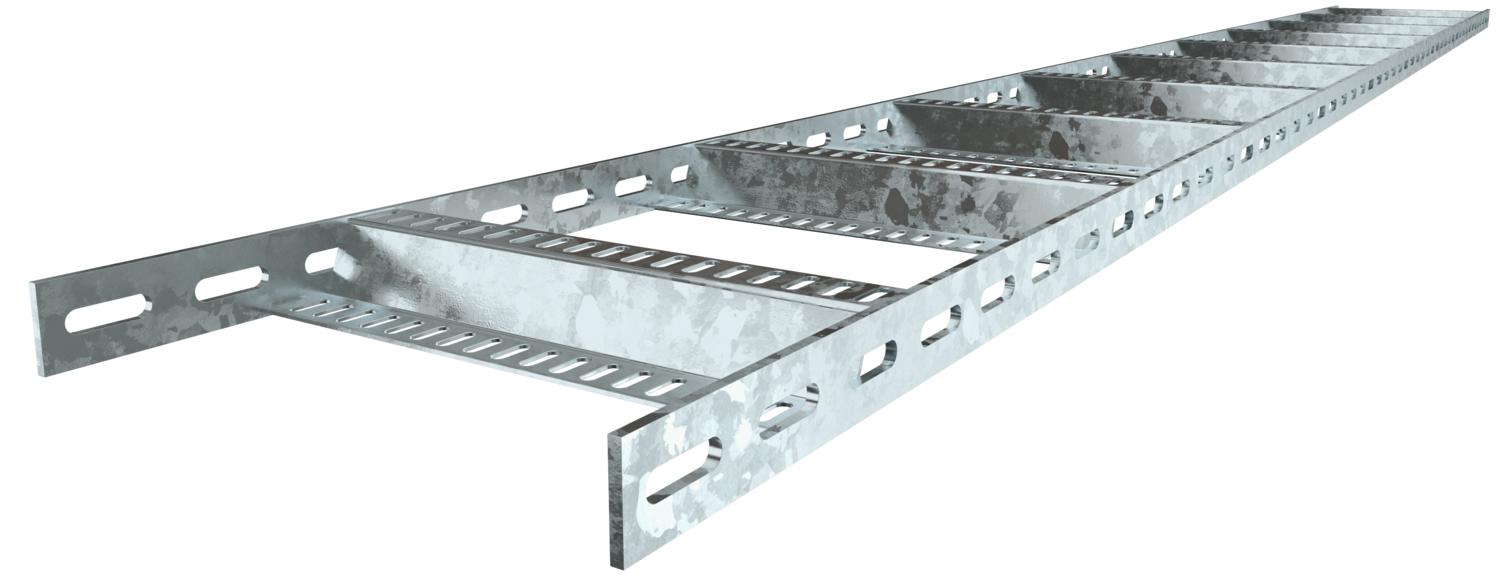

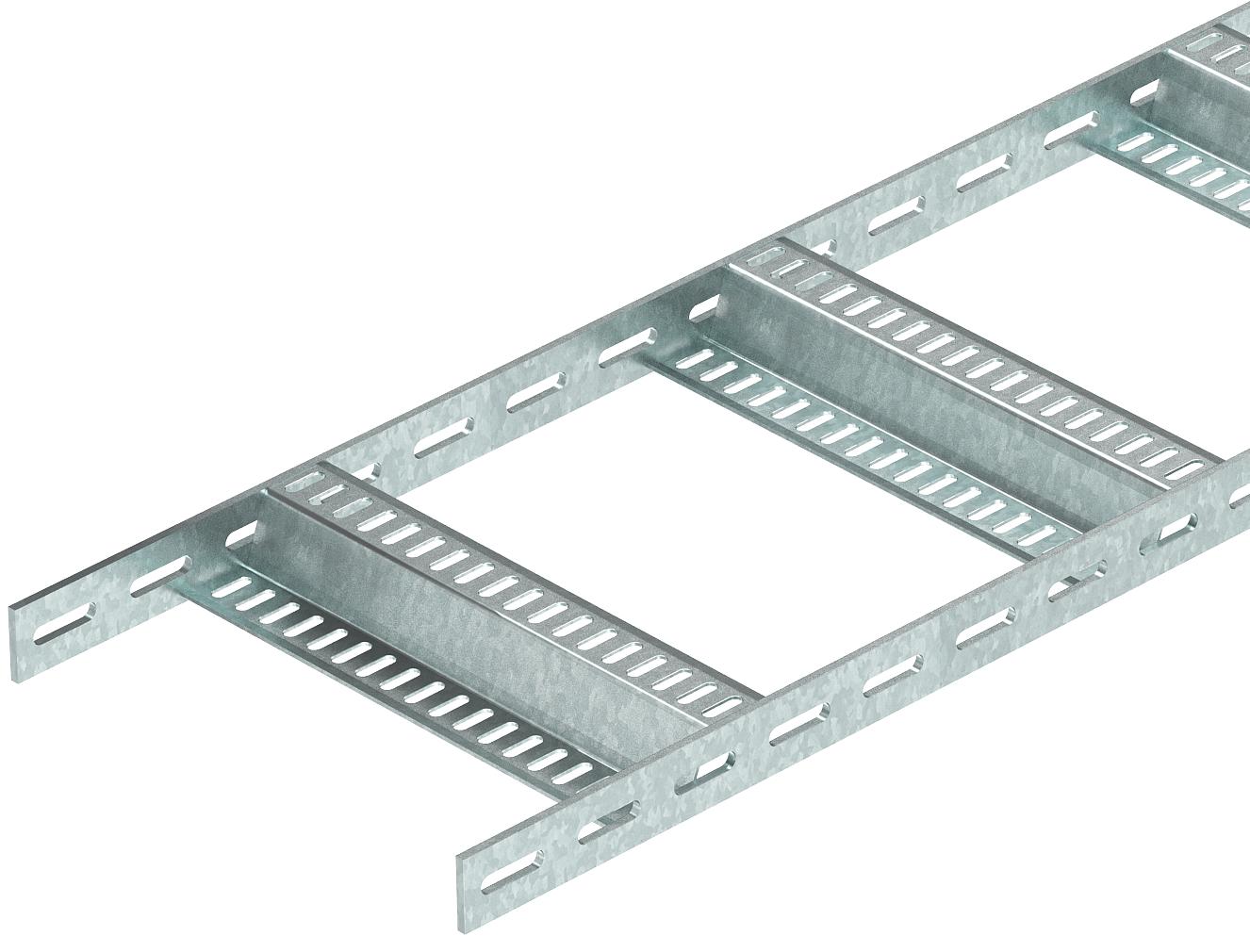

Scheepskabelladder met geperforeerde langsligger, zijhoogte 40 mm met vastgelaste, geperforeerde Z-sporten. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.

Technische gegevens

Technische gegevens

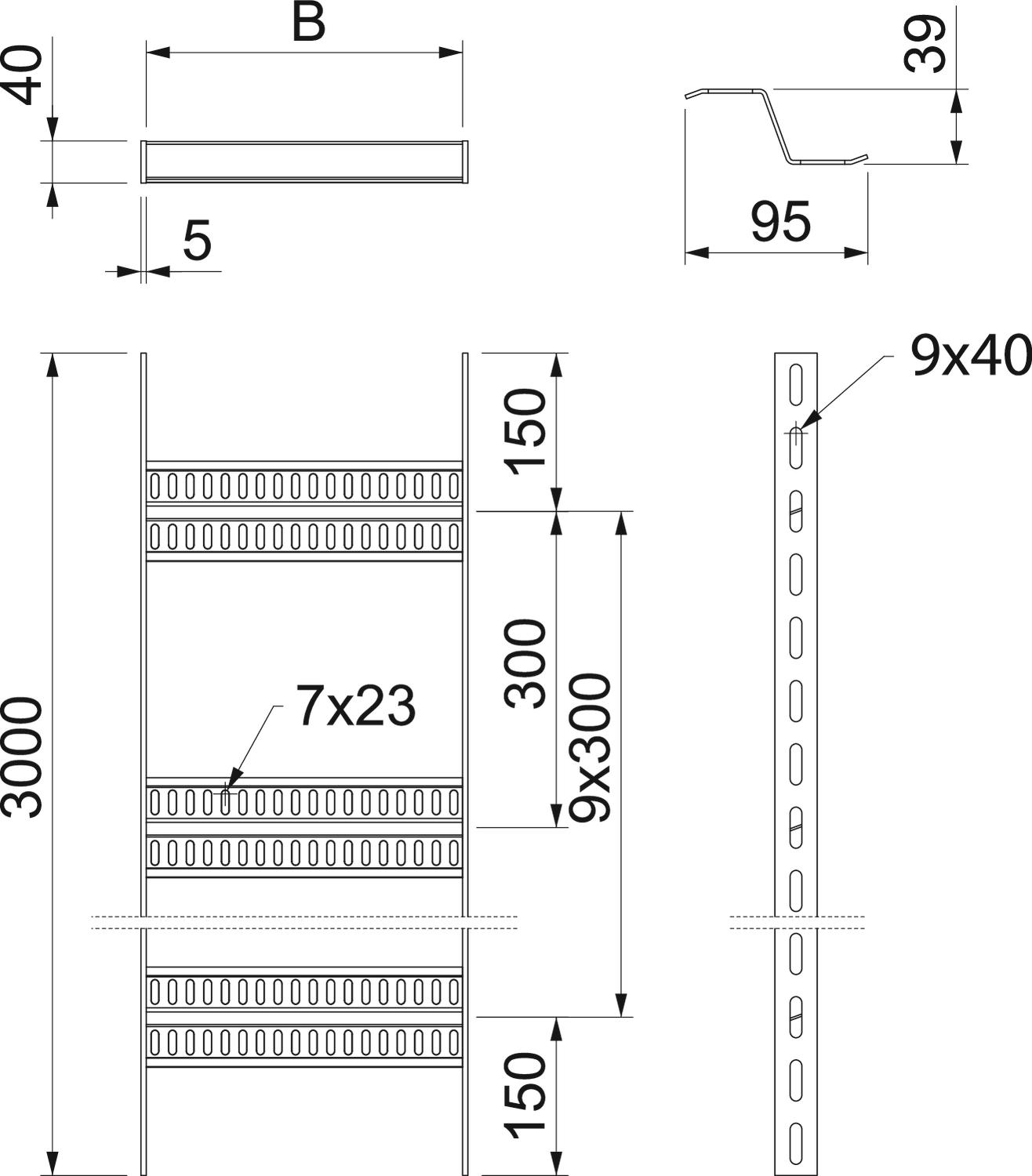

Afmetingen	40x100
Bevestiging van de sport	gelast
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	7,8314 kg CO₂e / 1 Meter
Dimensie	40x110x3000
Functiebehoud	nee
Hoogte	40 mm
Kleur	zink
Lengte	3000 mm
Maat B	110 mm
Materiaal	Staal
Oppervlak	thermisch verzinkt

Plaatdikte	5 mm
Roestvast staal, gebeitst	nee
Sportafstand	300 mm
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	1,75 kN/m
Steunafstand 2,5 m	1 kN/m
Steunafstand 3,0 m	0,6 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

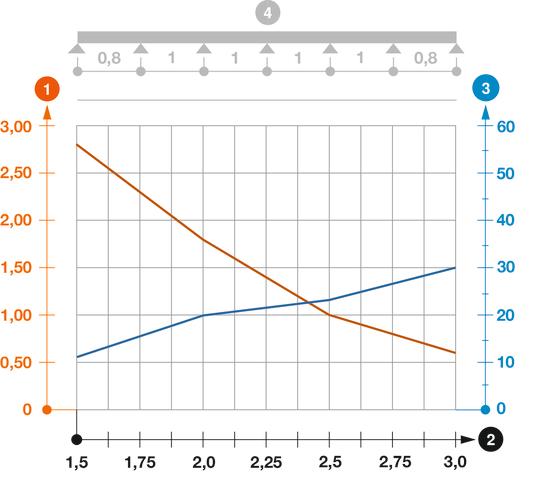

Belastingsdiagram kabelladder type SLZ

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
SLZ 100 FT	3000 mm	100 mm	5 mm	nee	7098132	m	3 m
SLZ 150 FT	3000 mm	150 mm	5 mm	nee	7098133	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	nee	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	nee	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	nee	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	nee	7098140	m	3 m
SLZ 600 FT	3000 mm	600 mm	5 mm	nee	7098142	m	3 m
