Kabelladder SLCS 110, 3 m C30 FT 3000 | 200 | 2 | nee

Kabelladder SLCS 110, 3 m C30 FT

Art.nr. 6207302 | EAN 4012196431854

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Kabelladder met hoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Bevestiging van de sport	gelast
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	11,4956 kg CO₂e / 1 Meter
Dimensie	110x200x3000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3000 mm
Maat B	200 mm
Materiaal	Staal
Nuttige doorsnede	180 cm²
Nuttige doorsnede	18000 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee

Sleufmaat sport	17,00
Sportafstand	300 mm
Steunafstand 2,0 m	4 kN/m
Steunafstand 2,5 m	3 kN/m
Steunafstand 3,0 m	2,3 kN/m
Steunafstand 3,5 m	1,6 kN/m
Steunafstand 4,0 m	1 kN/m
Steunafstand 4,5 m	0,83 kN/m
Steunafstand 5,0 m	0,7 kN/m
Steunafstand 6,0 m	0,25 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

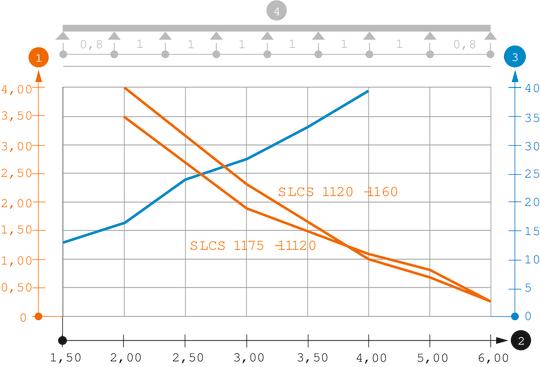

Belastingsdiagram kabelladder SLCS 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nee	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nee	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nee	6207306	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nee	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	nee	6207314	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	nee	6207318	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	LVG 110 FT	6216548	Stuks	10 Stuks
90°-bocht 110 FT	LB 90 1120 R3 FT	6225142	Stuks	1 Stuks
Multifunctionele verbinder FT	LMFV 1120 FT	6225770	Stuks	1 Stuks
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	3 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	3 m
Aftakplaat FT	LAB 20 FT	6220436	Stuks	1 Stuks
