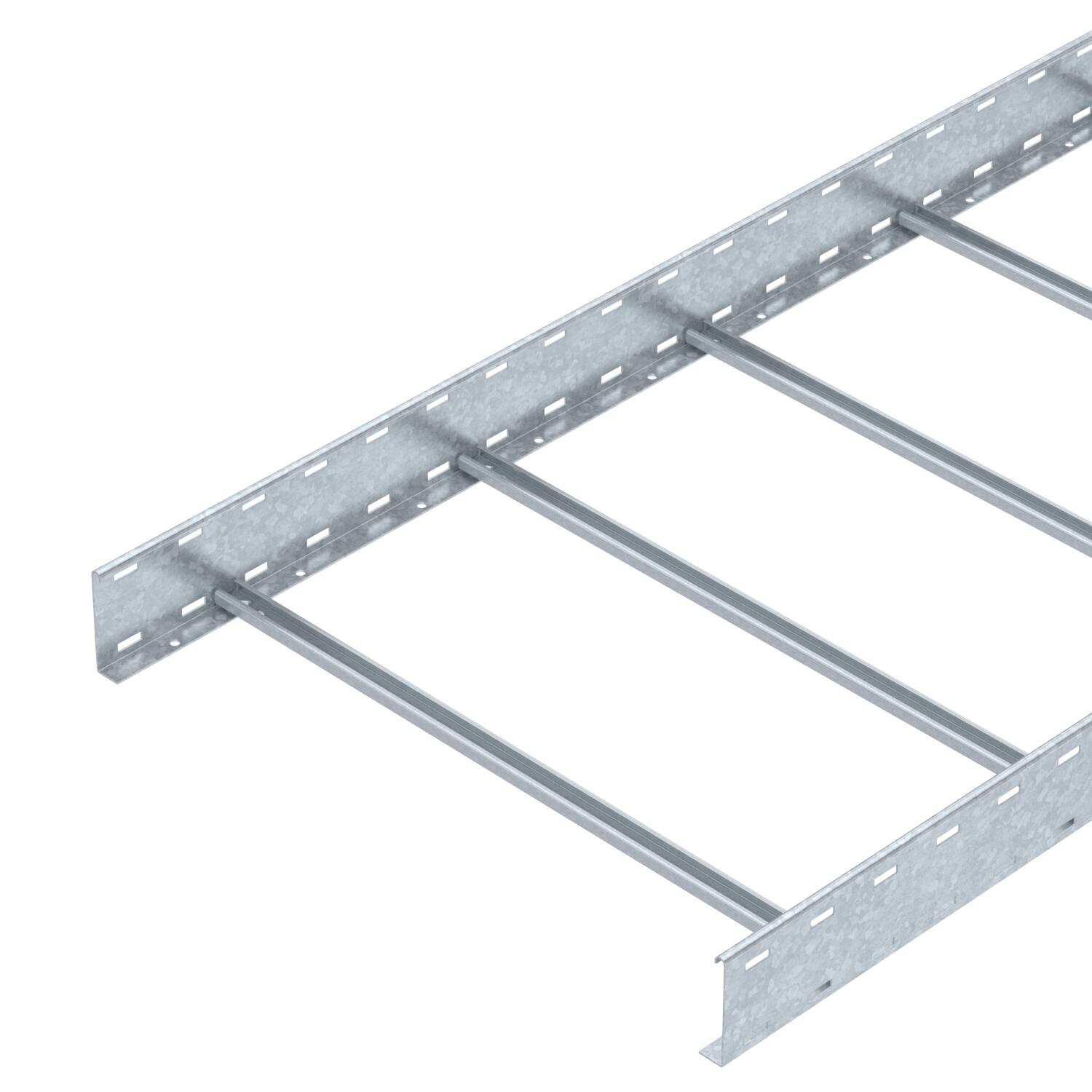

Kabelladder SLCS 110, 3 m C30 FT
Art.nr. 6207314 | EAN 4012196431915
- Productbeschrijving
-
Productbeschrijving
Kabelladder met hoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Technische gegevens

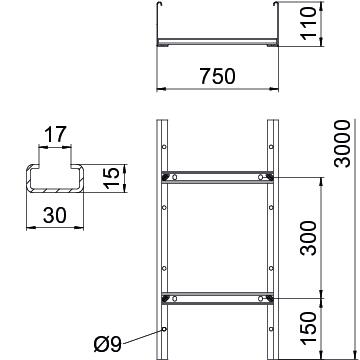

Bevestiging van de sport gelast Dimensie 110x750x3000 Functiebehoud nee Materiaal Staal Nuttige doorsnede 675 cm² Nuttige doorsnede 67500 mm² Oppervlak thermisch verzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 750 mm Hoogte 110 mm Lengte 3000 mm Lengte 3000 ft Maat B 750 mm Belastingen
Steunafstand 2,0 m 3,5 kN/m Steunafstand 3,0 m 1,9 kN/m Steunafstand 4,0 m 1 kN/m Steunafstand 5,0 m 0,8 kN/m Steunafstand 6,0 m 0,25 kN/m Technische gegevens
Belastingsdiagram kabelladder SLCS 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
