Kabelladder SLCS 110, 3 m C30 FT
Art.nr. 6207318 | EAN 4012196431939
- Productbeschrijving
-

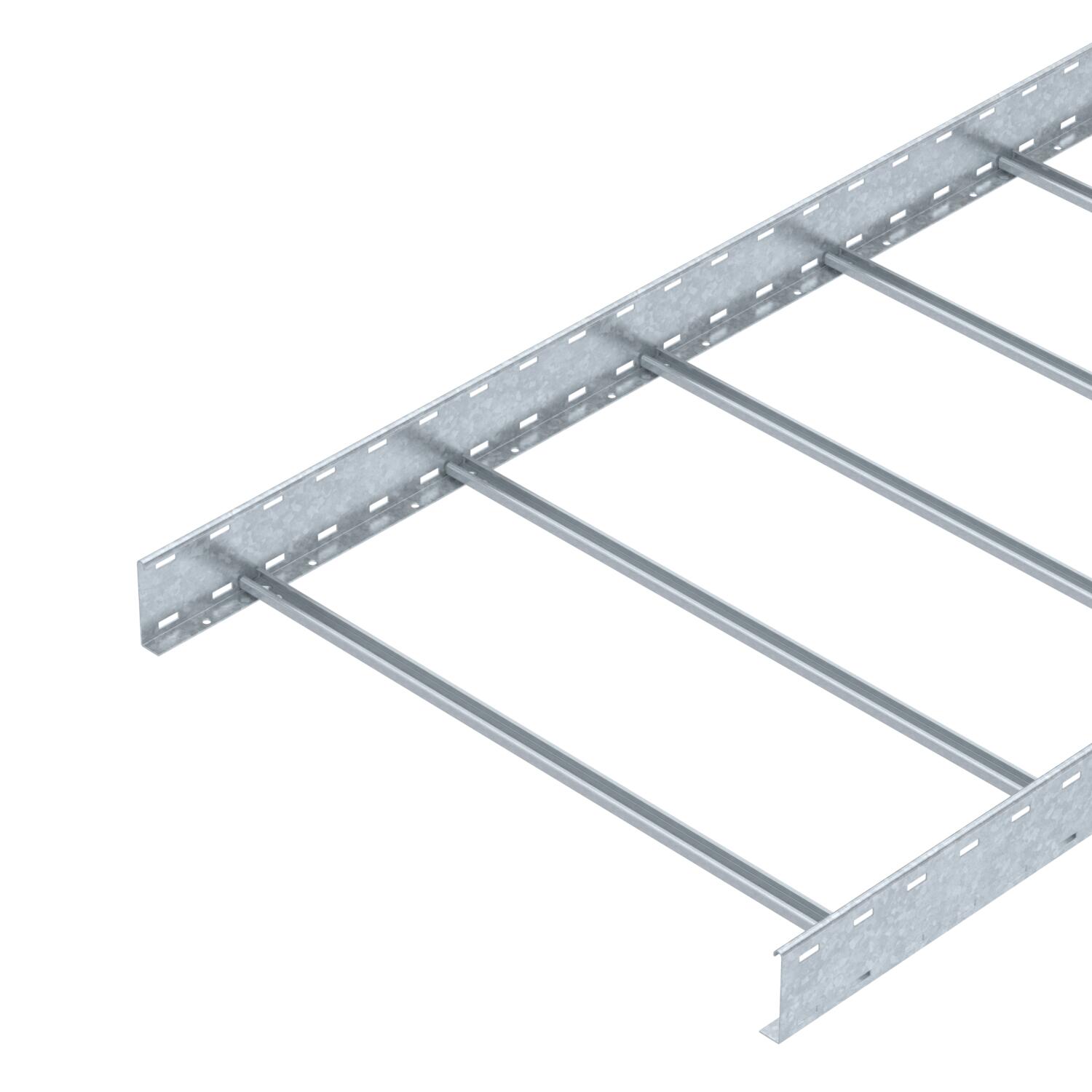

ProductbeschrijvingKabelladder met hoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Technische gegevens

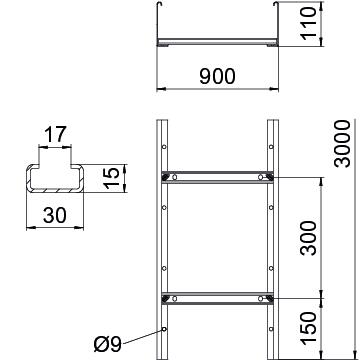

Bevestiging van de sport gelast Breedte 900 mm CO₂-voetafdruk (GWP) van wieg tot poort 16,4203 kg CO₂e / 1 Meter Dimensie 110x900x3000 Functiebehoud nee Hoogte 110 mm Kleur zink Lengte 3000 mm Maat B 900 mm Materiaal Staal Nuttige doorsnede 81000 mm² Nuttige doorsnede 810 cm² Oppervlak thermisch verzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 17,00 Sportafstand 300 mm Steunafstand 2,0 m 3,5 kN/m Steunafstand 3,0 m 1,9 kN/m Steunafstand 4,0 m 1 kN/m Steunafstand 5,0 m 0,8 kN/m Steunafstand 6,0 m 0,25 kN/m Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder SLCS 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
