Kartelsluitring DIN 6798 G 10 | 5,3 | 1,8 | M5

morepic-1

morepic-2

Kartelsluitring DIN 6798 G

Art.nr. 3404056 | EAN 4012195301578

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Kartelsluitring volgens DIN 6798, vorm A.

Technische gegevens

Afmetingen

Afm. h	1,8 mm
Afmeting d min.	10 mm
Binnendiameter	5,3 mm
Buitendiameter	10 mm
Diameter	10 mm
Dimensie	M5
Hoogte	1,8 mm

Maat d	5,3 mm
Materiaal	Staal
Oppervlak	galvanisch verzinkt
Schroefdraad	M5
Stijfsel	1,8 mm
Uitvoering borgring	open buitenvertanding

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Stuks	100 Stuks
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Stuks	100 Stuks
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Stuks	100 Stuks
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Stuks	100 Stuks
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Stuks	100 Stuks

Downloads

Specificatieblad SWS M5 G / 3404056 , 0.11MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring SWS M5 G / 3404056 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring SWS M5 G / 3404056 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SWS M5 G / 3404056 , 0.12MB , pdf

Download

Productgrafiek SWS M5 G / 3404056, 9.90 kB, jpg

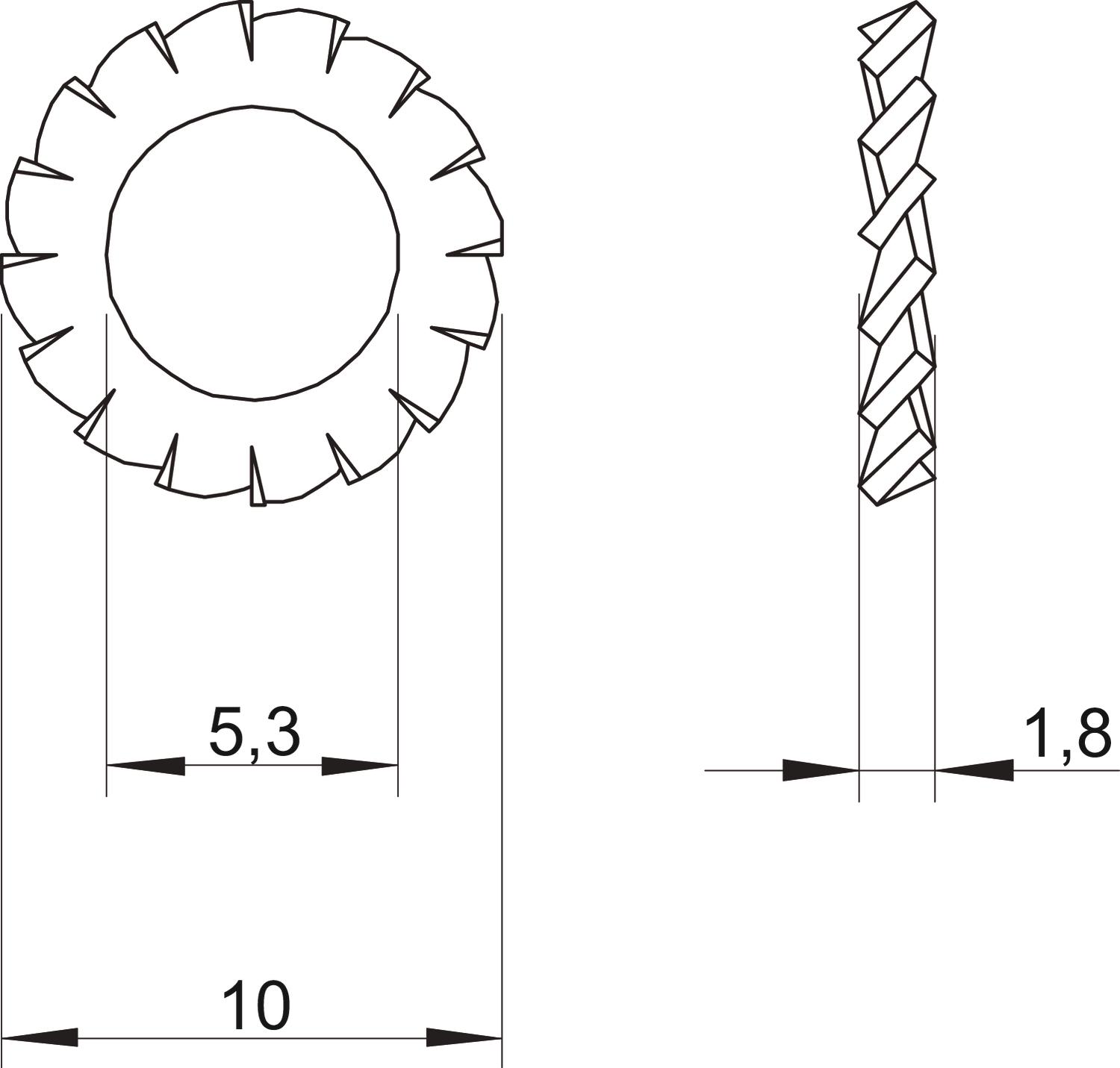

Dimensionale tekening SWS M5 G / 3404056, 81.61 kB, jpg
