Kartelsluitring DIN 6798 G 18 | 10,5 | 2,7 | M10

morepic-1

morepic-2

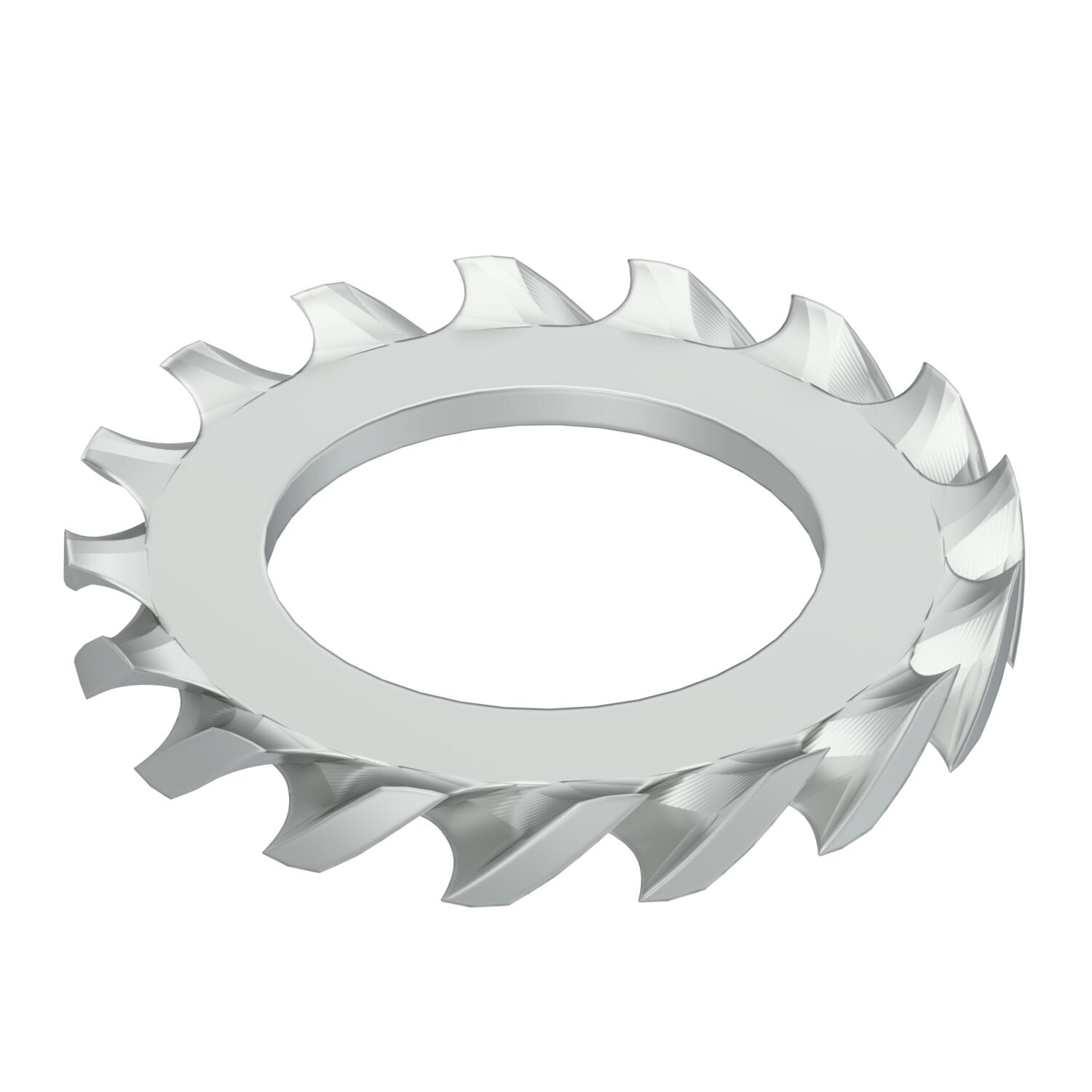

Kartelsluitring DIN 6798 G

Art.nr. 3404102 | EAN 4012195301752

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Kartelsluitring volgens DIN 6798, vorm A.

Technische gegevens

Afmetingen

Afm. h	2,7 mm
Afmeting d max.	18 mm
Afmeting d min.	18 mm
Binnendiameter	0,41 mm
Buitendiameter	18 mm
Diameter	18 mm
Dimensie	M10
Hoogte	2,7 mm

Maat d	10,5 mm
Materiaal	Staal
Oppervlak	galvanisch verzinkt
Plaatdikte	0,11 in
Schroefdraad	M10
Stijfsel	2,7 mm
Uitvoering borgring	open buitenvertanding

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Stuks	100 Stuks
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Stuks	100 Stuks
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Stuks	100 Stuks
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Stuks	100 Stuks
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Stuks	100 Stuks

Downloads

Specificatieblad SWS M10 G / 3404102 , 0.11MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring SWS M10 G / 3404102 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring SWS M10 G / 3404102 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SWS M10 G / 3404102 , 0.12MB , pdf

Download

Productgrafiek SWS M10 G / 3404102, 15.31 kB, jpg

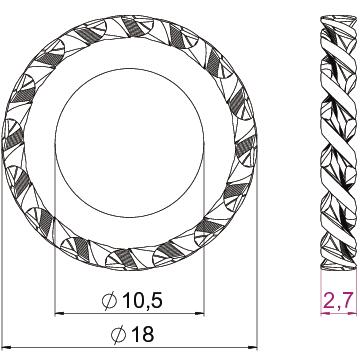

Dimensionale tekening SWS M10 G / 3404102, 82.16 kB, jpg

SWS M10 G / 3404102

3404102_KSTP1.stp, 15.55 kB
