Koppeling GA-KUP70 120

morepic-1

morepic-2

Koppeling GA-KUP70

Art.nr. 6279701 | EAN 4012195769989

Art.nr. / Type	6279701 / GA-KUP70

Lengte	120 mm

Productbeschrijving

Productbeschrijving

Voegverbinder voor verbinden van de bodemdelen van Rapid 80 GA wandgoten aluminium.

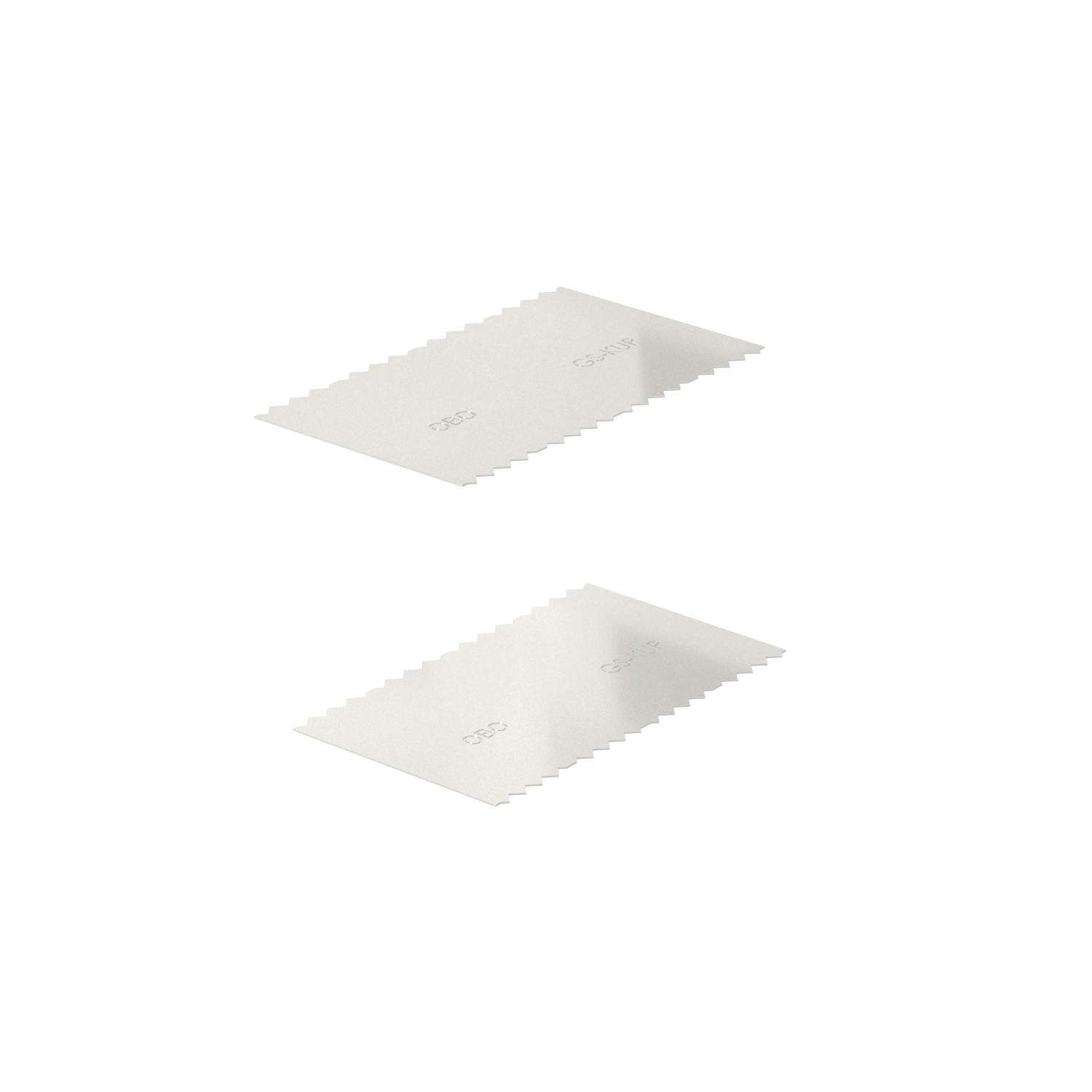

Een koppeling wordt geleverd met 2 verbindingsplaten.

Technische gegevens

Technische gegevens

Beschermingsgraad	IP 30
Beschermingsgraad IK-code	IK10
Breedte	64 mm
Dimensie	64x120
Halogeenvrij	ja
Kanaalhoogte	70 mm
Kleur	roestvrij staal

Lengte	120 mm
Materiaal	Roestvast staal 1.4301
met potentiaalvereffening	ja
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-25 °C
Uitvoering	Koppeling
Uitvoering	Universeel

Alle typen

Alle typen

Type	Lengte	Art.nr.	Aantal	kl. VKE
GA-KUP70	120 mm	6279701	VPE	1 VPE

Downloads

Specificatieblad GA-KUP70 / 6279701 , 0.18MB , pdf

Brochure Rapid 80 wandkanalen , 2.10MB , pdf

Catalogus Geräteeinbaukanäle und Säulen , 28.91MB , pdf

EU Conformiteitsverklaring GA-KUP70 / 6279701 , 0.15MB , pdf

UK Conformiteitsverklaring GA-KUP70 / 6279701 , 0.14MB , pdf

Download

REACH Conformiteitsverklaring GA-KUP70 / 6279701 , 0.27MB , pdf

Download

RoHS Conformiteitsverklaring GA-KUP70 / 6279701 , 0.28MB , pdf

Download

Goedkeuring VDE-goedkeuring Rapid 80 apparatuurinbouwkoker aluminium systemen , 0.24MB , pdf

Download

Montagehandleiding Montagehandleiding koppeling GK-KUP/GS-KUP/KUPP/GA-KUP , 3.68MB , pdf

Download

Productgrafiek GA-KUP70 / 6279701, 26.95 kB, jpg

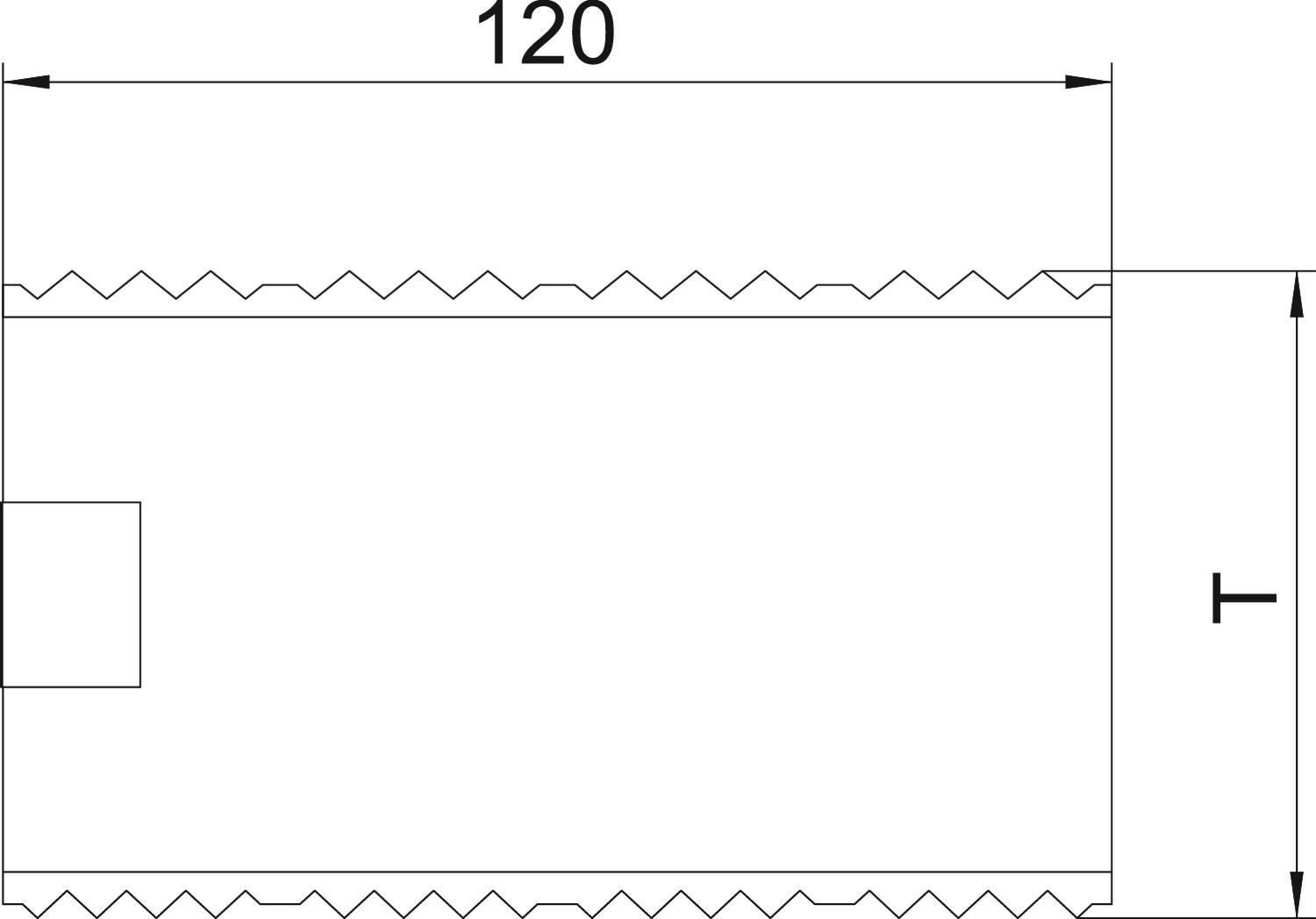

Dimensionale tekening GA-KUP70 / 6279701, 44.09 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar

6279701_KSTP1.stp, 550.74 kB
