Koppelplaat FS
Art.nr. 6216545 | EAN 4012195065678
- Productbeschrijving
-

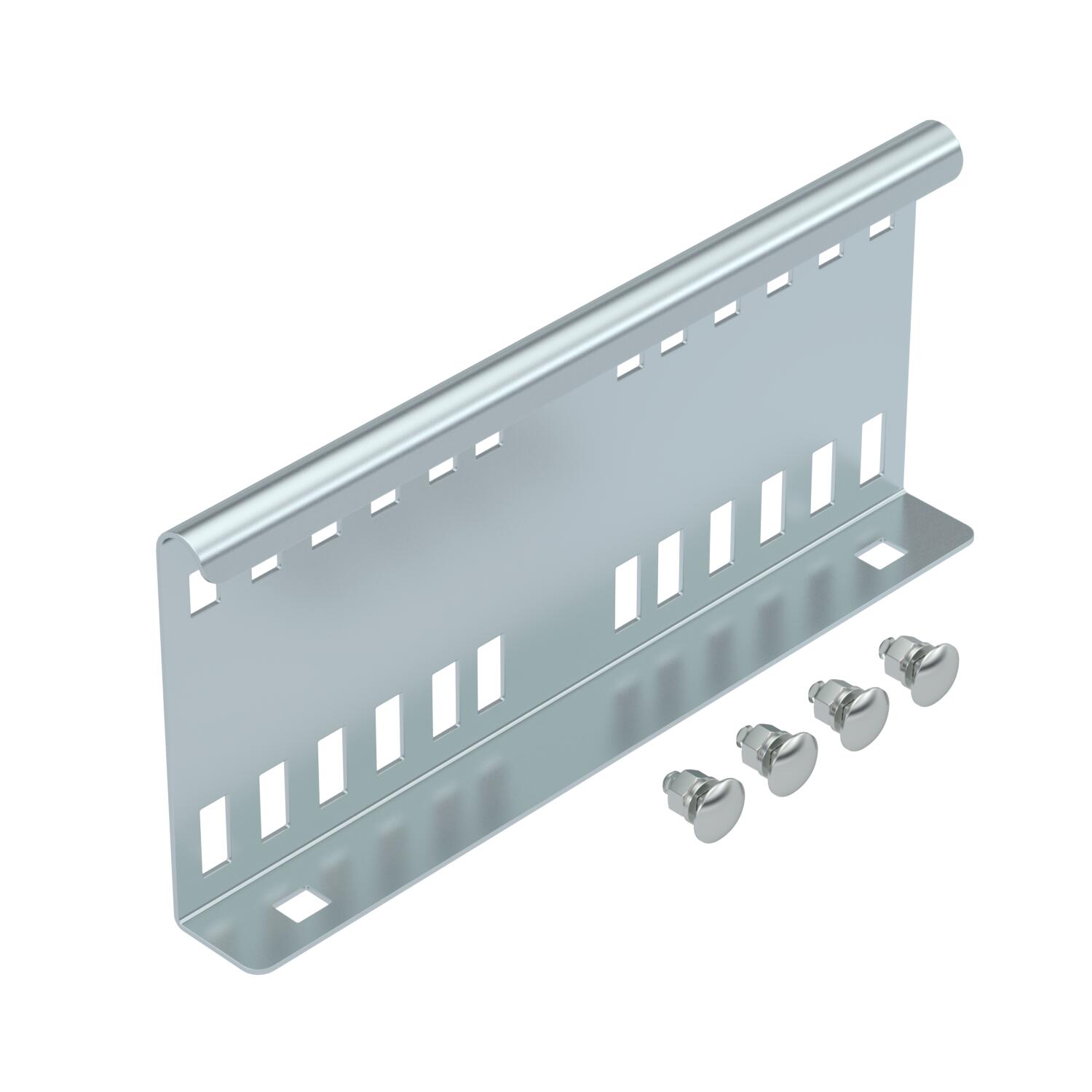

ProductbeschrijvingKoppelplaat als buitenverbinding voor de verbinding van kabelladders en hulpstukken met een zijhoogte van 110 mm en doorlopende zijkantperforatie.
-
- Technische gegevens
-
Technische gegevens

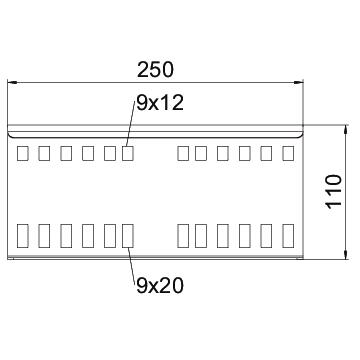

Afmetingen 114x205 Breedte 28 mm Dimensie 114x250 Geschikt voor draadgoot nee Geschikt voor kabeldraagsysteemhoogte 110 mm Geschikt voor kabelgoot nee Geschikt voor kabelladder ja Hoogte 110 mm Kleur zink Lengte 250 mm Materiaal Staal Oppervlak bandverzinkt Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Scharnierverbinder horizontaal nee Scharnierverbinder verticaal nee Uitvoering Verbinder Verbindingstype Schroefverbinder - Alle typen
- Downloads
-
Specificatieblad LVG 110 FS / 6216545 , 0.17MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring LVG 110 FS / 6216545 , 0.12MB , pdfUK Conformiteitsverklaring LVG 110 FS / 6216545 , 0.09MB , pdfREACH Conformiteitsverklaring LVG 110 FS / 6216545 , 0.12MB , pdfRoHS Conformiteitsverklaring LVG 110 FS / 6216545 , 0.12MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
