- Productbeschrijving
-

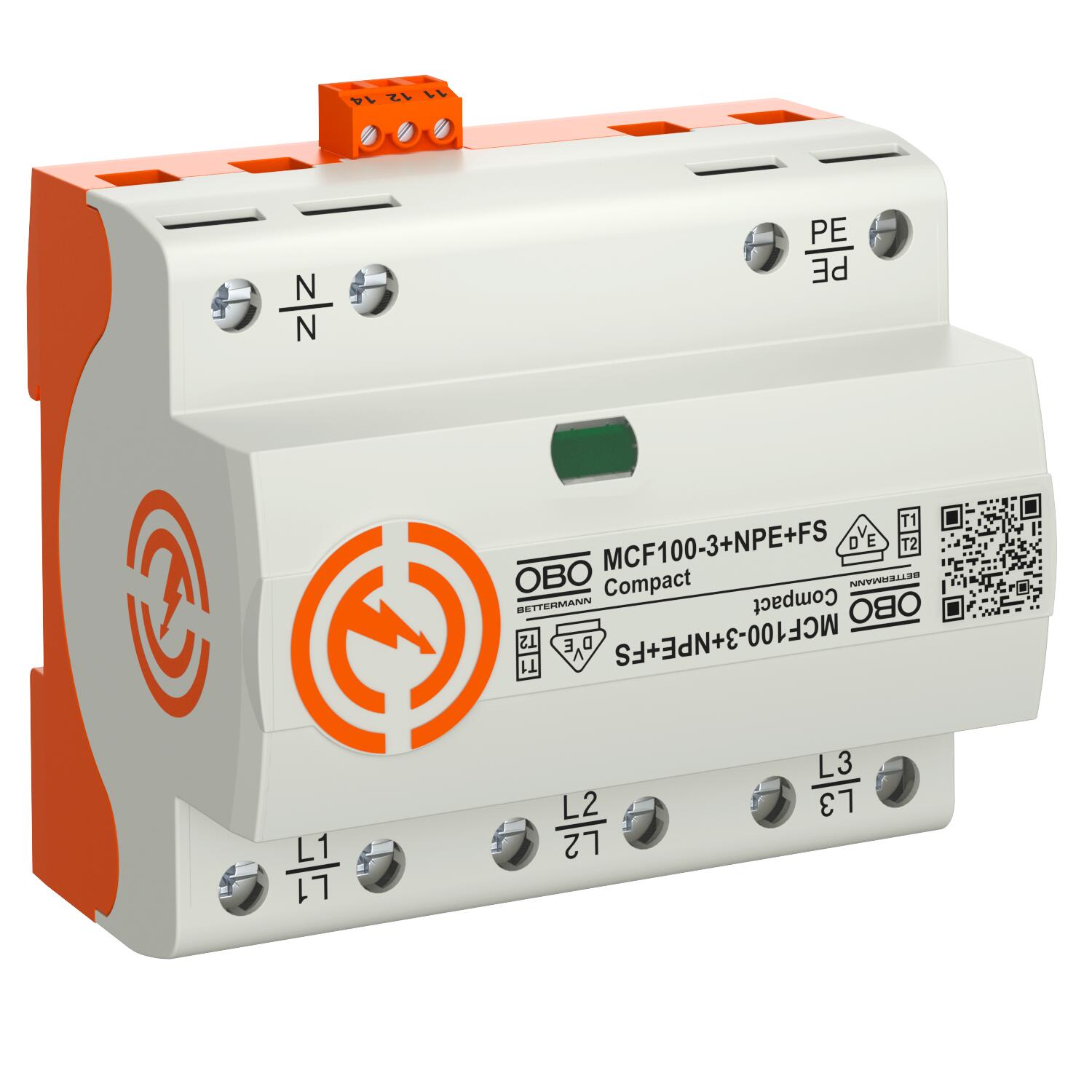

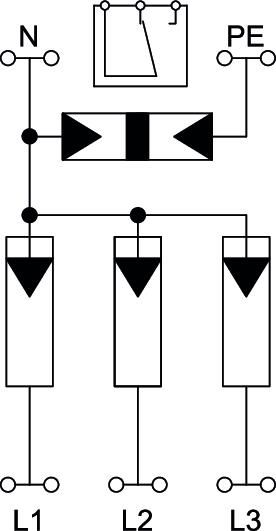

ProductbeschrijvingCombi-afleider, bliksemstroom- en overspanningsafleider type 1+2
• Beveiligingsniveau <1,5 kV
• Voor bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 100 kA (10/350) 3+NPE
• Netopvolgstroomblussend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG
• Voldoet aan de eisen uit de VDEW-richtlijn en de E VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar
• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat

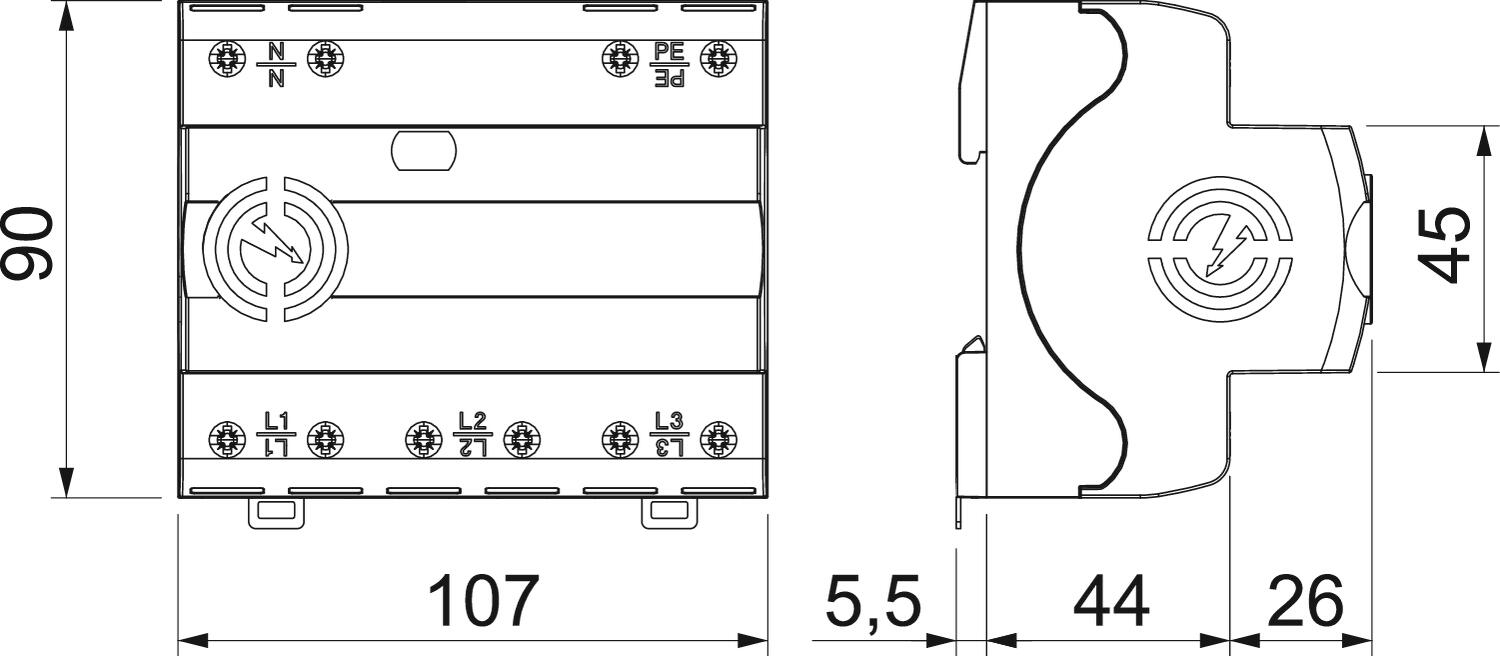

- Technische gegevens
-
Aansluitmogelijkheden
Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen min. 28 AWG Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aanspreektijd <100 ns Aantal polen 4 Aderdoorsnede flexibel (soepel) max. 3 AWG Aderdoorsnede flexibel (soepel) max. 25 mm² Aderdoorsnede flexibel (soepel) min. 1,5 mm² Aderdoorsnede flexibel (soepel) min. 16 AWG Afleidstroom (8/20 µs) [totaal] 100 kA Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,5 Bliksempiekstroom (10/350 μs) 25 kA Bliksempiekstroom (10/350) [totaal] 100 kA Breedte 107 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Draaimoment 5 Nm FM-contacten Wisselaar Gemeenschappelijk beschermingsniveau [L-PE] 2,5 kV Hoogte 70 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 90 mm Materiaal behuizing PA UL 94 V-0 Max. netzijdige overstroombeveiliging 315 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale afleidstootstroom (8/20 μs) [L-N] 50 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 100 kA Maximale continuespanning AC 255 V Maximale continuspanning (L-N) 255 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 315 A Montagetype DIN-rail 35 mm Netvorm TT Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 35 kA Nominale afleidstootstroom (8/20 μs) [L-N] 35 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 100 kA Nominale spanning AC (50/60 Hz) 230 V Schakelvermogen AC 250V/ 1,5A Schakelvermogen DC 250V/ 0,1A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD conform UL 1449 Type 4 SPD volgens EN 61643-11 Type 1 + 2 Toelatingen VDE TOV-spanning [L-N] - fail-safe modus - 120 min 442 V TOV-spanning [L-N] - withstand mode - 5 s 440 V TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 50 kA - Alle typen
- Downloads
-
Specificatieblad MCF100-3+NPE+FS / 5096987 , 0.32MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring MCF100-3+NPE+FS / 5096987 , 0.13MB , pdfREACH Conformiteitsverklaring MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfRoHS Conformiteitsverklaring MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfGoedkeuring VDE-goedkeuring MCF NAR , 0.12MB , pdfGoedkeuring UL-certificaat MCF Compact , 0.37MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding Montage-instructie MCF 75 + MCF 100 , 0.12MB , pdfInstallatiehandleiding Montage-instructies MCF 75-3 FS; MCF100-3+NPE+FS , 0.07MB , pdf
