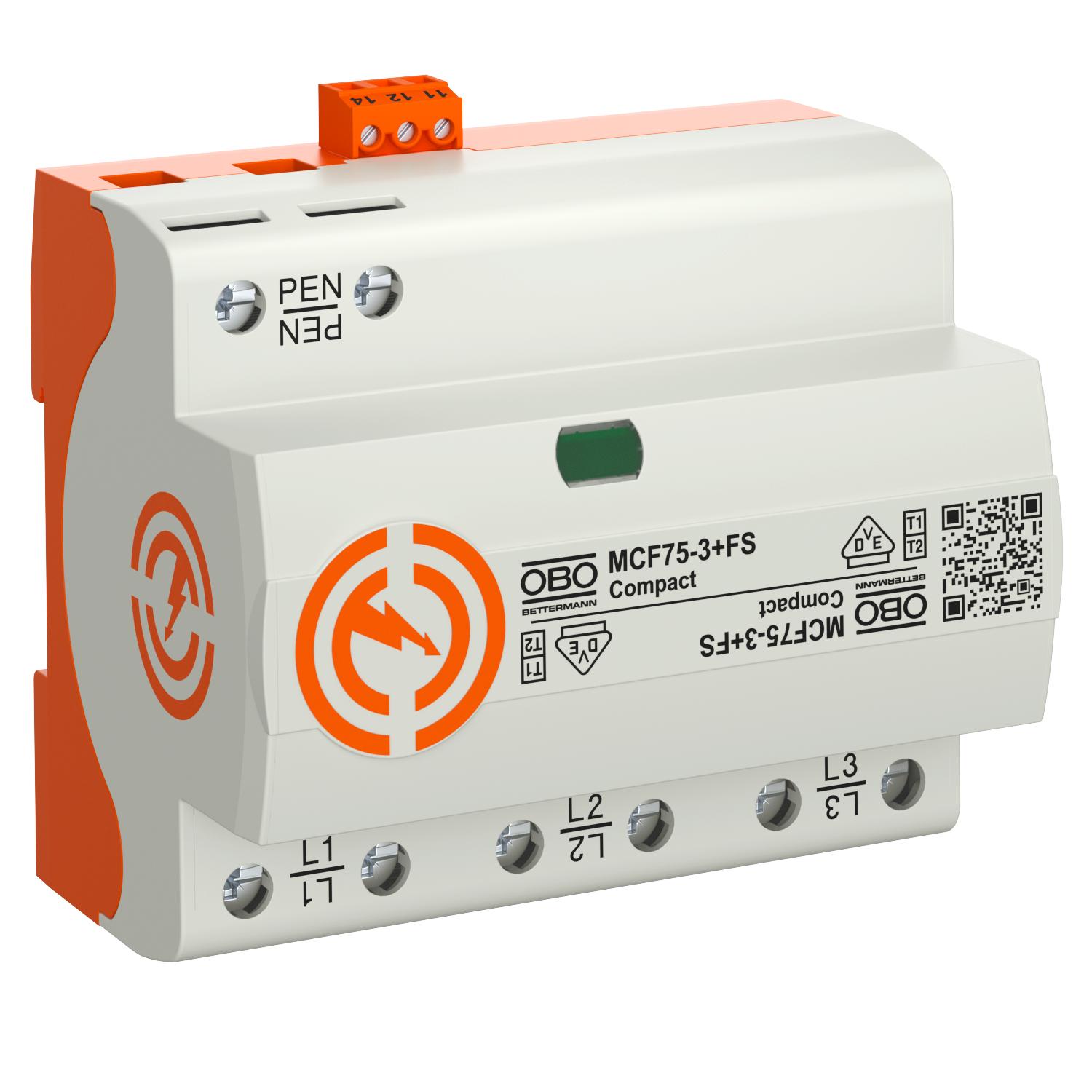

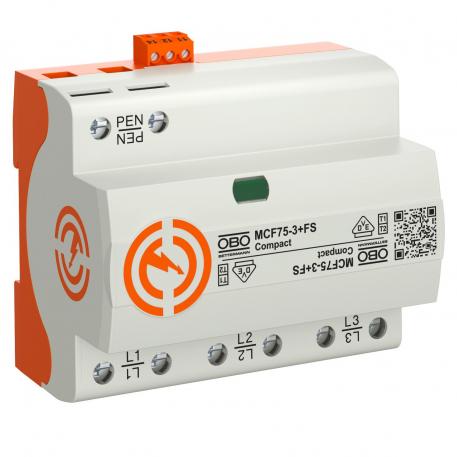

LightningController Compact - MCF75

Art.nr. 5096981 | EAN 4012196487325

Art.nr. / Type	5096981 / MCF75-3+FS

Uitvoering van de polen	3

Bliksempiekstroom (10/350 μs)	25 kA

Afstandssignalisatie	ja

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

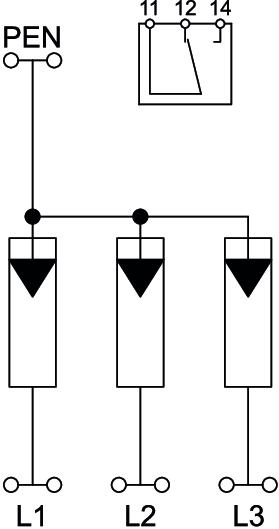

Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2

• Beveiligingsniveau <1,5 kV

• Voor bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305

• Bliksemstroomafleidvermogen 75 kA (10/350) 3-polig

• Netopvolgstroomblussend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG

• Voldoet aan de eisen uit de VDEW-richtlijn en de E VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar

• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten

Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen min.	0,5 mm²
Aansluitdoorsnede FM-klemmen min.	28 AWG
Aanspreektijd	<100 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) max.	25 mm²
Aderdoorsnede flexibel (soepel) max.	3 AWG
Aderdoorsnede flexibel (soepel) min.	16 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Afleidstroom (8/20 µs) [totaal]	75 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	25 kA
Bliksempiekstroom (10/350) [totaal]	75 kA

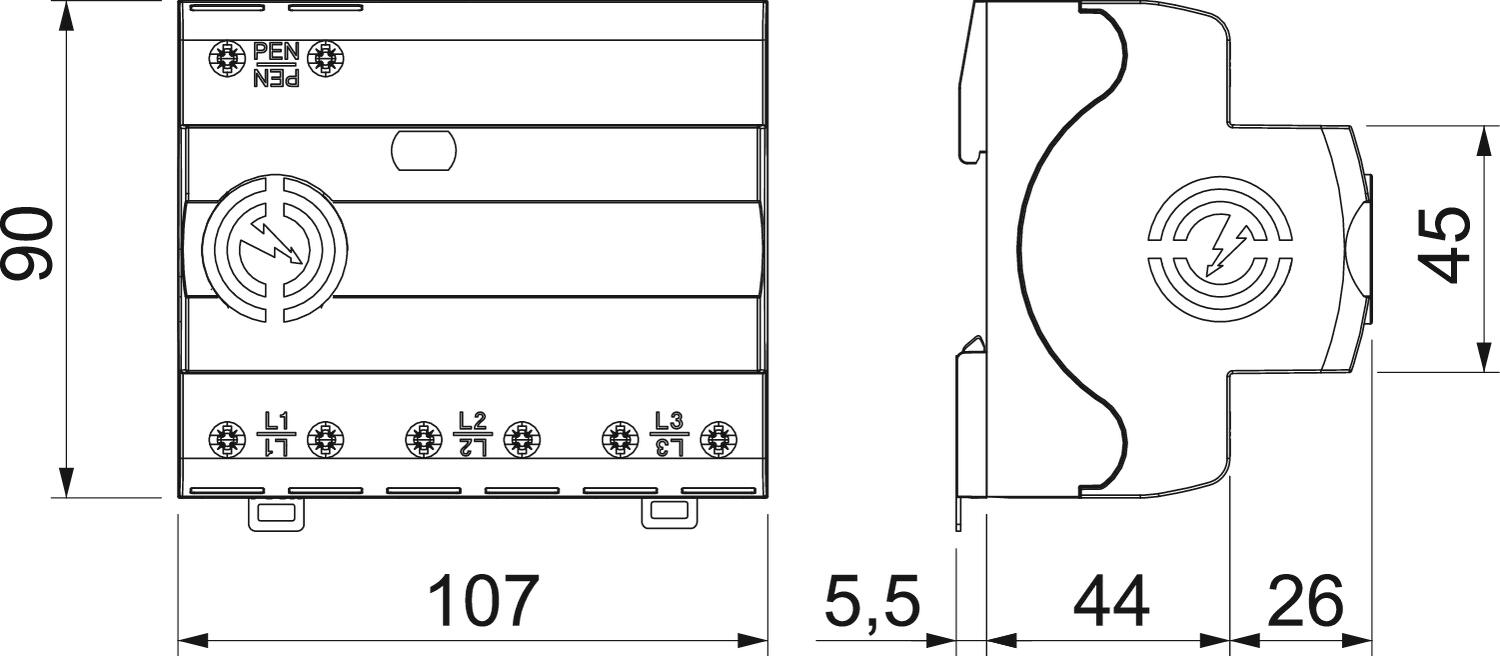

Breedte	107 mm
Dimensie	255V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Draaimoment	5 Nm
FM-contacten	Wisselaar

Hoogte	70 mm
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Lengte	90 mm
Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	315 A
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuespanning AC	255 V
Maximale voorverzekering	315 A
Montagetype	DIN-rail 35 mm
Netvorm	TN-C
Netvorm TN	ja
Netvorm TN-C	ja
Nominale afleidstootstroom (8/20 μs)	35 kA
Nominale spanning AC (50/60 Hz)	230 V
Schakelvermogen AC	250V/ 1,5A
Schakelvermogen DC	250V/ 0,1A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 1 + 2
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	442 V
TOV-spanning [L-N] - withstand mode - 5 s	440 V
Uitvoering van de polen	3
