- Productbeschrijving
-

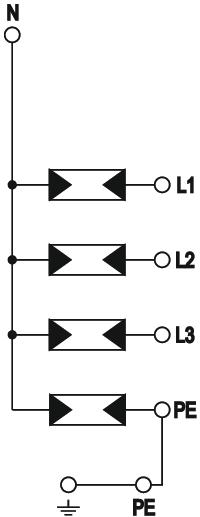

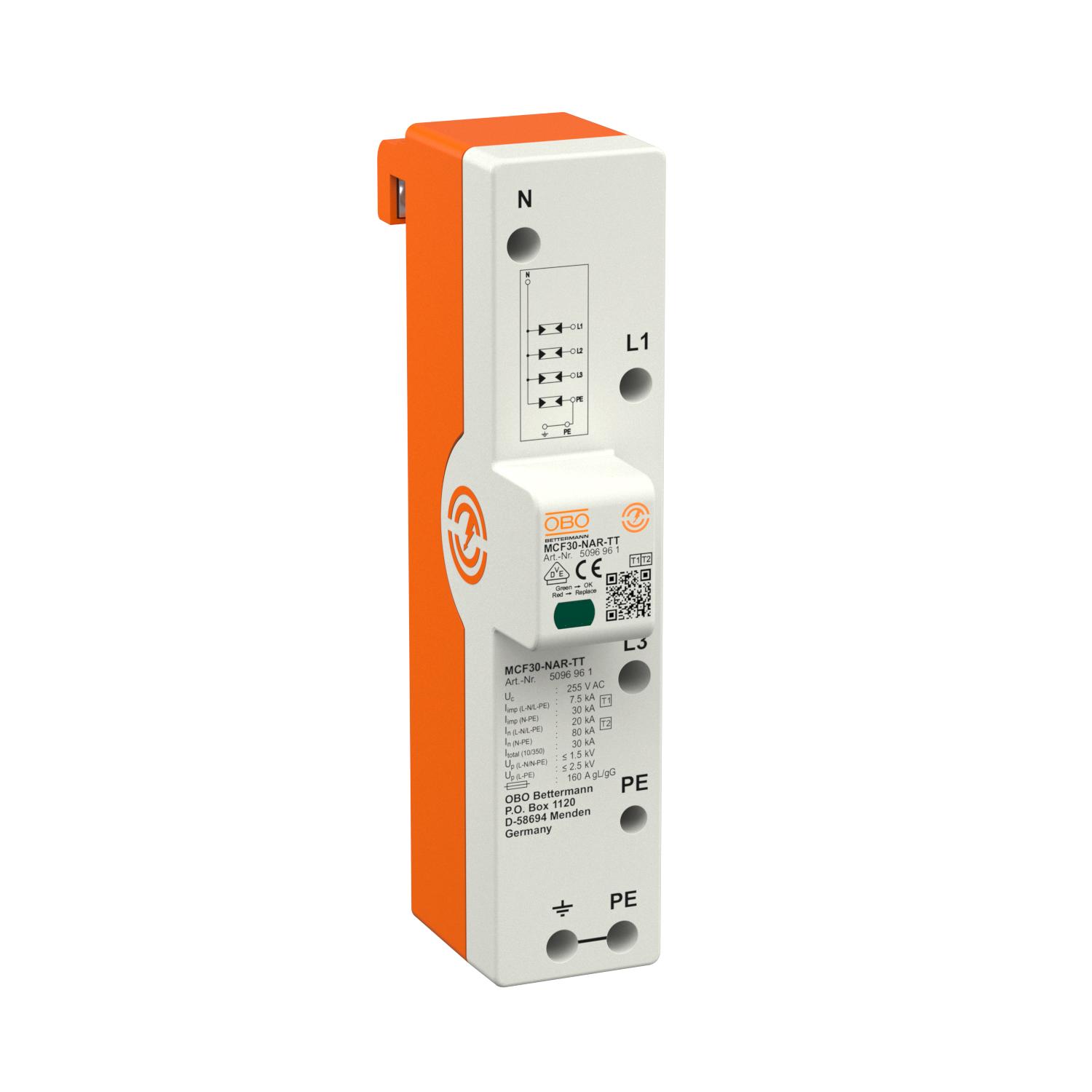

ProductbeschrijvingCombi-afleider type 1+2 voor montage op 40 mm verzamelrail, voor TN-S- en TT-systemen
• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten
• Bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 30 kA (10/350) 3+NPE
• Voldoet aan de eisen van de IEC 60364-5-53
• Opvolgstroomblussend tot 50 kA en max. voorzekering tot 160 A gL/gG
• Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100
Toepassing: gebouwen met bovengrondse leidingen.
- Technische gegevens
-
Technische gegevens

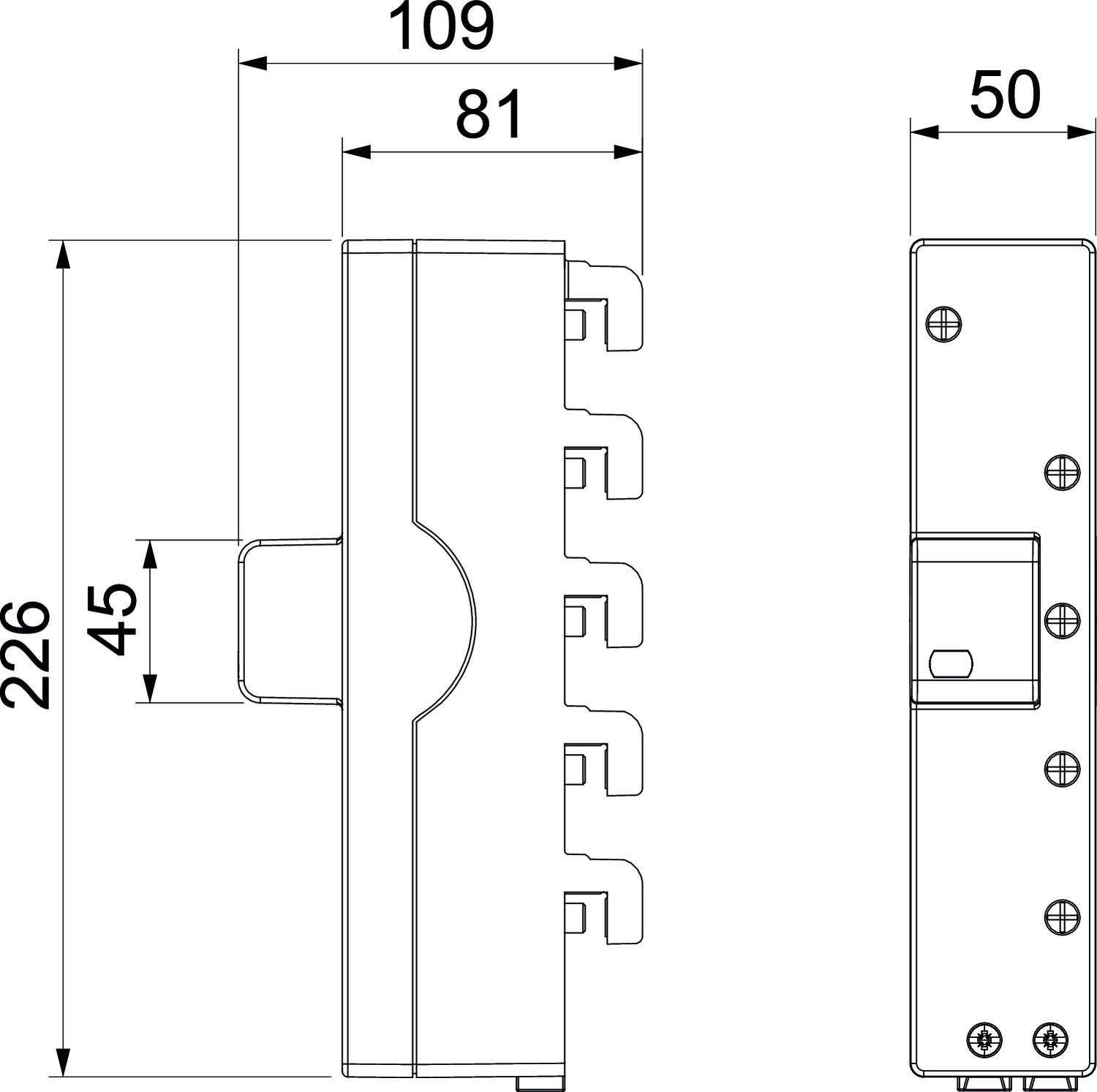

Aanspreektijd <100 ns Aderdoorsnede flexibel (soepel) max. 2 AWG Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) min. 7 AWG Aderdoorsnede flexibel (soepel) min. 10 mm² Afleidstroom (8/20 µs) [totaal] 80 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,5 Bliksempiekstroom (10/350 μs) 7,5 kA Bliksempiekstroom (10/350) [totaal] 30 kA Breedte 50 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 7 AWG Doorsnede geleider vast (een-/meeraderig) min. 10 mm² Draaimoment 3,5 Nm Gemeenschappelijk beschermingsniveau [L-PE] 2,5 kV Hoogte 109 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 226 mm Materiaal behuizing PA UL 94 V-0 Max. netzijdige overstroombeveiliging 160 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale afleidstootstroom (8/20 μs) [L-N] 50 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 100 kA Maximale continuespanning AC 255 V Maximale continuspanning (L-N) 255 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 160 A Montagetype Bundelrail 40 mm Netvorm TN-S, TT Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 80 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Toelatingen VDE TOV-spanning [L-N] - fail-safe modus - 120 min 442 V TOV-spanning [L-N] - withstand mode - 5 s 440 V TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitvoering 3+NPE Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
- Downloads
-
Specificatieblad MCF30-NAR-TT / 5096961 , 0.39MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring MCF30-NAR-TT / 5096961 , 0.13MB , pdfREACH Conformiteitsverklaring MCF30-NAR-TT / 5096961 , 0.12MB , pdfRoHS Conformiteitsverklaring MCF30-NAR-TT / 5096961 , 0.12MB , pdfGoedkeuring VDE-goedkeuring MCF NAR , 0.12MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding Instruções de montagem MCF25-NAR - MCF30-NAR , 0.17MB , pdf
