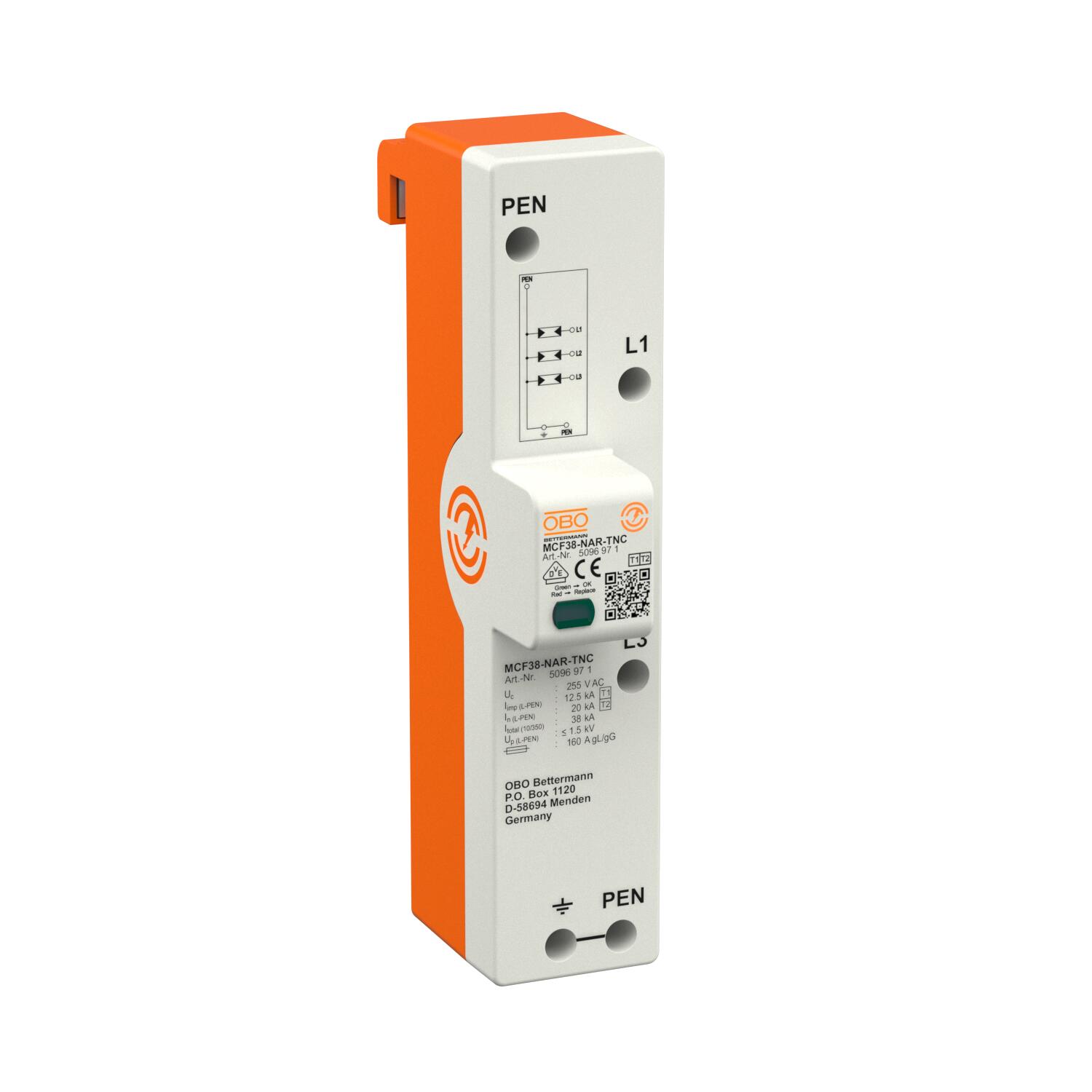

LightningController - MCF38-NAR-TNC

Art.nr. 5096971 | EAN 4012196608805

Art.nr. / Type	5096971 / MCF38-NAR-TNC

Uitvoering van de polen	3

Bliksempiekstroom (10/350 μs)	12,5 kA

Afstandssignalisatie	nee

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Combi-afleider type 1+2 voor montage op 40 mm verzamelrail, voor TN-C-systemen

• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten
• Bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 38 kA (10/350) 3-polig
• Voldoet aan de eisen van IEC 60364-5-53
• Opvolgstroomblussend tot 50 kA en max. voorzekering tot 160 A gL/gG
• Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100

Toepassing: gebouwen met bliksembeveiliging of bovengrondse leidingen.

Technische gegevens

Technische gegevens

Aanspreektijd	<100 ns
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) min.	10 mm²
Aderdoorsnede flexibel (soepel) min.	7 AWG
Afleidstroom (8/20 µs) [totaal]	60 kA
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	12,5 kA
Bliksempiekstroom (10/350) [totaal]	38 kA

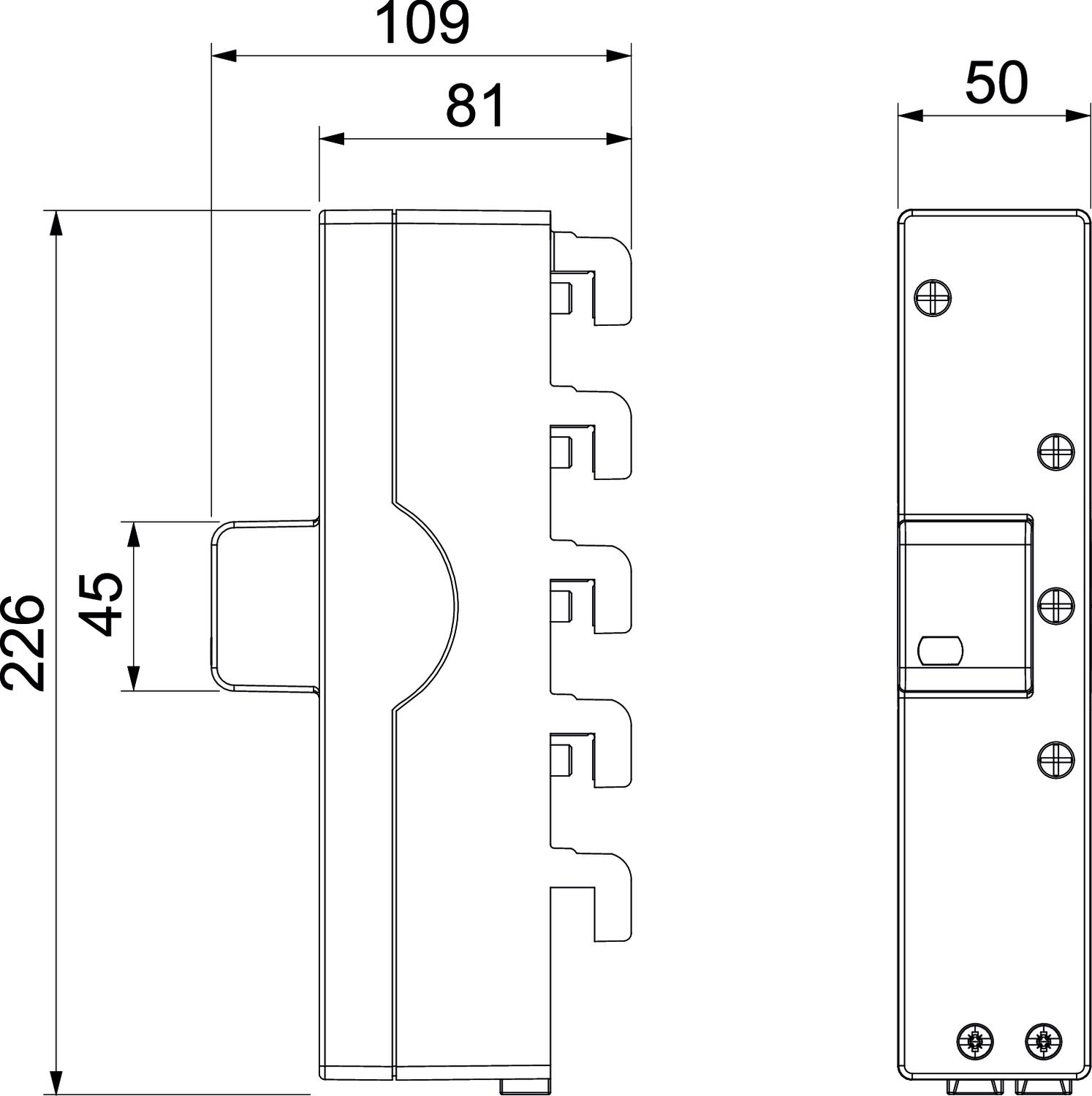

Breedte	50 mm
Dimensie	255V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	10 mm²
Doorsnede geleider vast (een-/meeraderig) min.	7 AWG
Draaimoment	3,5 Nm
Hoogte	109 mm
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Lengte	226 mm

Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	50 kA
Maximale continuespanning AC	255 V
Maximale continuspanning (L-N)	255 V
Maximale voorverzekering	160 A
Montagetype	Bundelrail 40 mm
Netvorm	TN-C
Netvorm TN	ja
Netvorm TN-C	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	442 V
TOV-spanning [L-N] - withstand mode - 5 s	440 V
Uitvoering	3+NPE
Uitvoering van de polen	3
