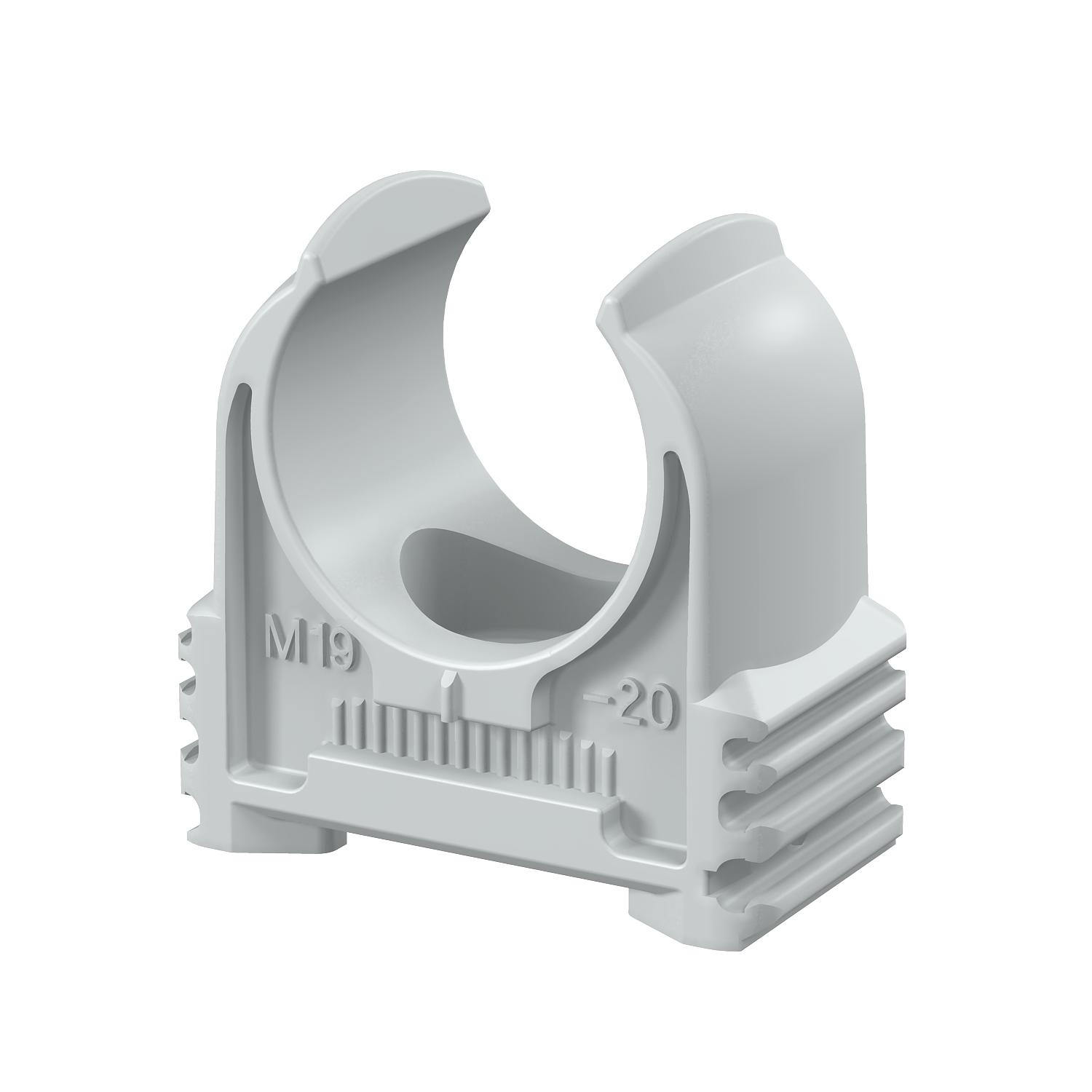

Magic zadel, voor steekplug lichtgrijs
Art.nr. 2149710 | EAN 4012195931928
- Productbeschrijving
-

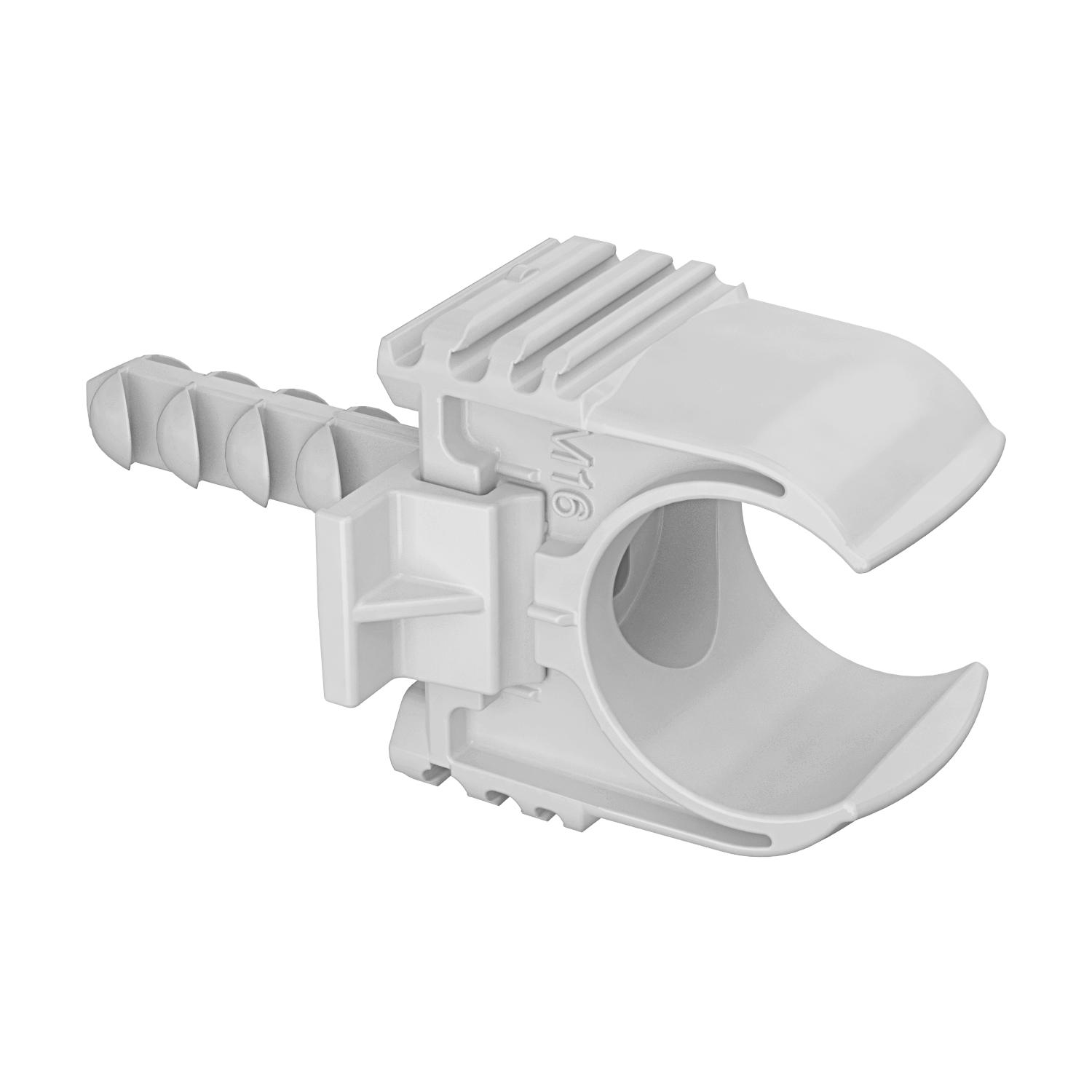

ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

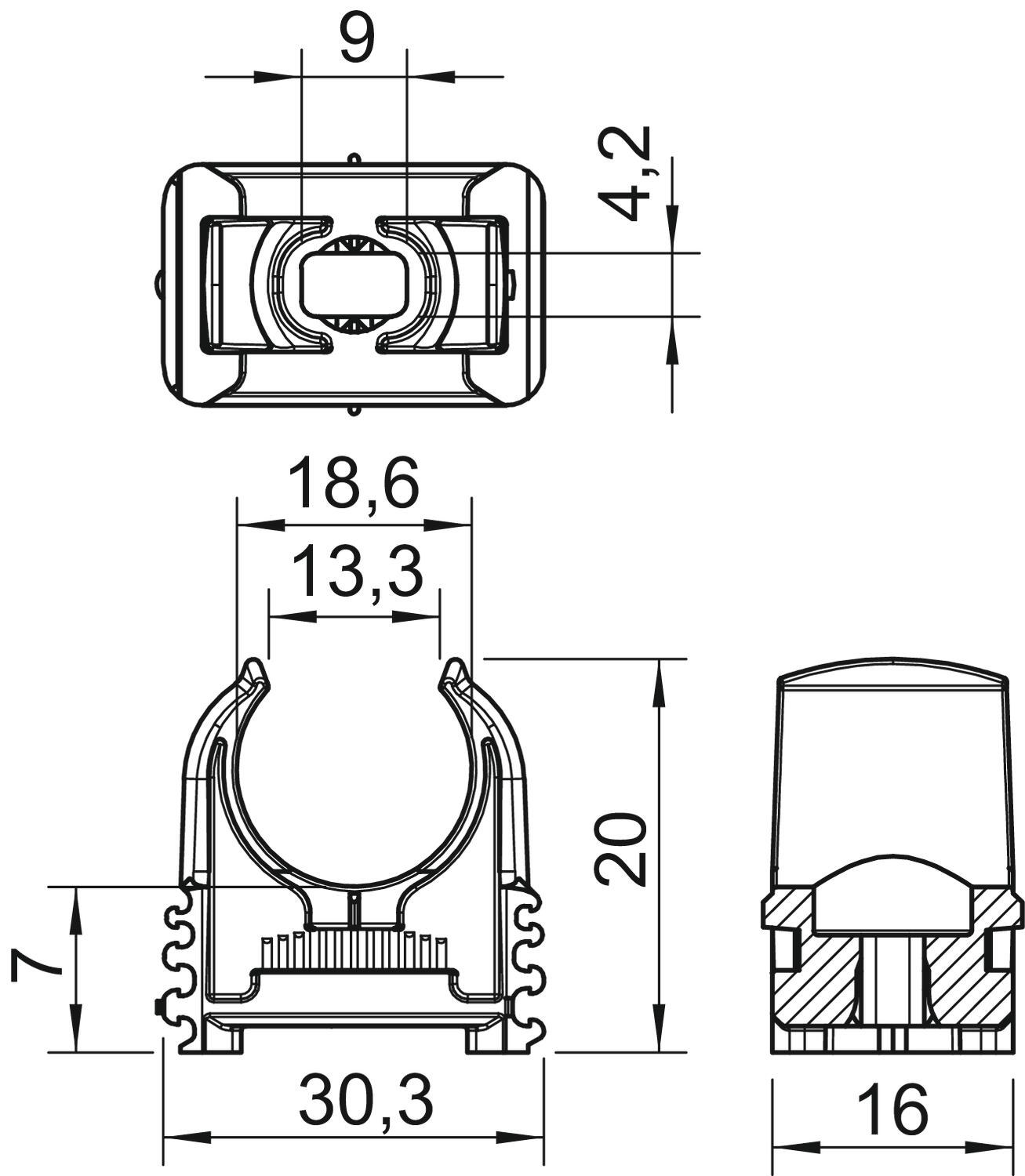

Aantal kabels/ buizen 1 Afm. H 30 mm Afm. h 7 mm Afmeting e 9 mm Dimensie M19-20 Gesloten nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat A 30,3 mm Maat B 16 mm Maat C 13,3 mm Maat D 18,6 mm Maat F 4,2 mm Materiaal Acrylnitriel-butadieen-styrol Met inlage nee Nominale grootte/tekst M19-20 Rijgbaar ja Spanbereik D max. 20 mm Spanbereik D min. 19 mm Type bevestiging Schroefgat UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2957 M19-20 / 2149710 , 0.22MB , pdfBrochure Quick Pipe , 1.41MB , pdfEU Conformiteitsverklaring 2957 M19-20 / 2149710 , 0.15MB , pdf
