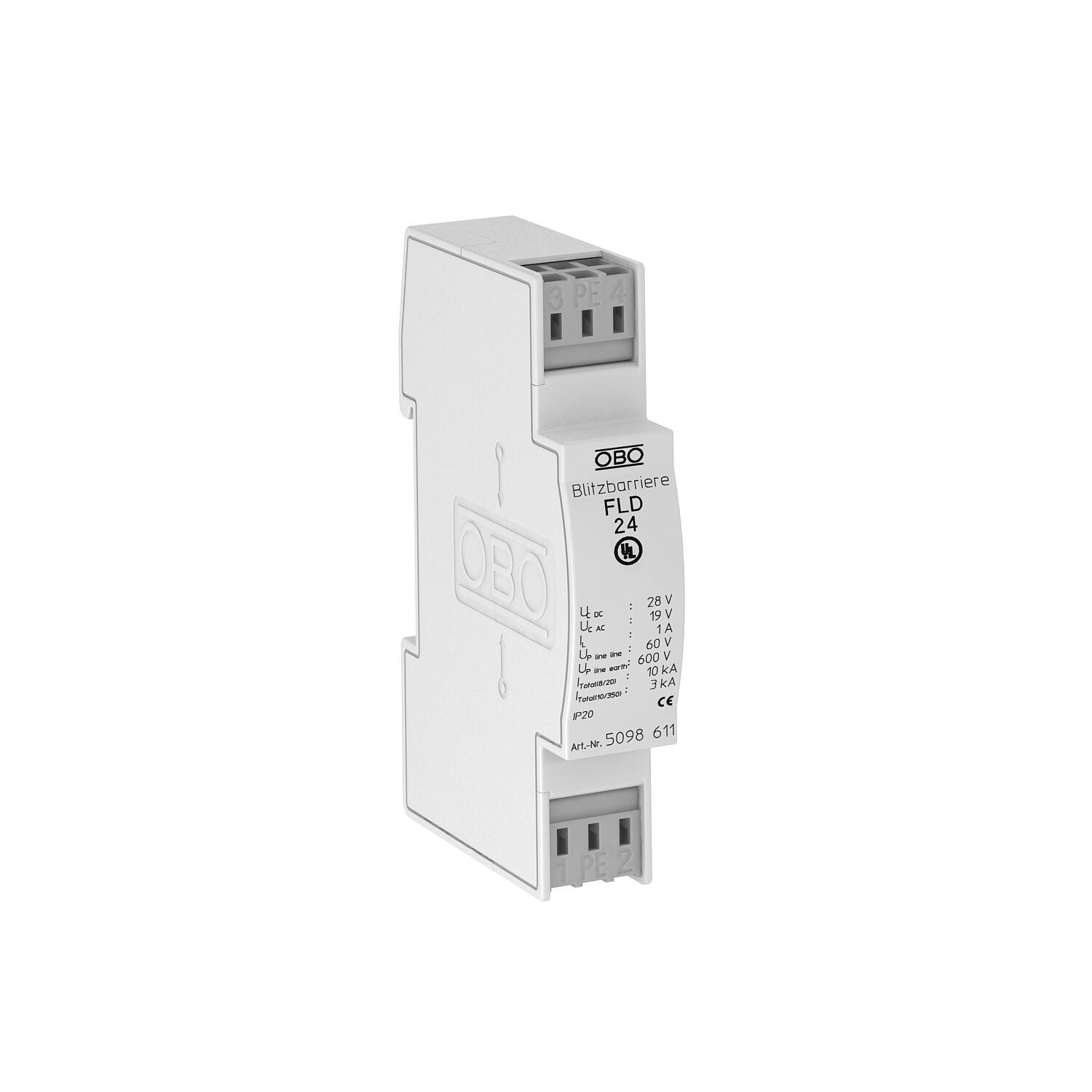

Midden- en fijnbeveiliging FLD voor dubbeladersystemen 24 V
Art.nr. 5098611 | EAN 4012195578383
- Productbeschrijving
-
ProductbeschrijvingOverspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met inductieve ontkoppeling in aftakking (hierdoor niet weerstandsverhogend)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal modules TE (17,5 mm) 1 Aantal polen 2 Aarding via: Klem Afscherming aansluiting nee Beschermingsgraad IP20 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - ader <60 V Capaciteit (ader-aarde) <1 nF Capaciteit (ader-ader) <10 nF Dimensie 24V AC Explosieveilige uitvoering nee Grensfrequentie 0,18 MHz Impulsstroom 1,5 kA Invoegdemping (insertion loss) 3 dB @ 180 kHz dB Isolatieweerstand >1 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 19 V Maximale continuspanning DC 28 V Nominale afleidstootstroom (8/20 μs) 5 kA Nominale belastingsstroom AC 0,7 A Nominale belastingsstroom DC 1 A Piekstroombestendigheid ader - aarde C2: 10 kV / 5 kA (8/20µs) Piekstroombestendigheid ader - ader C2: 5 kV / 2,5 kA (8/20µs) SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard inductiviteit per ader 120 µH ± 20 % Steeksysteem Klem Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Toelatingen UL Totale afleidstroom (10/350) D1: 3 kA Totale afleidstroom (8/20) 10 kA - Alle typen
